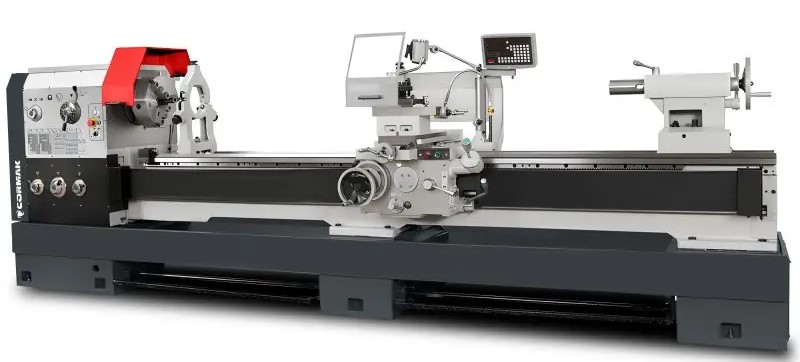

Univerzálny sústruh CORMAK GOLIAT 660x3000

Podrobný popis

✅ Sústruh CORMAK GOLIAT 660 bol vytvorený špeciálne pre priemyselnú výrobu jednotlivých komponentov. Základná verzia obsahuje všetku podstatnú doplnkovú výbavu, vďaka ktorej sa výrazne rozširuje rozsah jej použitia.

Technické údaje

• Max. priemer otáčania nad lôžkom: ɸ 660 mm
• Max. priemer otáčania nad suportom: ɸ 420 mm
• Max. priemer otáčania nad mostíkom: ɸ 870 mm
• Vypočtová dĺžka mostíka: 240 mm
• Šírka lôžka: 400 mm
• Max. dĺžka obrobku: 3000 mm
• Max. dĺžka točenia: 2950 mm
• Otvor priechodu vretena: ɸ 105 mm
• Priemer a výška otvoru vretena: ɸ 113 mm 1:20
• Hrot vretena: Cam-lock D1-8
• Otáčky vretena: 12 krokov, 36-1600 ot./min
• Počet a rozsah pozdĺžnych závitov: 65 druhov; 0,063-2,52 mm/ot.
• Počet a rozsah priečnych závitov: 65 druhov 0,027-1,07 mm/ot.
  Počet a typy vlákien
• Metrický závit: 1-14 mm, 22 druhov
• Palcový závit: 28-2 závity/palec, 25 druhov
• Modulárny závit: 0,5-7mm, 18 druhov
• DP závit: 56-4DP, 24 druhov
• Rýchly pozdĺžny posuv: 4,5 m/min
• Rýchly priečny posuv: 1,9 m/min
• Stúpanie vodiacej skrutky: 12 mm
• Výška vretena k povrchu ložísk nástroja: 28 mm
• Sekcia nástroja: 25 mm x 25 mm
• Uhol naklonenia držiaka: +/- 90°
• Max. posunutie držiaka noža: 145 mm
• Max. posunutie priečných saní: 310 mm
• Priemer otočného hrotu koníka: 75 mm
• Kužeľ otočného hrotu koníka: MK 5
• Max. posunutie otočného hrotu: 150 mm
• Priečny posun koníka:  +/- 15 mm
• Motor - výkon S1/S6 a otáčky: 7,5/9 kW, 1450 ot./min 50 Hz
• Rozmery stroja: 4632 mm x 975 mm x 1450 mm
• Celková hmotnosť stroja: 3790 kg

Výbava v závislosti od verzie

• 3-čeľusťové skľučovadlo sústruhu

• 4-čeľusťové sskľučovadlo sústruhu

• čelný štít

• stabilný odpočinok

• pohyblivý odpočinok
• 3-osové digitálne odčítanie

• redukčná objímka vretena

• chladiaci systém

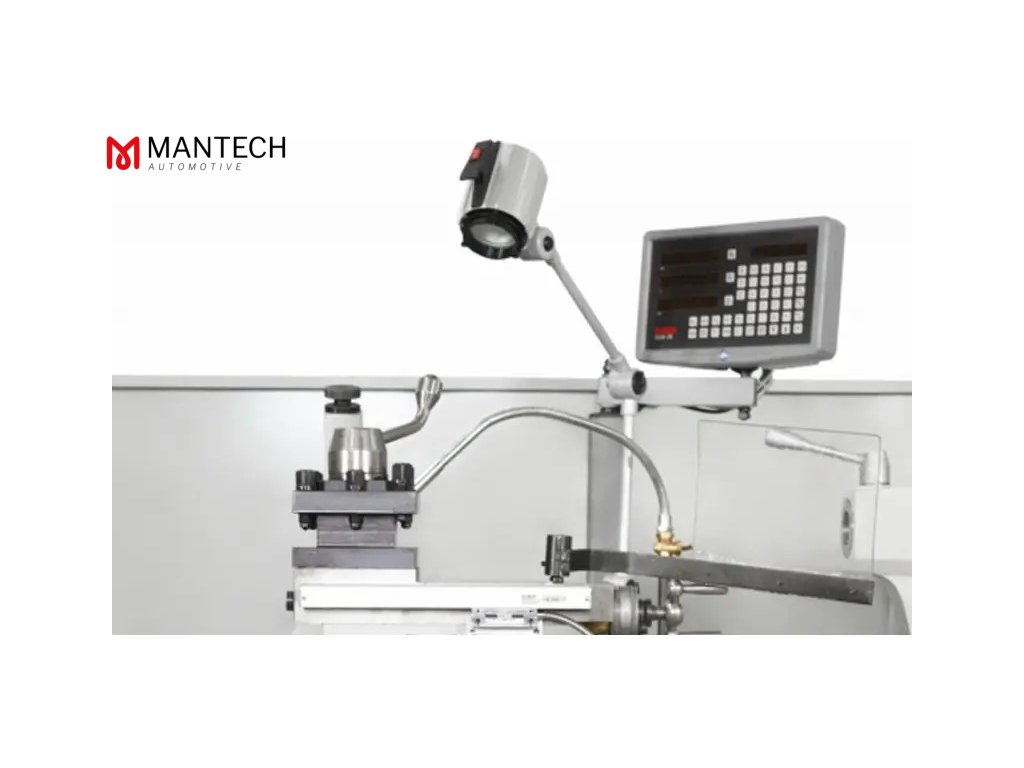

• Inštalácia 24V halogénového osvetlenia

• indikátor závitu

• kompletné nástroje

• CE vyhlásenie o zhode
