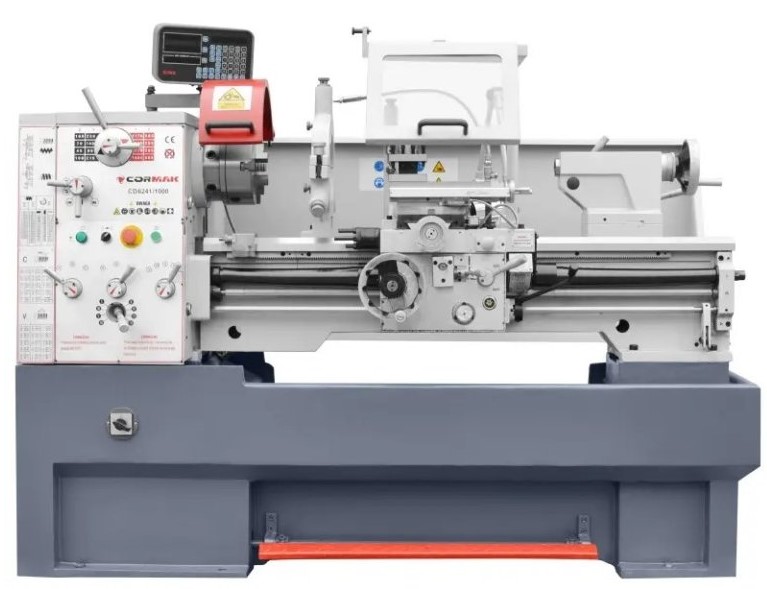

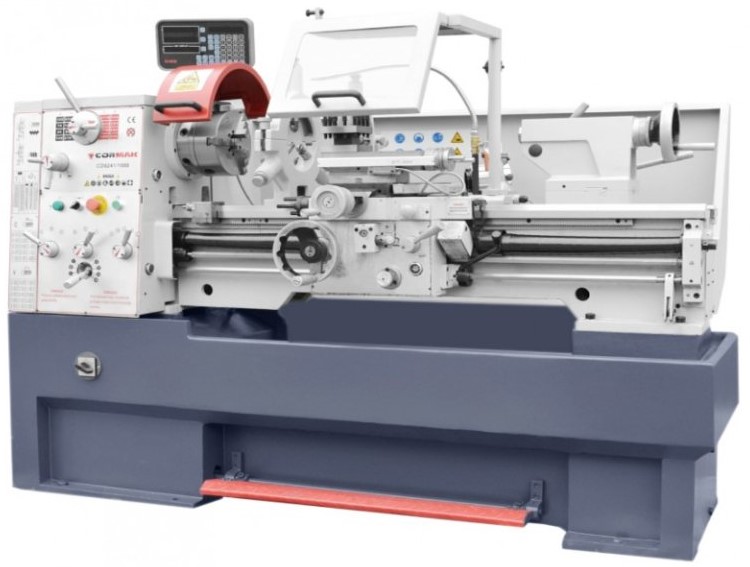

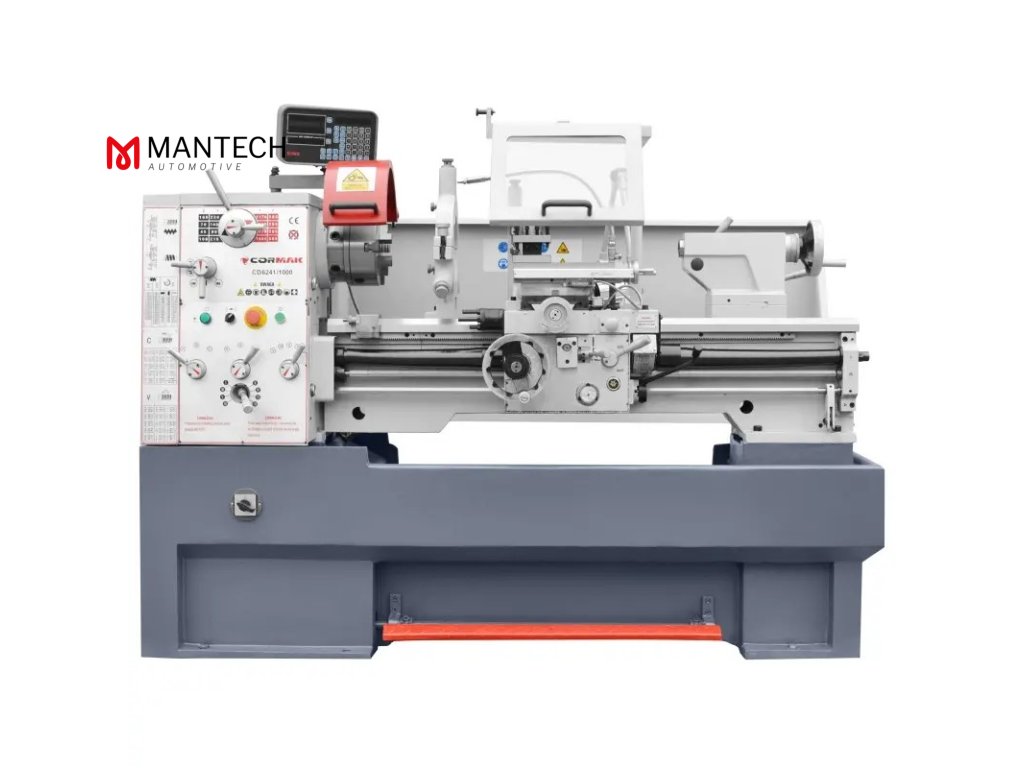

Univerzálny sústruh CORMAK 410 x 1500

Podrobný popis

✅ Priemyselný sústruh na kov CORMAK 410 x 1500 má pevnú liatinovú konštrukciu lôžka. Je vybavený 16-stupňovou prevodovkou s indukčným motorom (duálny rozsah) 2,2/3,3 kW - najvyšší krútiaci moment. Odporúča sa na sústruženie tvrdých ocelí, mechanické sústruženie. Môže byť použitý pre mnoho úloh, ako je vnútorné a vonkajšie sústruženie, kužeľ, leštenie, metrické a palcové závitovanie, vŕtanie a preťahovanie.

Technické parametre:

• 3-čeľusťové skľučovadlo: 200 mm
• Max. priemer otáčania nad lôžkom: 410 mm
• Točný priemer nad suportom: 255 mm
• Priemer otáčania v dutine mostíka: 580 mm
• Točná dĺžka v dutine mostíka: 190 mm
• Vzdialenosť medzi hrotmi: 1500 mm
• Výška hrotov: 205 mm
• Rozsah posuvu horných saní: 145 (0,02) mm
• Rozsah priečneho posuvu: 225 (0,02) mm
• Pozdĺžny rozsah posuvu: 1150 (0,2) mm
• Šírka lôžka: 250 mm
• Priechod vretena: 52 mm
• Hrot vretena: D1-6 CAMLOCK
• Kužel vretena: MK6
• Rozmery držiaka sústruhu: 100 x 100 x 32 mm
• Maximálne rozmery nástroja: 20 x 20 mm
• Otáčky vretena: 16 rozsahov 45 - 1800 ot./min
• Rozsah otáčok vretena: 45,70,90,108,140,165, 215,255,330,385,510, 585,770,900,1170,1800 ot./min.
• Metrický závit: (42) 0,2 - 14 mm/ot.
• Palcový závit: (42) 2 - 72 T.P.I.
• Modulárny závit: (18) 0,3 - 3,5 mm
• Závit D.P.: (21) 8 - 44 D.P.
• Rozsah pozdĺžneho posuvu: (17) 0,05 - 1,7 mm/ot.
• Rozsah priečneho posuvu: (17) 0,025 - 0,85 mm/ot.
• Priemer pinoly koníka: 50 mm
• Predĺženie pinoly koníka: 120 (0,02) mm
• Kužeľ pinoly koníka: MK4
• Výkon hlavného motora S1/S6: 2,2/2,64 | 3,3/3,96 kW
• Výkon čerpadla chladiacej kvapaliny: 0,1/0,12 kW
• Rozmery d/š/v: 2440 x 900 x 1660 mm
• Hmotnosť (netto): 1800 kg

Hlavné výhody:

• Univerzálny sústruh CORMAK 410x1500 je možné použiť na mnoho úloh, ako je vnútorné a vonkajšie sústruženie, kužeľ, leštenie, metrické, palcové modulárne a DP závitovanie, vŕtanie a preťahovanie.
• Pevná liatinová konštrukcia lôžka zaisťuje maximálne zníženie vibrácií. Lôžko je navyše vytvrdené a precízne vybrúsené.
• Digitálne odčítanie funguje v (3) troch osiach pohybu: pozdĺžna, priečna, horné sane. Spracovaný elektronický signál z optických pravítok vizualizuje získané hodnoty z pohybov pozdĺž osí na digitálnej obrazovke.
• Sústruh je vybavený kvalitným zosilneným systémom uloženia vretena.
• Optimálne pracovné výsledky zaisťuje veľký priechod vretena 52 mm.
• Kalené a brúsené ozubené kolesá vo vretenovej prevodovke.
• Vhodná šírka lôžka 250 mm zaisťuje stabilné a presné pracovné podmienky.
• Vybavený vodiacou skrutkou a podávacím hriadeľom pre závitovanie, automatický pozdĺžny a priečny posuv.
• Jednoduché nastavenie otáčok vretena a automatický posuv z ergonomického ovládacieho panela na prevodovke.
• Široká škála sústružených závitov: metrický (42) 0,2 - 14 mm/ot., palcový (42) 2 - 72 T.P.I., modulárny (18) 0,3 - 3,5 mm, D.P závit (21) 8 - 44 D.P.
• Hodiny na sústruženie závitov určené na presné počítanie závitov. Táto funkcia je navrhnutá tak, aby šetrila čas tým, že umožňuje uvoľnenie matice vodiacej skrutky niekoľkými prechodmi, aby sa suport rýchlo a manuálne vrátil do pôvodnej polohy.
• Lôžko má vymeniteľný mostík pre otáčanie prvkov väčších rozmerov, napr. Tento model sústruhu umožňuje obrábanie maximálneho priemeru 580 mm s odstráneným mostíkom.
