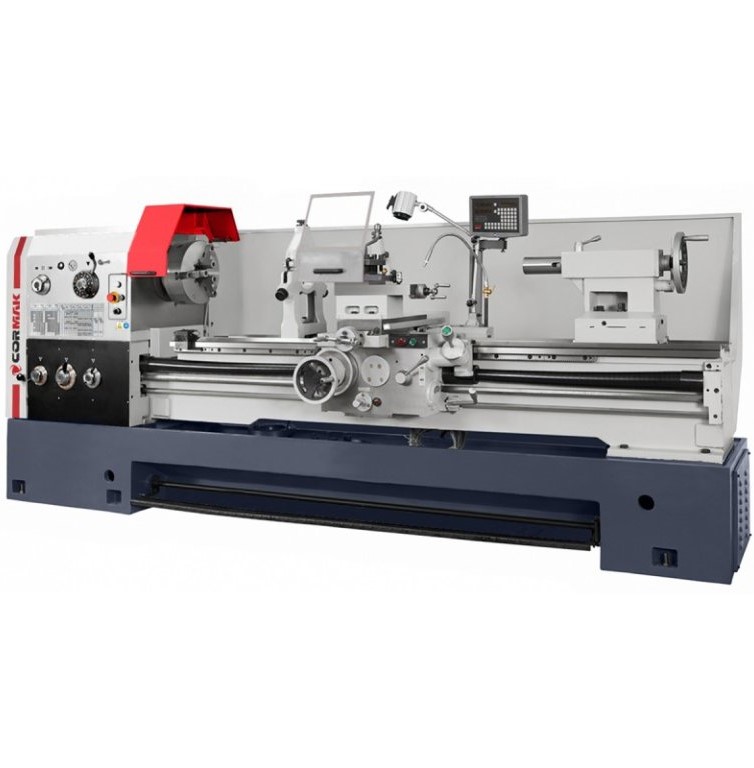

Univerzálny sústruh 500 x 1500YB

Podrobný popis

✅ Pomalobežný priemyselný sústruh na kov CORMAK 500x1000YB - pevná liatinová konštrukcia lôžka, prevod s min. reguláciou otáčok od 9 ot./min. a výkonný indukčný motor 7,5 kW/ 400 V - maximálny krútiaci moment. Veľký priechod vretena 85 mm. Odporúča sa na sústruženie tvrdých ocelí, mechanické sústruženie. Môže byť použitý pre mnoho úloh, ako je vnútorné a vonkajšie sústruženie, kužeľ, leštenie, metrické a palcové závitovanie, vŕtanie a preťahovanie.

Technické údaje

• Priemer otáčania nad lôžkom: 500 mm s LCD čítaním
• Priemer otáčania nad supotrom: 300 mm
• Priemer otáčania v dutine mostíka: 710 mm
• Dĺžka otáčania v dutine mostíka: 240 mm
• Výška hrotu: 250 mm
• Vzdialenosť medzi hrotmi: 1500 mm
• Lôžko: indukčne tvrdené
• Rozsah otáčok vretena (24 stupňov nastavenia): 9-1600 ot./min
• Priemer otvoru vretena: 105 mm
• Vnútorný kužeľ vretena: 90 mm 1:20
• Rozsah pozdĺžneho posuvu: 0,063 - 2,52 mm/ot.
• Rozsah priečneho posuvu: 0,027 - 1,07 mm/ot.
• Rozsah metrického závitu: 0,5 - 224 mm
• Palcový závit: 72-1/8T/"
• Modulárny závit: 0,5 - 112 mm
• D.P. závit: 56-1/4
• Max. posun priečneho suportu: 320 mm
• Max. posun horných saní: 145 mm
• Max. rozmer skľučovadla sústruhu: 25 x 25 mm
• Hrot pinoly koníka: 150 mm
• Výkon hlavného motora S1/S6: 7,5/9 kW
• Otáčky hlavného motora: 1440 ot./min
• Hmotnosť cca.: 3300 kg (±2%)

Hlavné výhody:

• Univerzálny sústruh CORMAK 500 x 1500YB je viacúčelový stroj, ideálny na obrábanie rôznych povrchov, ako je vnútorné a vonkajšie sústruženie, kužeľ, leštenie, metrické, palcové, modulárne a DP závitovanie, vŕtanie a preťahovanie.
• Vďaka nízkej rýchlosti sústruhu je ideálny pre presné operácie, ktoré vyžadujú stabilný a presný pohyb.
• Robustná konštrukcia liatinového lôžka poskytuje vynikajúce zníženie vibrácií, čo je dôležité najmä pri pomalých prevádzkach. Lôžko je navyše tvrdené a presne brúsené a jeho šírka 400 mm zaisťuje stabilné pracovné podmienky, odolné voči krúteniu a vibráciám. Takéto vlastnosti zaručujú presnosť pri otáčaní.
• Centrálny systém prepínania posunu a vodiaca skrutka s podávacím hriadeľom na závitovanie umožňujú presné nastavenie nástroja, čo v kombinácii s pomalobežným mechanizmom umožňuje vysokokvalitné opracovanie.
• Digitálny odpočet funguje na troch osiach: pozdĺžna, priečna a horné sane. Spracovaný signál z optických pravítok zobrazuje hodnoty pohybu na digitálnej obrazovke, čo zvyšuje presnosť a komfort práce.
• Sústruh je vybavený kvalitným systémom uloženia vretena s moderným uložením hlavného vretena, ktoré zlepšuje stabilitu a odolnosť práce najmä pri nízkych otáčkach.
• Veľký priechod vretena 105 mm, 320 mm 3-čeľusťové skľučovadlo sústruhu a výkonný 7,5 kW motor zaisťujú optimálne pracovné výsledky aj pri náročných úlohách pri nízkych otáčkach.
• Rýchly systém pozdĺžneho a priečneho posuvu výrazne zvyšuje produktivitu a znižuje čas obrábania, ale vzhľadom na nízkorýchlostný charakter stroja operácie vyžadujúce presné dokončovanie prebiehajú v stabilných a kontrolovaných podmienkach.
• Kalené a brúsené ozubené kolesa vo vretenovej prevodovke zaisťujú spoľahlivosť a stabilitu stroja po mnoho rokov prevádzky, čo je kľúčové pri operáciách vyžadujúcich presné sústruženie pri nízkych rýchlostiach.
• Sústruh vybavený vodiacou skrutkou a podávacím hriadeľom umožňuje rezanie závitov v rôznych systémoch (metrický, palcový, modulárny, DP) bez potreby zmeny prevodových stupňov, čo umožňuje rýchle prispôsobenie rôznym úlohám.
• Jednoduché nastavenie otáčok vretena a automatický posuv z ergonomického ovládacieho panela poskytuje plnú kontrolu nad procesom obrábania, čo je rozhodujúce pre presné operácie s nízkou rýchlosťou.
• Schopnosť sústružiť širokú škálu závitov, vrátane pravých a ľavostranných závitov, bez nutnosti meniť prevodový stupeň, a špeciálne hodiny na sústruženie závitov uľahčujú presné počítanie závitov, čo šetrí čas pri zložitých úlohách.
• Vymeniteľný lôžkový mostík umožňuje obrábanie väčších obrobkov (napr. kotúče) a umožňuje sústruženie veľkých priemerov až do 710 mm po odstránení mostíka, čo poskytuje široké možnosti obrábania veľkých obrobkov.
• Všetky tieto vlastnosti v kombinácii s pomalou povahou stroja robia sústruh CORMAK 500 x 1500YB ideálnym pre presné a komplexné obrábacie operácie.
