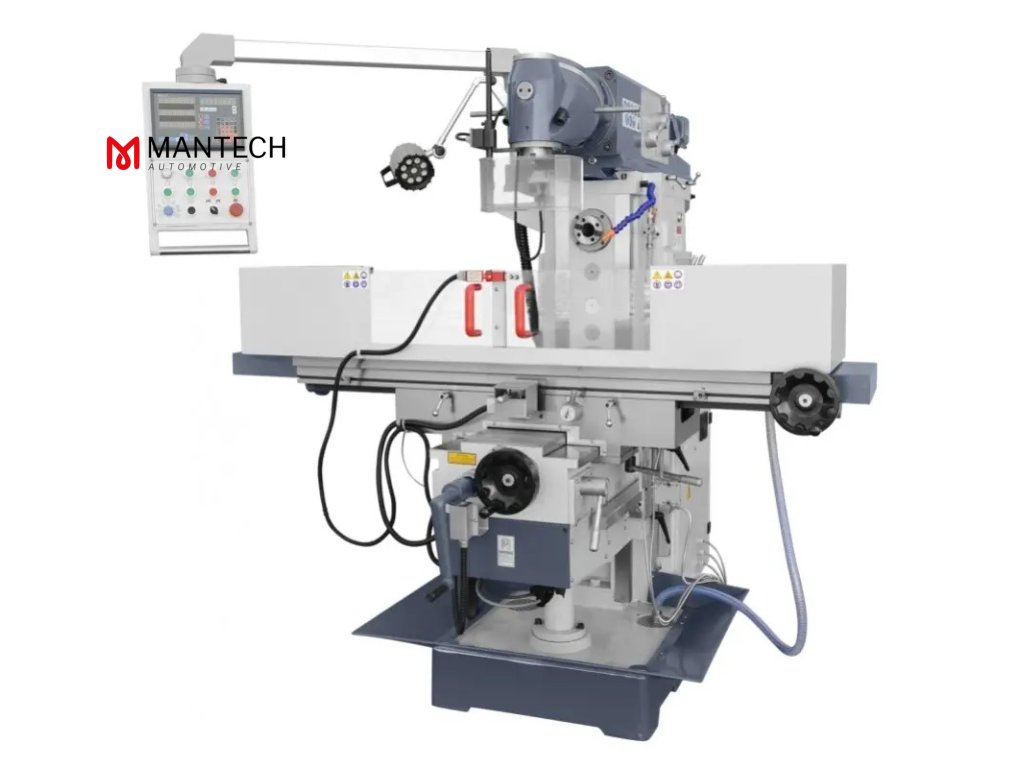

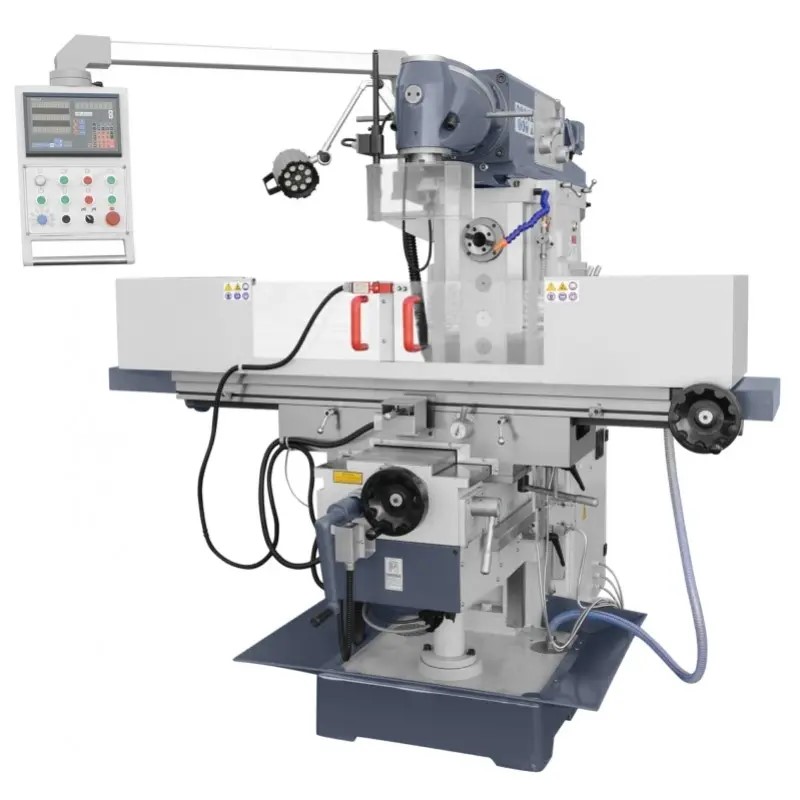

Univerzálna fréza CORMAK UWF120

Podrobný popis

Vlastnosti stroja

Priemyselná univerzálna fréza určená pre ťažký priemysel, remeselné práce, nenahraditeľná pre dielne a opravovne. Tento stroj je vybavený zvislou otočnou hlavou a horným nosníkom, ktorý je možné predĺžiť až na 500 mm. Veľký pracovný stôl s rozmermi 1320 x 320 mm a maximálnym zaťažením 600 kg umožňuje spracovávať aj veľké prvky, zatiaľ čo digitálny výstup SINO prácu výrazne uľahčuje.

• masívna, tuhá štruktúra

• kalené vodidlá

• vertikálna otočná hlava

• jednoduché použitie

• rozsiahle štandardné vybavenie

• štandardne digitálny výstup pre 3 osi

Výbava závisí od verzie

• digitálny výstup pre 3 osi

• objímka na redukciu ISO 50 / Morse

• ISO 50 frézovacie vreteno so sadou klieštiny pre stopkové frézy

• vyťahovač tŕňov na frézovanie

• inštalácia osvetlenia 24V

• chladiaci systém

Technické dáta

Rozmery pracovného stola [mm] - 1320 x 320
Pozdĺžny chod stola [mm] - 1 000
Krížová dráha stola [mm] - 300
Vertikálny zdvih stola [mm] - 400
T-drážky v tabuľke - množstvo 5
Vzdialenosť medzi T-drážkami [mm] - 63
Maximálne zaťaženie stola [kg] - 600
Vzdialenosť vertikálne vreteno - stĺp [mm] - 320
Vzdialenosť zvislé vreteno - stôl [mm] - 0 - 400
Vzdialenosť vodorovné vreteno - stôl [mm] - 0 - 400
Predĺženie horného nosníka [mm] - 500
Vertikálna hlavica - typ ISO 40, otočná o 90 °
Vertikálne vreteno hlavy - pevné
Kužel vretena ISO 50 horizontálne
Rýchlosť otáčania vertikálneho vretena [mm / min] - 58 - 1800
Rotačná rýchlosť horizontálneho vretena [mm / min] - 58 - 1800
Rozsah rýchlosti pozdĺžneho posuvu [mm / min] - 20 - 360
Rozsah rýchlosti priečneho posuvu [mm / min] - 20 - 360
Rýchlosť rýchleho nastavenia rozsahu vertikálneho posuvu [mm / min] - 670
Zvýšený posuv [mm / min] - 1 200
Digitálny výstup pre 3 osi
Výkon hlavného motora [kW] - 4
Celkové rozmery (dĺžka x šírka x výška) [mm] - 2100 x 1720 x 1750
Hmotnosť [kg] - 2300

Doplnková výbava

• otočné zveráky

• sklopné zveráky

• presné zveráky

• deliace tabuľky

• závitové hlavy

• frézovacie hlavy

• stopkové frézy (HSS, HSSE, HSS-PM, VHM)

• vŕtacie korunky valcová stopka

• vrtáky na kužeľ

• frézovacie dosky

• ručné a strojné kohútiky

• sada spojovacích materiálov

• držiaky nástrojov (klieštiny, Weldon)

• hnacie kolíky

• vŕtacie skľučovadlá
