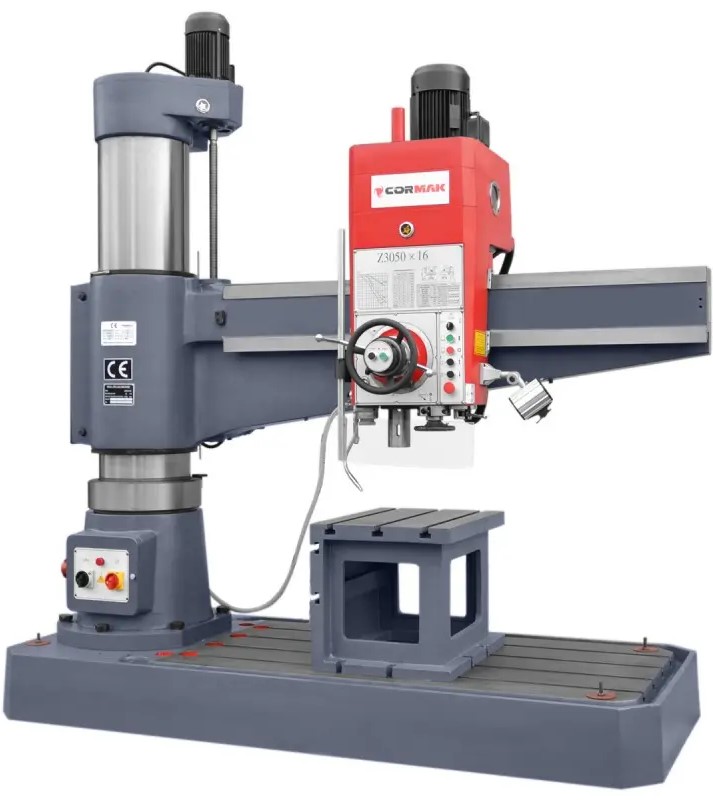

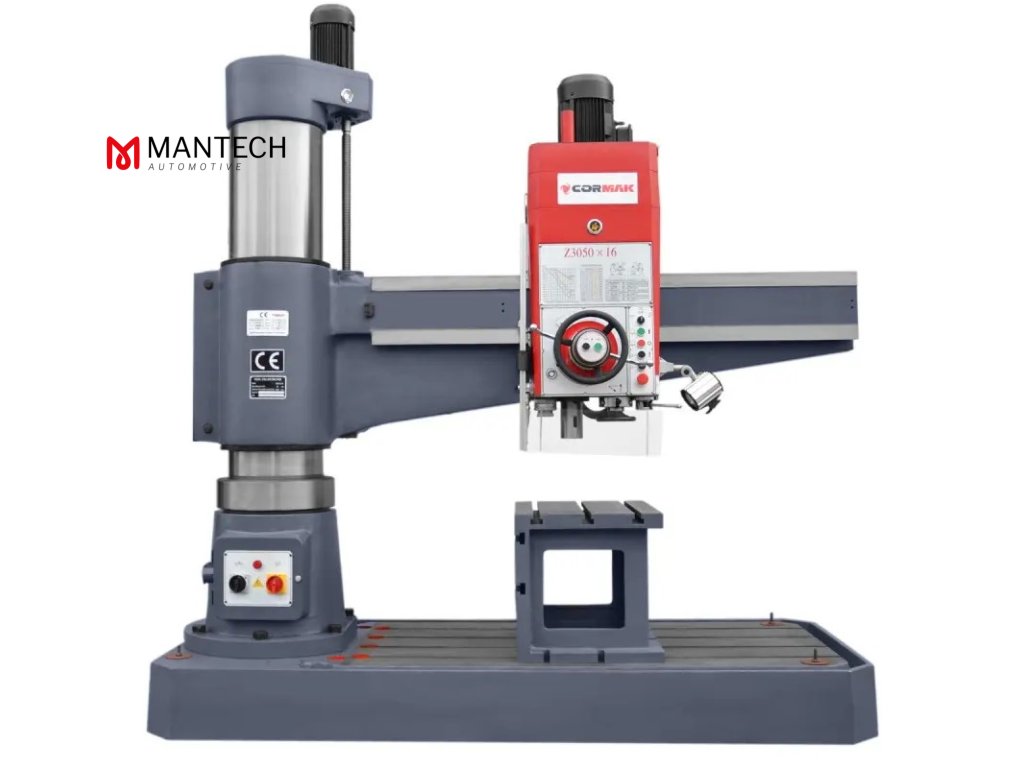

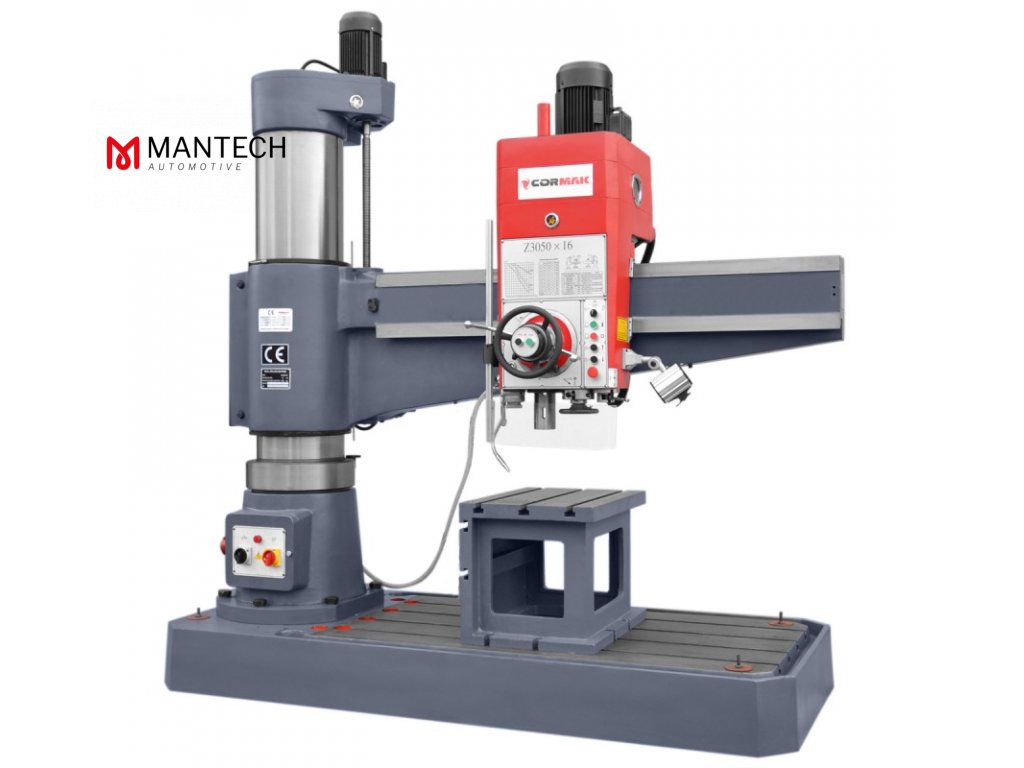

Radiálna vŕtačka RD1600x50
Kód: 3198Súvisiaci tovar
Koordinačný stôl s krížovým stolom a pracovnou plochou z liatiny s precíznym brúsením. Vybavené T-drážkami na upnutie obrobku. Navrhnuté pre presné obrábanie,...
Zverák je vyrobený z kvalitnej liatiny. Vďaka presnému vedeniu sa zverák naklápacieho stroja používa v priemysle presnej mechaniky. Otočná základňa umožňuje meniť uhol...
Otočný zverák stroja, odporúčaný ako základné vybavenie pre frézky, vŕtačky a hobľovačky atď. Vďaka ľahkej konštrukcii sú tieto zveráky veľmi populárne.
Podrobný popis
Popis stroja
- Vŕtačka určená na vŕtanie, rezanie závitov a vystružovanie;
- Obmedzené vibrácie vďaka použitiu špeciálnej konštrukcie vrtáka - pridaného rebrovania so zosilnenou liatinou
- Olejom mazaná prevodovka s brúsenými a kalenými prevodmi z vysoko kvalitnej oceľovej zliatiny;
- Veľká hmotnosť a tuhá konštrukcia vrtáka zaisťujú stabilitu a prevádzku bez vibrácií;

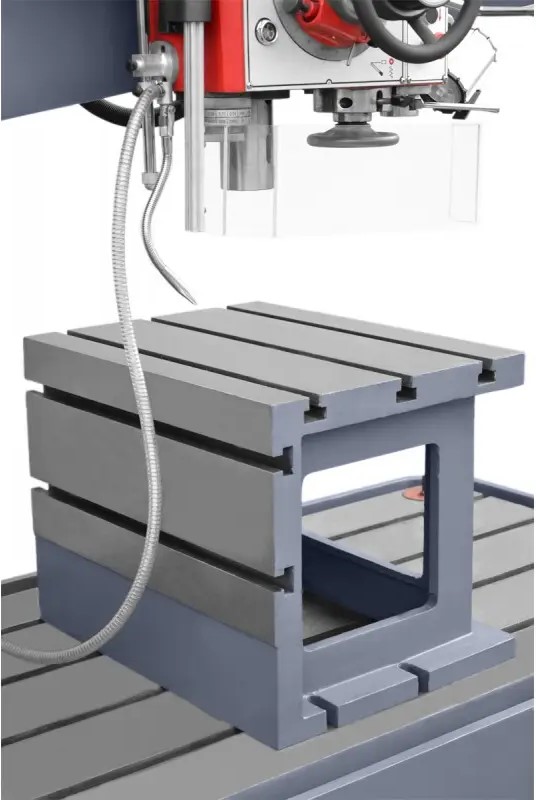

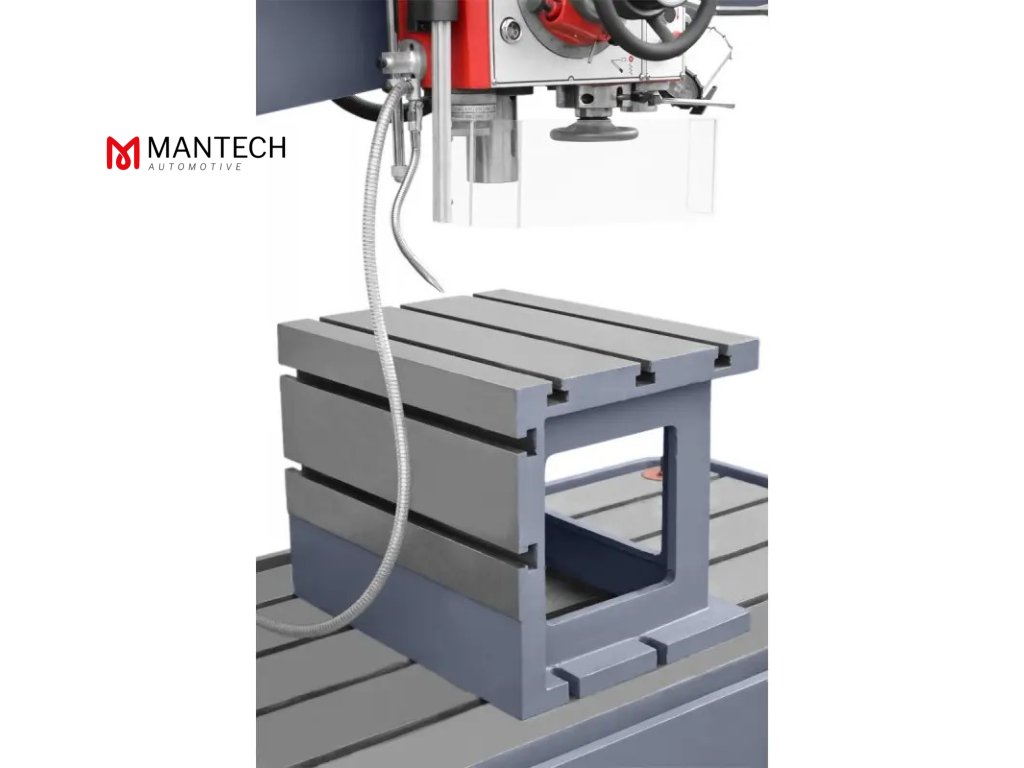

- Kockový stôl zaisťuje ľahké nastavenie a plnenie obrobku;
- Masívny, leštený stĺp veľkého priemeru;
- Doska s brúseným dnom, určená na obrábanie väčších prvkov;
- Nastavenie výšky ramena pomocou motora;
- Ovládací panel umiestnený na prednej strane vŕtačky pre lepšiu účinnosť a ergonómiu;
- Mechanické upnutie ruky a hlavy;
- Výška ramena ramena je ľahko nastaviteľná pomocou zdvíhacieho motora;

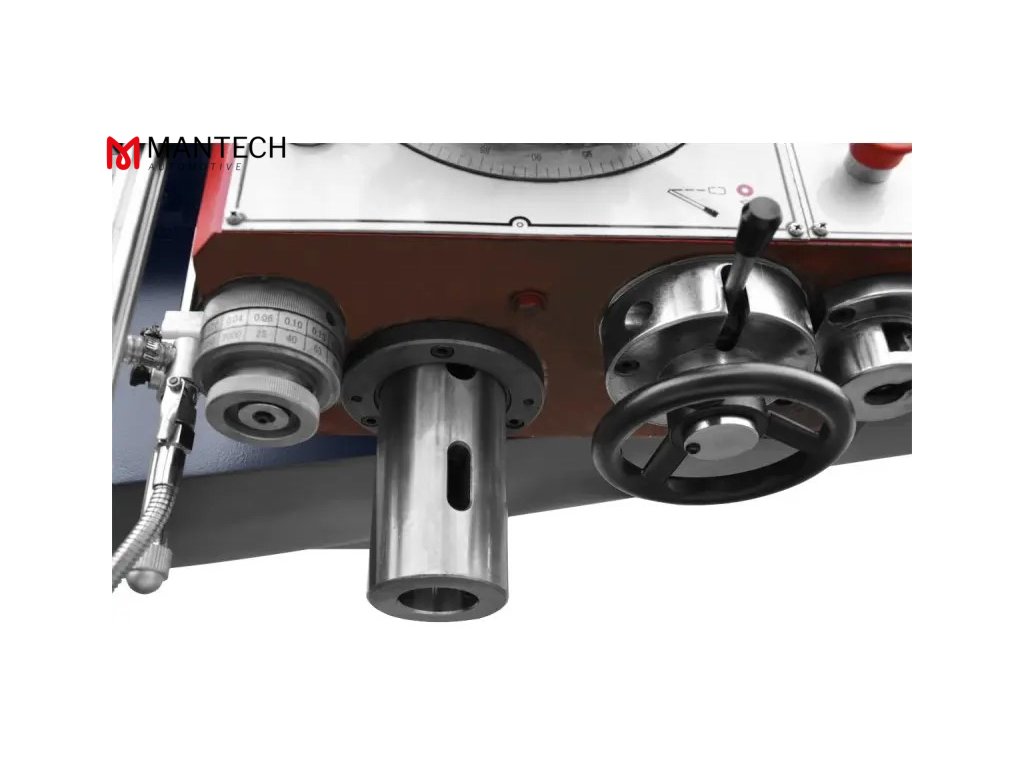

- Hydraulicky ovládaný posuv a pohon vretena;
- Hydraulicky poháňaný pohon a posuv vretena;
- Terénny povrch stĺpa zaisťuje ľahký, voľný a presný pohyb ramena;
- Brúsené, kalené vedenie výložníka;
- Vŕtačka vybavená ručným zámkom hlavy a ramena stĺpa;

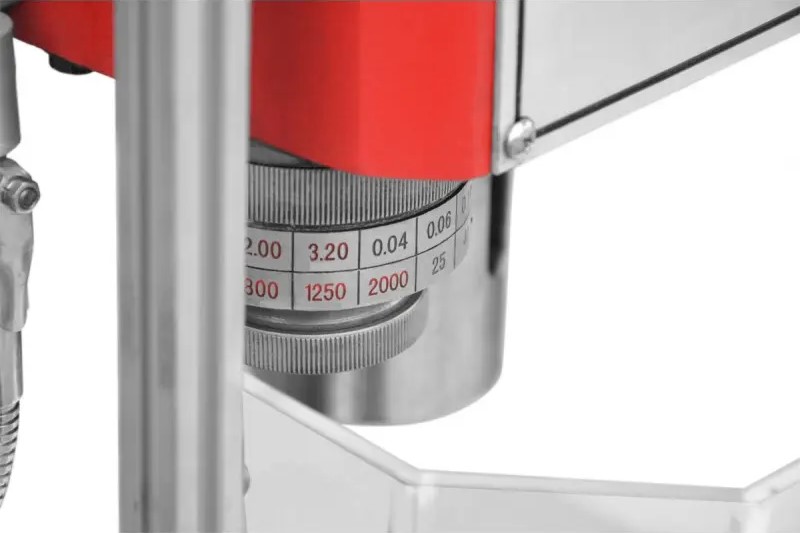

- Veľký rozsah otáčok zaisťuje presné a rýchle spracovanie;
Technické dáta
MAXIMÁLNY PRIEMER VŔTANIA |
50 mm |
VZDIALENOSŤ OSI VRETENA K POVRCHU STĹPCA |
350 - 1 600 mm |
VZDIALENOSŤ OSI VRETENA K POVRCHU STOLA |
320 - 1220 mm |
POSUV VRETENA |
390 mm |
HORIZONTÁLNY POHYB VRETENA |
1250 mm |
VERTIKÁLNY POHYB VRETENA |
590 mm |
KUŽEĽ VRETENA |
MT5 |
RÝCHLOSŤ VRETENA (16 rýchlostí) |
25 - 2 000 ot./min |
ROZSAH POSUVU |
(16) 0,04 - 3,2 mm / ot. |
HLAVNÝ VÝKON MOTORA |
4,0 / 5,5 kW |
VÝKON MOTORA |
1,5 kW |
ROZMERY STROJA |
2 500 x 1 070 x 2 840 mm |
HMOTNOSŤ |
3 500 kg |
