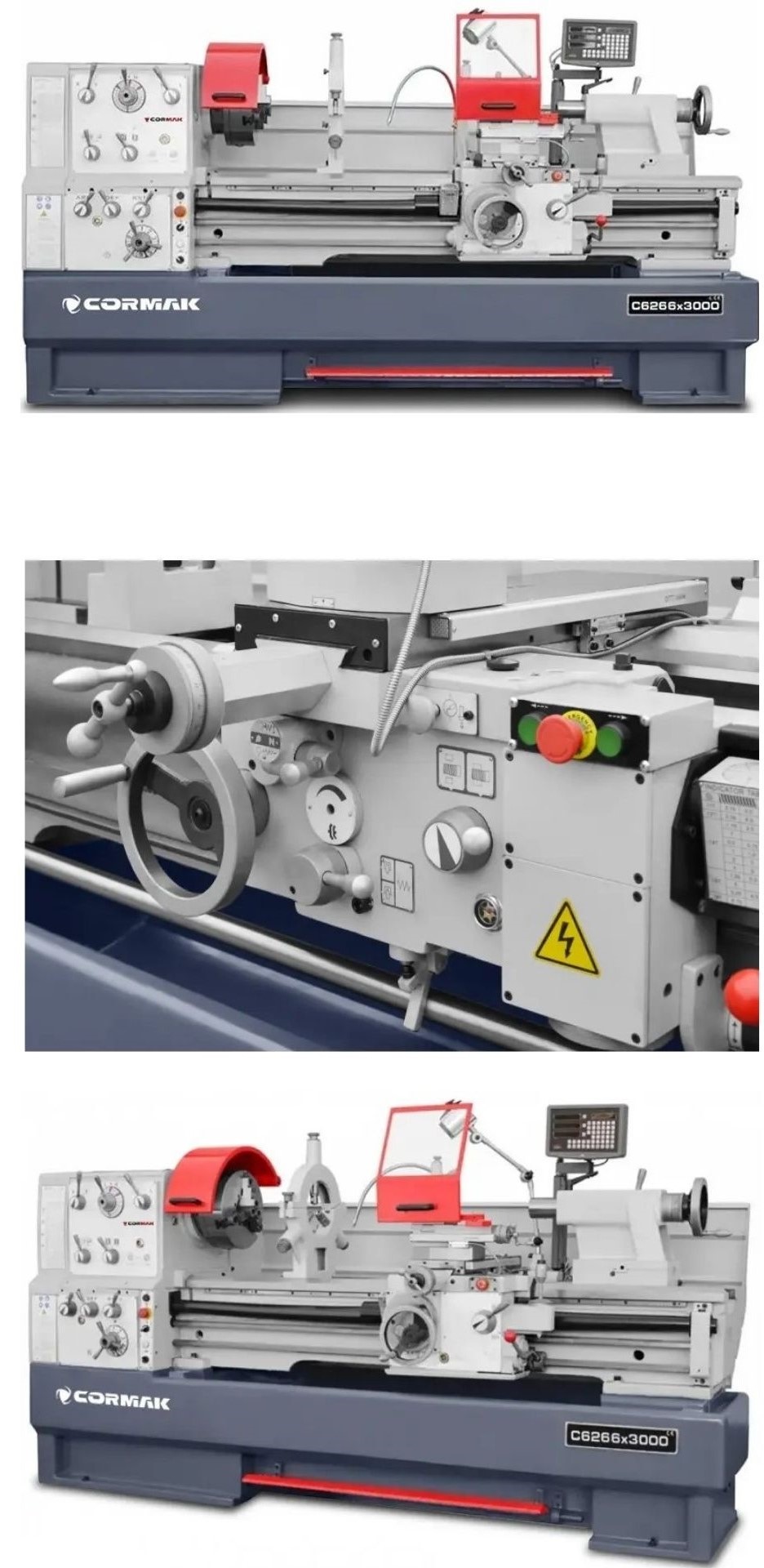

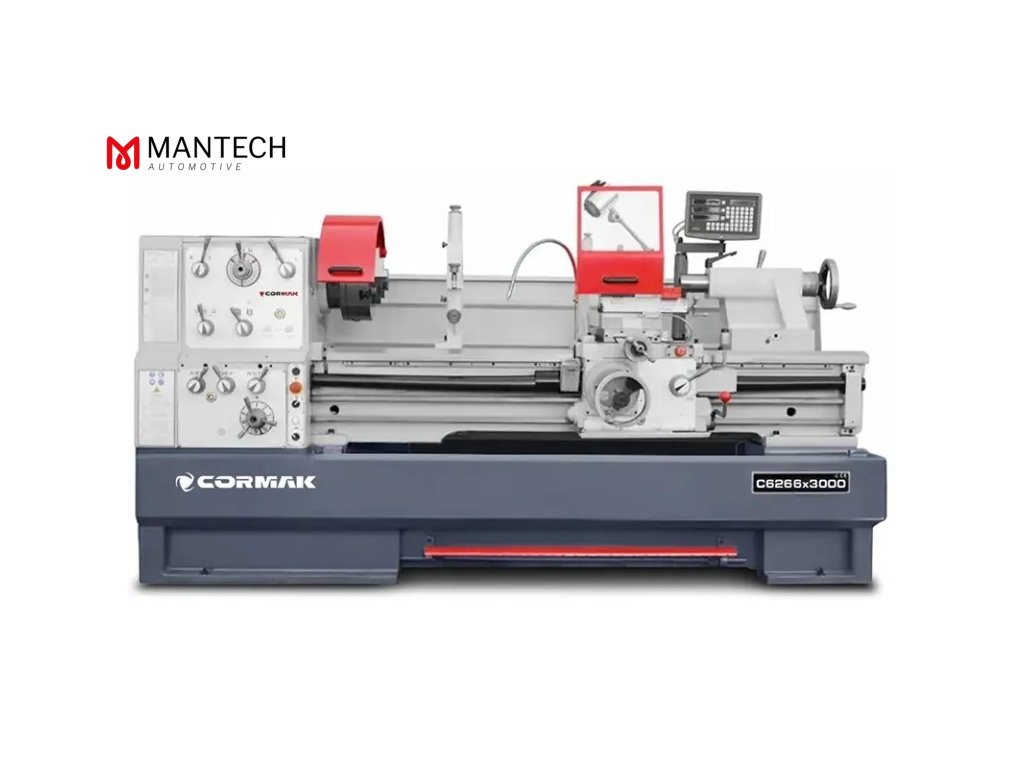

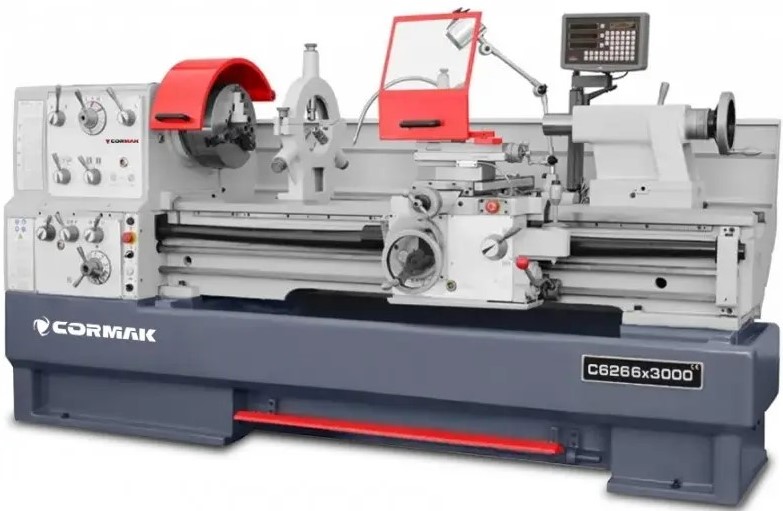

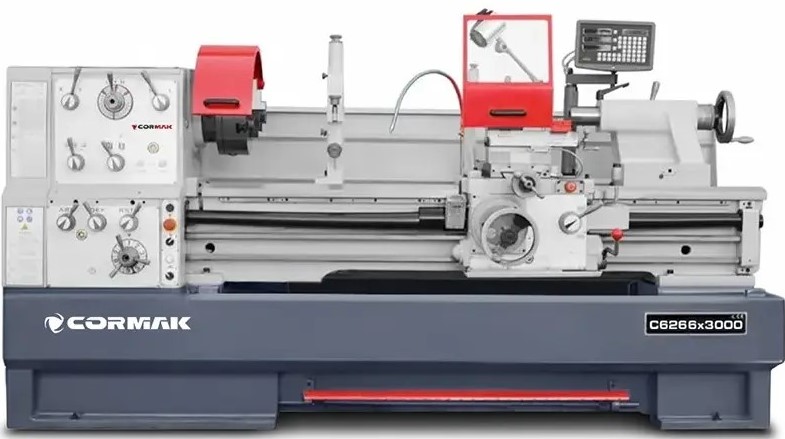

Konvenčný univerzálny sústruh CORMAK 660x3000

Podrobný popis

✅ Konvenčný univerzálny sústruh CORMAK 660x3000 – vysoká presnosť a maximálny sústružnícky výkon.

✅ Univerzálny sústruh CORMAK 660x3000 je spoľahlivé a presné riešenie pre obrábanie kovov v priemyselných závodoch a nástrojárňach. Stroj je navrhnutý pre intenzívne používanie a ponúka širokú škálu sústružníckych operácií – od jednoduchého valcového sústruženia, cez kužeľové obrábanie, až po vnútorné a vonkajšie závitovanie. Medzi jeho hlavné výhody patrí robustná konštrukcia liatinového lôžka a vynikajúca stabilita, a to aj pri práci s veľkými obrobkami.

✅ Priemyselný kovový sústruh CORMAK 660 x 3000 sa vyznačuje robustnou konštrukciou liatinového lôžka, 12-stupňovou prevodovkou a výkonným indukčným motorom s výkonom 7,5 kW/400 V pre maximálny krútiaci moment. Má veľký otvor vretena 105 mm. Je odporúčaný na sústruženie tvrdých ocelí a mechanické sústruženie a možno ho použiť na rôzne úlohy vrátane vnútorného a vonkajšieho sústruženia, kužeľového sústruženia, metrického a palcového závitovania, vŕtania a preťahovania. Je ideálny pre priemyselné závody v hromadnej a stredne objemovej výrobe.

✅ Zvoľte si presnosť a spoľahlivosť – vyberte si sústruh na kov CORMAK 660x3000 a rozšírte možnosti svojej dielne.

Technické údaje

• Priemer sústruženia nad lôžkom: Ф660 mm
• Priemer sústruženia nad priečnym suportom: Ф455 mm
• Priemer sústruženia po odstránení mostíka: priemer x šírka 885 x 170 mm
• Výška hrotu: 330 mm
• Vzdialenosť medzi hrotmi: 3000 mm
• Šírka lôžka: 400 mm
• Maximálny prierez rezného nástroja: 25 x 25 mm
• Celkový zdvih priečnych saní: 355 (0,05) mm
• Celkový zdvih horné sane: 140 (0,02) mm
  Vreteno
• Priemer vretena: Ф105 mm
• Hlava vretena: D1-8
• Počet otáčok vretena: (12) 25-1500 ot./min
• Rozsah otáčok vretena: 25, 35, 55, 75, 115, 170, 325, 475, 660, 1000, 1500 ot./min.
  Závit a posuv
• Priemer a závit vodiacej skrutky: Ф40 x 6 mm
• Stúpanie závitov v palcoch: 2 – 112 T.P.I. (60 ks)
• Stúpanie metrických závitov: 0,2 – 14 mm (47 ks)
• Závit DP: 4 – 112 D.P. (50 ks)
• Modulárne závity: 0,1 – 7 M.P. (39 ks)
• Pozdĺžny posuv: 0,059 – 1,646 mm/ot. (35 ks.)
• Priečny posuv: 0,020-0,573 mm (35 ks.)

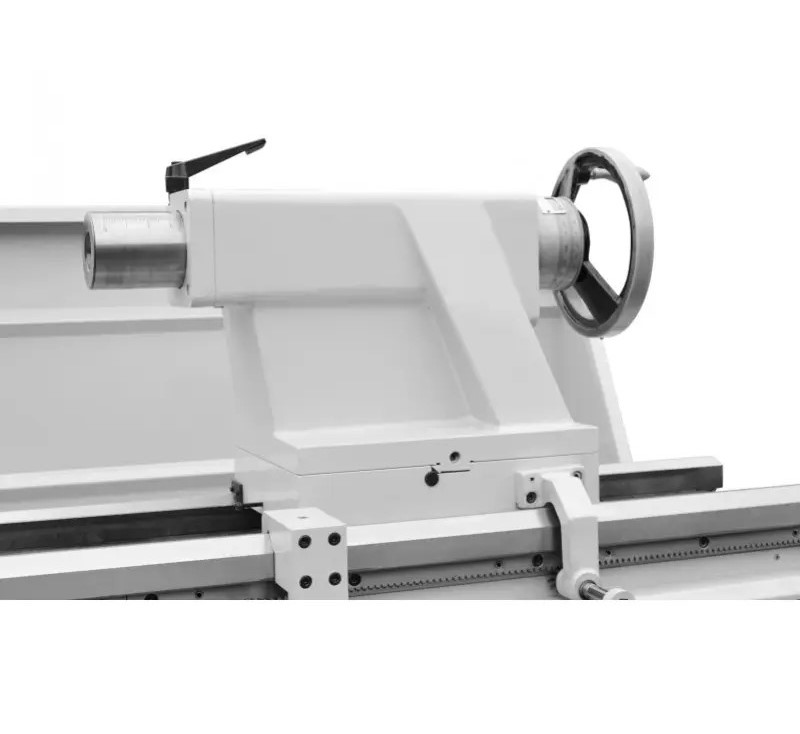

  Koník
• Celkový zdvih pinoly koníka: 180 mm
• Priemer pinoly koníka: Ф 75 mm
• Kužeľ koníka: MK-5
  Motor
• Pohonný motor vretena: S1/S6 7,5/9 kW
• Motor čerpadla chladiacej kvapaliny: S1/S6 0,1/0,12 kW
  Hmotnosť a rozmery
• Rozmery: D/Š/V 4340 x 1150 x 1550 mm
• Hmotnosť cca: 3670 kg ±2%

Hlavné výhody stroja

• ⏩Veľký otvor vretena 105 mm umožňuje spracovanie obrobkov s väčším priemerom.
• ⏩Kalené a brúsené lôžko zaisťuje odolnosť voči vibráciám a vysokú presnosť sústruženia.
• ⏩Vymeniteľný mostík umožňuje sústruženie obrobkov s priemerom až 885 mm.
• ⏩Hlavný motor s výkonom 7,5/9 kW poskytuje dostatočný výkon pre náročné úlohy.
• ⏩Možnosti závitovania: metrické, palcové, modulárne a D.P. – celkovo viac ako 190 kombinácií bez zmeny prevodových stupňov.
• ⏩Systém rýchleho posuvu v pozdĺžnej a priečnej osi skracuje čas obrábania a zvyšuje produktivitu.
• ⏩3-osový digitálny odčítač (SDS-3VA) podporuje obsluhu pri presnom obrábaní obrobkov.

Konštrukcia a technológia

✅ Konvenčný sústruh CORMAK 660x3000 je skonštruovaný okolo pevného, ​​torzne odolného rámu vyrobeného z vysoko kvalitnej liatiny. Kalené ozubené kolesá v prevodovke vretena a moderné ložiská zabezpečujú plynulý a tichý chod. Chladiaci systém a osvetlenie pracovného stola zvyšujú komfort obsluhy. Ergonomický ovládací panel umožňuje jednoduché nastavenie otáčok vretena a posuvu. Vymeniteľný mostík umožňuje obrábanie veľkých obrobkov, ako sú kotúče alebo zotrvačníky.

Presnosť a efektivita

✅ Vysoká tuhosť konštrukcie a použitie presných mechanických komponentov umožňujú obrábanie s minimálnymi toleranciami. Vŕtanie vretena 105 mm a maximálna vzdialenosť medzi hrotmi 3000 mm robia z tohto sústruhu ideálny nástroj na výrobu veľkých, dlhých komponentov. Schopnosť sústružiť pravotočivé a ľavotočivé závity bez zmeny prevodových stupňov skracuje čas prípravy stroja na následné operácie.

Použitie

✅ Model CORMAK 660x3000 sa používa v kovoobrábacích dielňach, nástrojárňach, opravovniach a údržbárskych oddeleniach. Je určený na presné obrábanie hriadeľov, puzdier, kotúčov a iných veľkorozmerných komponentov a je vhodný pre kusovú aj malosériovú výrobu.
