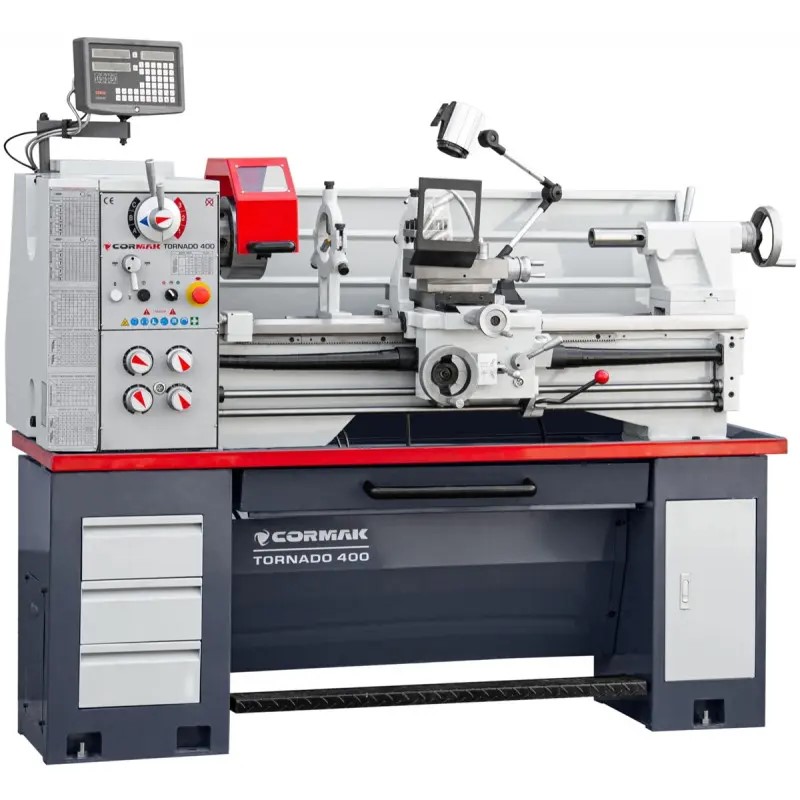

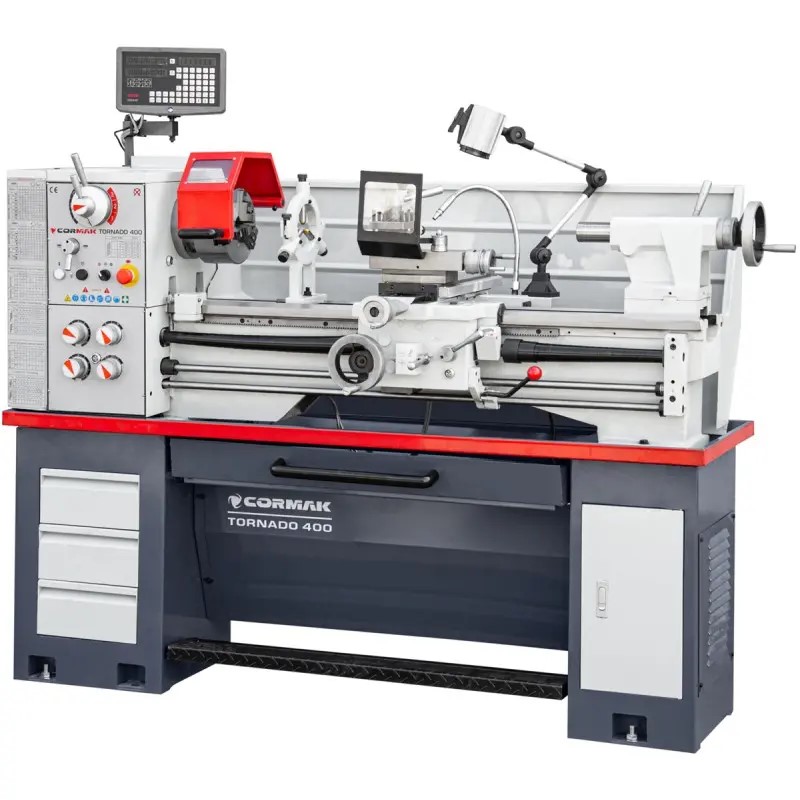

Univerzálny sústruh CORMAK TORNADO 400x1000

Podrobný popis

✅ Profesionálny univerzálny sústruh TORNADO 400 (400x1000mm) na kov je vybavený 18-stupňovou prevodovkou s indukčným motorom (konštantné otáčky) 2,2 kW/400V - maximálny krútiaci moment. Odporúča sa na sústruženie tvrdých ocelí, mechanické sústruženie. Môže byť použitý pre mnoho úloh, ako je vnútorné a vonkajšie sústruženie, kužeľ, leštenie, metrické a palcové závitovanie, vŕtanie a preťahovanie.

Technické parametre:

• 3-čeľusťové skľučovadlo: 200 mm
• Max. priemer otáčania nad lôžkom: 400 mm
• Priemer otáčania nad suportom: 250 mm
• Priemer otáčania v dutine mostíka: 520 mm
• Dĺžka otáčania v pevných stredoch: 1000 mm
• Max. dĺžka inštalovaného dielu (zaisťovacie skľučovadlo/vreteno): 920 mm
• Rozsah posunu horných saní: 125 (0,02) mm
• Rozsah priečneho posunu: 240 (0,04) mm
• Rozsah pozdĺžného posunu: 750 (0,2) mm
• Šírka lôžka: 218 mm
• Priechod vretena: 52 mm
• Rozsah priečneho posuvu: (40) 0,011-0,276 mm/ot
• Hrot vretena: D5 CAMLOCK
• Kužel vretena: MK6
• Rozmery držiaka sústruhu: 90 x 90 x 30 mm
• Maximálne rozmery nástroja: 20 x 20 mm
• Otáčky vretena: 18 rozsahov (I/II) 65 - 1810 ot./min.
• Rozsah otáčok vretena: (I) 100, 280, 300, 360, 500, 840, 1095, 1400, 1810 ot./min., (II) 65, 180, 200, 235, 330, 550, 910, 01 ot./min.
• Metrický závit: (32) 0,4 - 7 mm/ot.
• Palcový závit: (36) 4 - 60 T.P.I.
• Modulárny závit: (22) 0,4 - 3 mm
• Závit D.P.: (28) 8 - 84 D.P.
• Rozsah pozdĺžneho posuvu: (40) 0,053 - 1,291 mm/ot.
• Rozsah priečneho posuvu: (40) 0,011 - 0,276 mm/ot.
• Priemer pinoly koníka: 50 mm
• Predĺženie pinoly koníka: 110 mm
• Kužeľ pinoly koníka: MK4
• Výkon motora S1/S6: 2,2/2,64 kW / 400 V
• Výkon čerpadla chladiacej kvapaliny S1/S6: 40/48 W
• Rozmery d/š/v: 1900 x 830 x 1650 mm
• Hmotnosť cca: 790 kg. (±2 %)

Hlavné výhody

• Zosilnený, rebrovaný povrch lôžka sústruhu zaisťuje maximálne zníženie vibrácií. Lôžko je navyše precízne vybrusené a vytvrdené.
• Digitálny odpočet pracuje v dvoch osiach pozdĺžneho a priečneho pohybu suportu. Spracovaný elektronický signál z optických pravítok vizualizuje získané hodnoty z pohybov pozdĺž osí na digitálnej obrazovke.
• Sústruh je vybavený kvalitným a zosilneným systémom uloženia vretena.
• Optimálne pracovné výsledky zaisťuje veľký priechod vretena 52 mm.
• Kalené a brúsené ozubené kolesá vo vretenovej prevodovke.
• Zväčšená šírka lôžka 218 mm zaisťuje stabilné a presné pracovné podmienky.
• Vybavený vodiacou skrutkou a podávacím hriadeľom pre závitovanie a automatický pozdĺžny a priečny posuv.
• Jednoduché nastavenie otáčok vretena a automatický posuv z ergonomického ovládacieho panela prevodovky. Zámok voľby posuvu pomocou vodiacej skrutky alebo hriadeľa.
• Nastaviteľná spojka proti preťaženiu na hnacom hriadeli.
• Široká ponuka sústružených závitov: metrický (32) 0,4-7 mm/ot., palcový (36) 4-60 T.P.I, modulárny (22) 0,4-3 mm, závit D.P. (28) 8-84 D.P. Sústruženie pravých a ľavých závitov.
• Hodiny na sústruženie závitov určené na presné počítanie závitov. Účelom tejto funkcie je ušetriť čas tým, že umožňuje povoliť maticu vodiacej skrutky len niekoľkými prechodmi a ručne a rýchlo vrátiť suport do pôvodnej polohy.
• Lôžko má vymeniteľný mostík pre otáčanie prvkov väčších rozmerov, napr. Tento model sústruhu umožňuje obrábanie maximálneho priemeru 520 mm s odstráneným mostíkom.
• Výsuvná zásuvka na triesky a zásuvky na náradie pre lepšiu a efektívnejšiu prácu.
• Bohatá štandardná výbava
