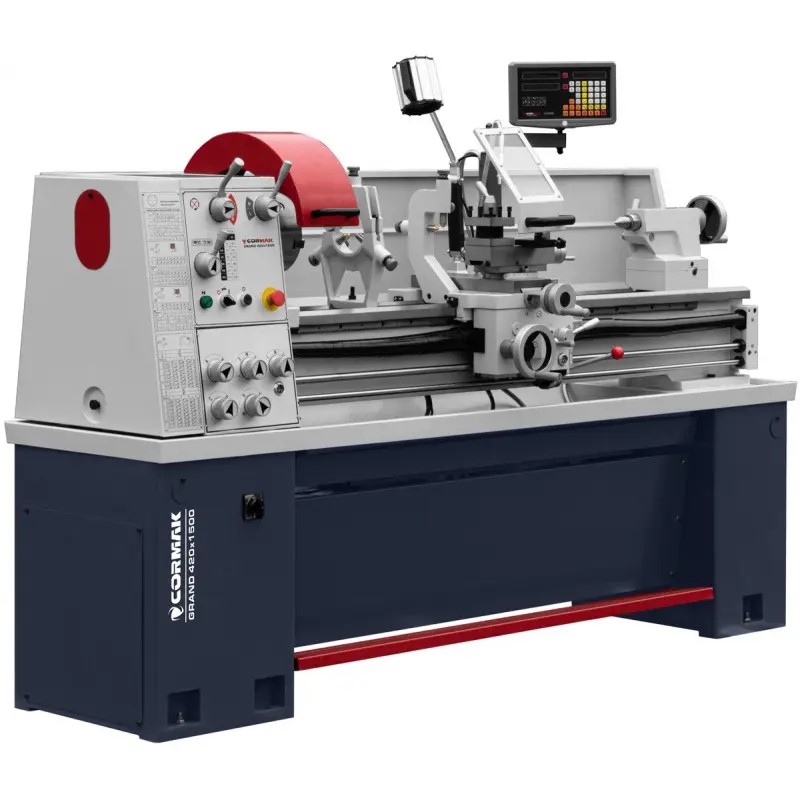

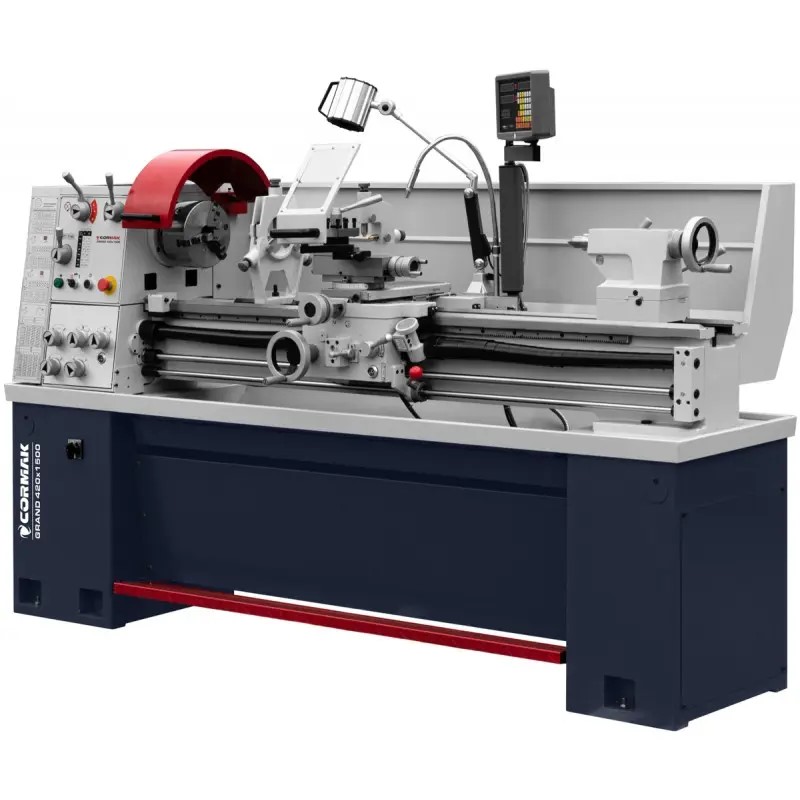

Univerzálny sústruh CORMAK GRAND 420x1500

Podrobný popis

✅ Profesionálny sústruh GRAND 420 x 1500 je vylepšený a optimalizovaný model obľúbených sústruhov na kov. Univerzálny sústruh na kov je vybavený 12-rýchlostnou prevodovkou (45-2000 ot./min.) s indukčným motorom (konštantné otáčky) 2,4 kW/400V - maximálny krútiaci moment, priechod vretena 55 mm. Odporúča sa na sústruženie tvrdých ocelí, mechanické sústruženie. Môže byť použitý pre mnoho úloh, ako je vnútorné a vonkajšie sústruženie, kužeľ, leštenie, metrické a palcové závitovanie, vŕtanie a preťahovanie. Sústruh patrí do profesionálnej série, používanej ako pre malovýrobu, tak aj pre stredné podniky.

Technické parametre

• 3-čeľusťové skľučovadlo: 200 mm
• Maximálny priemer otáčania nad lôžkom: 390 (420) mm
• Točný priemer nad suportom: 240 mm
• Priemer otáčania pri výbere mostíka:  -
• Dĺžka točenia v pevných stredoch: 1500 mm
• Max. dĺžka inštalovaného dielu (zaisťovacie skľučovadlo/vreteno): 1400 mm
• Šírka lôžka: 220 mm
• Priechod vretena: 55 mm
• Otáčky vretena: 12 rozsahov (I/II) 45-2000 ot./min.
• Rozsah otáčok vretena: I: 45, 65, 180, 245, 350, 1000 ot./min. II: 90, 130, 360, 490, 700, 2000 ot./min.
• Hrot vretena: D1-5 CAMLOCK
• Kužel vretena: MK6

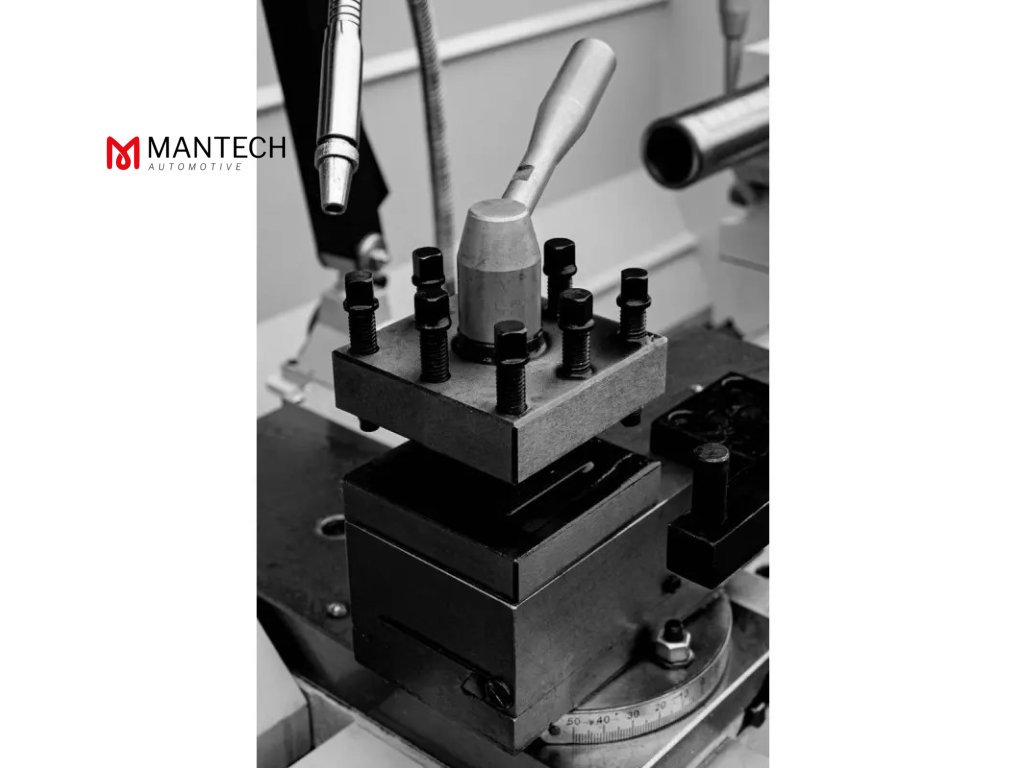

• Rozmery držiaka sústruhu: 90 x 90 x 32 mm
• Maximálne rozmery nástroja: 20 x 20 mm
• Rozsah posuvu horných saní: 110 (0,04) mm
• Rozsah priečneho posuvu: 195 (0,04) mm
• Pozdĺžny rozsah posuvu: 1150 (0,15) mm
• Metrický závit: (36) 0,8 - 14 mm
• Palcový závit: (36) 2-28 T.P.I
• Počet a rozsah pozdĺžnych posuvov: (64) 0,03-0,42 mm/ot.
• Počet a rozsah priečnych posuvov: (64) 0,006-0,11 mm/ot.
• Predĺženie pinoly koníka: 110 (0,04) mm
• Priemer pinoly koníka: 45 mm
• Kužeľ pinoly koníka: MK4
• Výkon hlavného motora S1/S6: 2,0/2,4 2,4/2,88 kW | 400 V
• Výkon čerpadla chladiacej kvapaliny: 0,1 kW
• Rozmery d/š/v: 2400 x 780 x 1650 mm
• Hmotnosť: 920 kg (±2 %)

Hlavné výhody:

• Sústruh GRAND 420x1500 má kombinované liatinové lôžko (pravá a ľavá základňa z liatiny) zaisťujúce maximálne zníženie vibrácií. Okrem toho sú vodiace lišty lôžka presne brúsené a kalené.

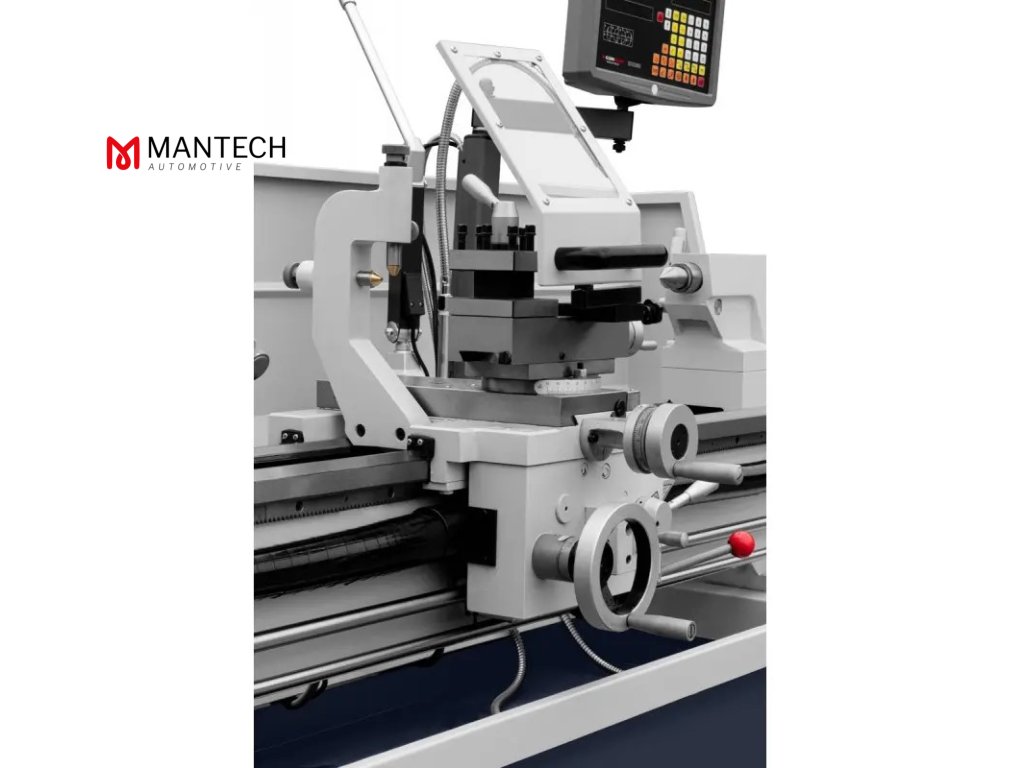

• Digitálny odpočet pracuje v 2 (dvoch) osiach pozdĺžneho a priečneho pohybu suportu. Spracovaný elektronický signál z optických pravítok vizualizuje získané hodnoty z pohybov pozdĺž osí na digitálnej obrazovke.
• Sústruh je vybavený kvalitným a zosilneným systémom uloženia vretena.
• Optimálne pracovné výsledky zaisťuje veľký priechod vretena 55 mm, 200 mm 3-čeľusťové skľučovadlo sústruhu a výkonný dvojrozsahový motor s výkonom 2,0/2,4 kW.
• Kalené a brúsené ozubené kolesá vo vretenovej prevodovke.
• Vhodná šírka lôžka 220 mm zaisťuje stabilné a presné pracovné podmienky.
• Vybavený vodiacou skrutkou a podávacím hriadeľom pre závitovanie a automatický pozdĺžny a priečny posuv.
• Jednoduché nastavenie otáčok vretena a automatický posuv z ergonomického ovládacieho panela prevodovky. Zámok voľby posuvu pomocou vodiacej skrutky alebo hriadeľa.
• Nastaviteľná spojka proti preťaženiu na hnacom hriadeli.

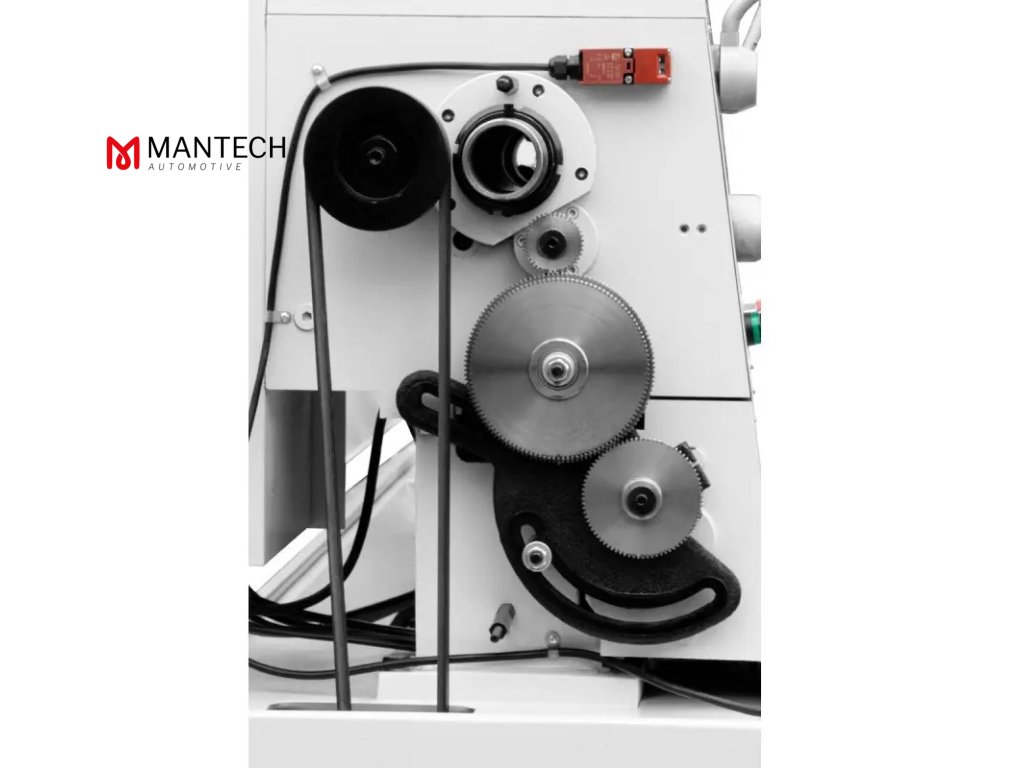

• Široká škála sústružených závitov: metrický (26) 0,4 - 7 mm, palcový (34) 4-56 T.P.I. Sústruženie pravých a ľavých závitov.
• Hodiny na sústruženie závitov určené na presné počítanie závitov. Účelom tejto funkcie je ušetriť čas tým, že umožňuje povoliť maticu vodiacej skrutky len niekoľkými prechodmi a ručne a rýchlo vrátiť suport do pôvodnej polohy.
• Centrálny systém prepínania podávania, podávacia skrutka a podávací hriadeľ na rezanie závitov.
• Lôžko sústruhu je mimoriadne odolné voči krúteniu a nepodlieha vibráciám, čo je základná podmienka presného sústruženia.
