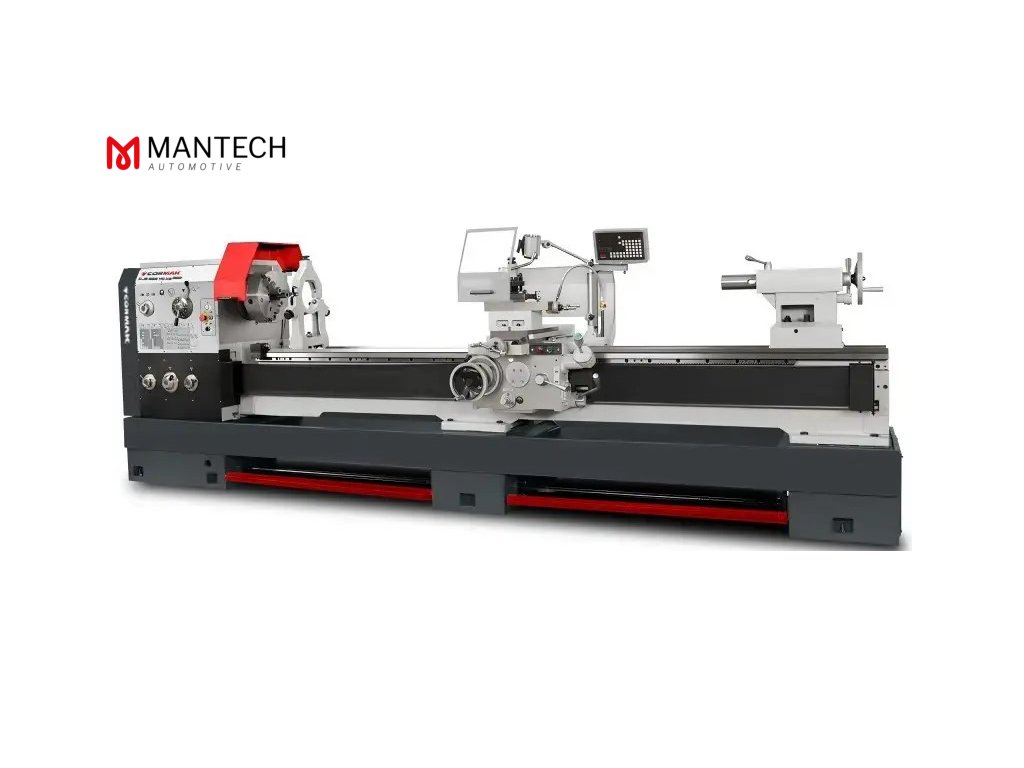

Univerzálny sústruh CORMAK GOLIAT 800x4000

Podrobný popis

✅ Priemyselný kovový sústruh CORMAK GOLIAT 800 x 4000 mm sa vyznačuje robustnou konštrukciou liatinového lôžka, 12-stupňovou prevodovkou, výkonným indukčným motorom 7,5 kW/400 V pre maximálny krútiaci moment a veľkým otvorom vretena 105 mm. Je odporúčaný na sústruženie tvrdých ocelí a mechanické sústruženie a možno ho použiť na rôzne úlohy vrátane vnútorného a vonkajšieho sústruženia, kužeľového sústruženia, metrického a palcového závitovania, vŕtania a preťahovania.

✅ Sústruh série GOLIAT je špeciálne navrhnutý na priemyselnú výrobu veľkých komponentov. Používa sa v priemyselných závodoch na hromadnú a stredne objemovú výrobu.

Technické parametre:

• Max. priemer sústruženia nad lôžkom: Ø800 mm
• Max. priemer sústruženia nad priečnym suportom: Ø560 mm
• Max. priemer sústruženia v drážke mostíka: Ø1000 mm
• Dĺžka drážky: 225 mm
• Vzdialenosť osí: 4000 mm
• Šírka lôžka: 400 mm

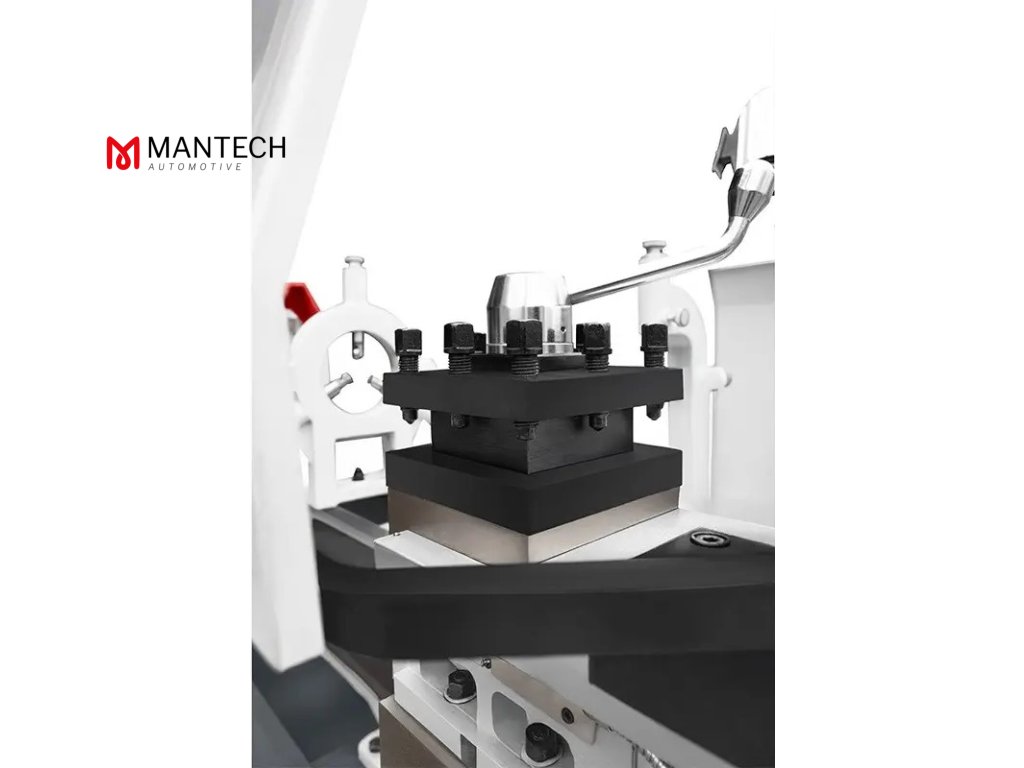

• Rozmery nástroja: 25x25 mm
• Max. posuv horné sane: 140 mm
• Max. posuv priečne sane: 350 mm
• Priechod vretena: Ø105 mm
• Hlava vretena: D1-8 CAMLOCK
• Otáčky vretena: 12 rýchlostí (36-1600 ot./min.)
• Počet a rozsah pozdĺžnych posuvov: 65 (0,063-2,52 mm/ot.)
• Počet a rozsah priečnych posuvov: 65 (0,027-1,07 mm/ot.)
• Metrický závit: 22 (1-14 mm)
• Palcový závit: 25 (28-2 stúpania TPI na palec)
• Modulárny závit: 18 (0,5-7 mm)
• Závit DP: 24 (56-4 DP)
• Rýchly pozdĺžny posuv: 4,5 m/min.
• Rýchly priečny posuv: 1,9 m/min.
• Priemer pinoly koníka: 75 mm
• Kužeľ koníka: MK5
• Max. zdvih pinoly koníka: 150 mm
• Priečny zdvih koníka: ±15 mm
• Hlavný motor S1/S6: 7,5/9 kW / 400 V
• Motor rýchleho posuvu: 250 W
• Čerpadlo chladiacej kvapaliny: 60 W
• Rozmery D/Š/V cca: 5700 x 1150 x 1800 mm
• Hmotnosť cca: 5300 kg (±2 %)

Hlavné výhody:

• ⏩ Univerzálny sústruh GOLIAT 800 x 4000 (CJ6280YC/4000) sa dá použiť na rôzne úlohy, ako je vnútorné a vonkajšie sústruženie, sústruženie kužeľov, leštenie, metrické, palcové, modulárne a DP závitovanie, vŕtanie a preťahovanie.
• ⏩Robustná konštrukcia liatinového lôžka zaisťuje maximálne zníženie vibrácií. Lôžko je mimoriadne odolné voči krúteniu a nepodlieha vibráciám, čím spĺňa základnú podmienku pre presné sústruženie.
• ⏩Centrálny systém prepínania posuvu, vodiaca skrutka a podávací hriadeľ pre závitovanie.

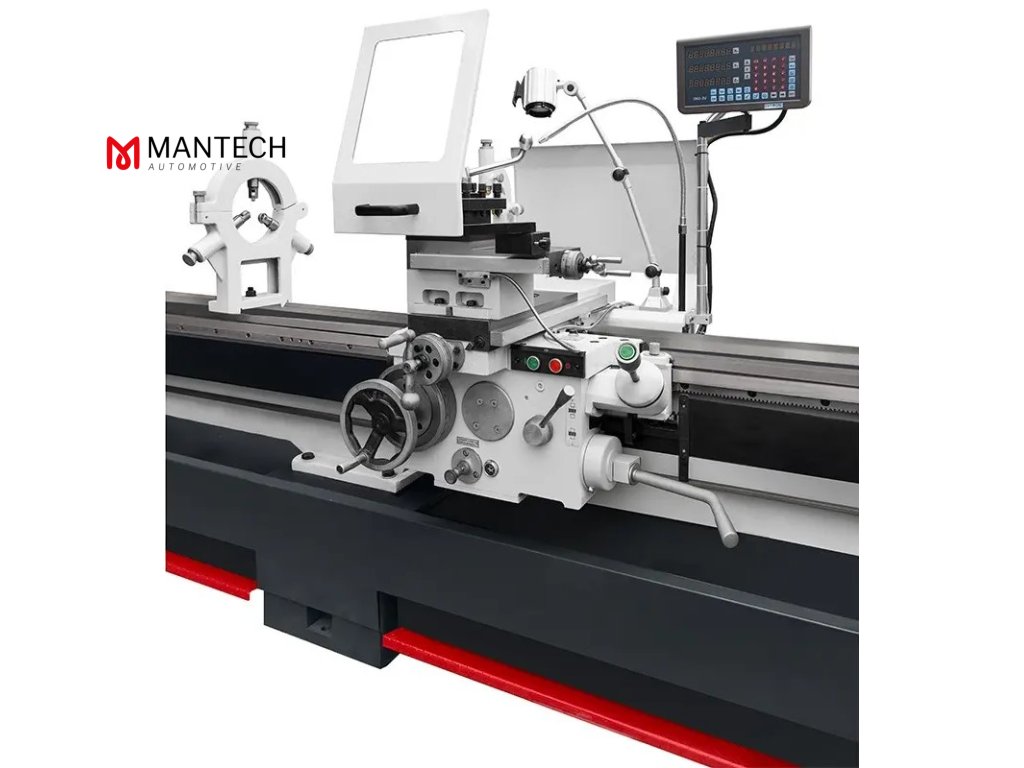

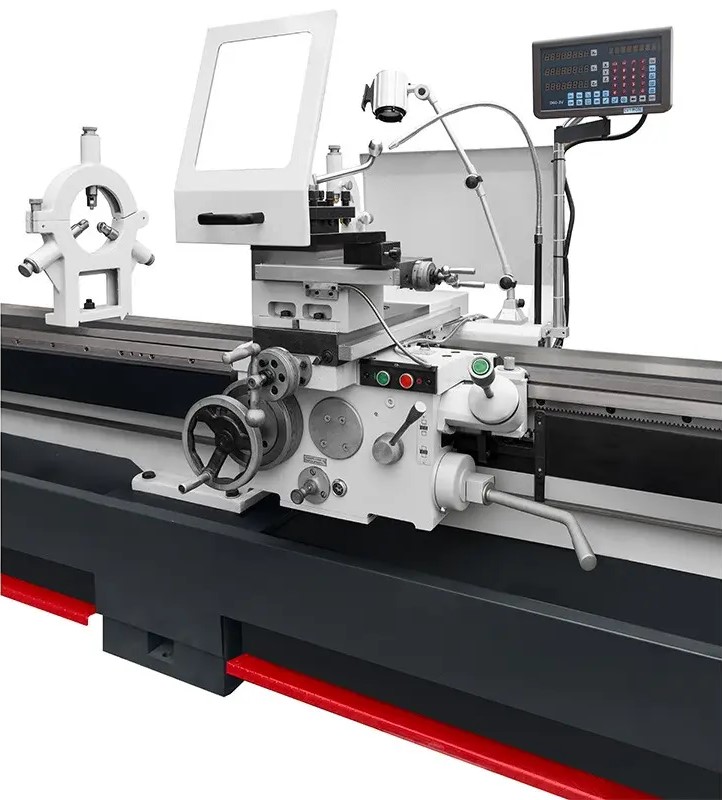

• ⏩ Digitálny odčítač pracuje v troch (3) osiach pohybu: pozdĺžnej, priečnej a horne sane. Spracovaný elektronický signál z optických pravítok zobrazuje hodnoty získané z pohybov pozdĺž osí na digitálnej obrazovke.
• ⏩ Sústruh je vybavený vysoko kvalitným, zosilneným systémom ložísk vretena. Moderné guľôčkové ložiská pre hlavné vreteno.

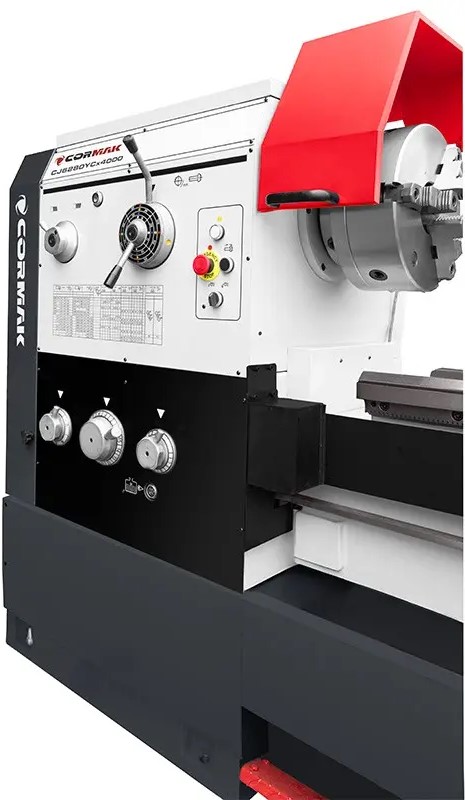

• ⏩ Optimálne pracovné výsledky zabezpečuje veľký otvor vretena 105 mm, stredová vzdialenosť 4000 mm, 3-čeľusťové skľučovadlo 315 mm, šírka lôžka 400 mm a výkonný motor s výkonom 7,5 kW.
• ⏩Rýchly systém pozdĺžneho a priečneho posuvu výrazne skracuje čas obrábania a zvyšuje produktivitu.
• ⏩ Kalené a brúsené ozubené kolesá vo vretenovej prevodovke zabezpečujú dlhodobú stabilitu.
• ⏩Vybavený vodiacou skrutkou a podávacím hriadeľom pre závitovanie, ako aj automatickým pozdĺžnym a priečnym posuvom.

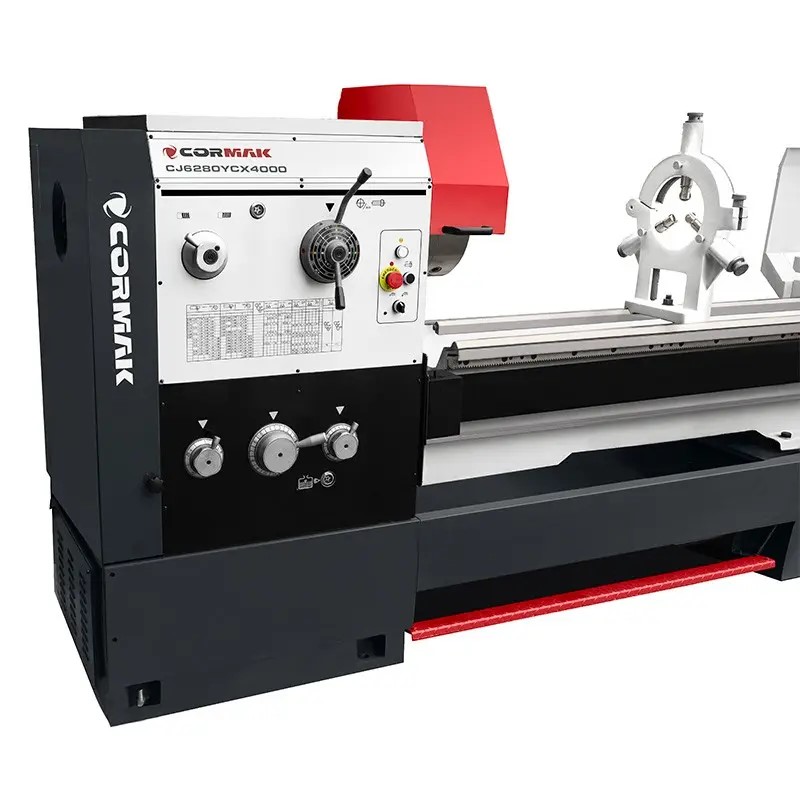

• ⏩Jednoduché nastavenie otáčok vretena a automatického posuvu z ergonomického ovládacieho panela na prevodovke.
• ⏩Časovač závitovania je navrhnutý pre presné počítanie závitov. Táto funkcia je navrhnutá tak, aby šetrila čas tým, že umožňuje uvoľnenie matice vodiacej skrutky v niekoľkých krokoch, čo umožňuje rýchle a manuálne vrátenie suportu do pôvodnej polohy.
• ⏩Lôžko je vybavené vymeniteľným mostíkom na sústruženie väčších obrobkov, ako sú napríklad kotúče. Tento model sústruhu umožňuje obrábanie s maximálnym priemerom 1000 mm s odstráneným mostíkom.
