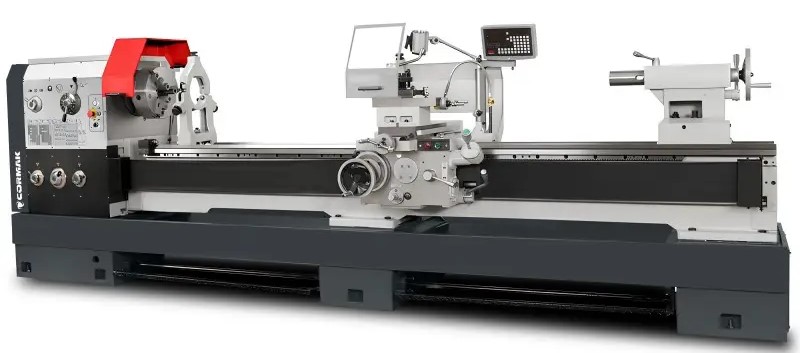

Univerzálny sústruh CORMAK GOLIAT 660x4000

Podrobný popis

✅ Priemyselný sústruh  na kov CORMAK GOLIAT 660 x 4000 mm - pevná liatinová konštrukcia lôžka, vybavený 12-rýchlostnou prevodovkou s výkonným indukčným motorom 7,5 kW/ 400 V - maximálny krútiaci moment, veľký priechod vretena 105 mm. Odporúča sa na sústruženie tvrdých ocelí, mechanické sústruženie. Môže byť použitý pre mnoho úloh, ako je vnútorné a vonkajšie sústruženie, sústruženie kužeľom, metrické a palcové závitovanie, vŕtanie a preťahovanie. Sústruh série GOLIAT bol vytvorený špeciálne pre priemyselnú výrobu veľkých komponentov. Používa sa v priemyselných prevádzkach pre sériovú a strednosériovú výrobu.

Technické údaje

• Max. priemer otáčania nad lôžkom: Ø660 mm
• Max. priemer otáčania nad suportom: Ø420 mm
• Max. priemer otáčania v dutine mostíka: Ø870 mm
• Dĺžka výberu: 240 mm
• Vzdialenosť medzi hrotmi: 4000 mm
• Max. dĺžka otáčania: 3950 mm
• Priechod vretena: Ø105 mm
• Priemer a uhol kužeľa vretena: Ø113 mm 1:20
• Hrot vretena: D1-8 CAMLOCK
• Otáčky vretena: 12 rýchlostí (36-1600 ot./min.)
• Počet a rozsah pozdĺžnych posuvov: 65 (0,063-2,52 mm/ot.)
• Počet a rozsah priečnych posuvov: 65 (0,027-1,07 mm/ot.)
• Metrický závit: 22 (1-14 mm)
• Palcový závit: 25 (28-2 TPI rozstupy na palec)
• Modulárny závit: 18 (0,5-7 mm)
• DP závit: 24 (56-4 DP)
• Rýchly pozdĺžny posuv: 4,5 m/min.
• Rýchly priečny posuv: 1,9 m/min.
• Rozstup vodiacich skrutiek: 12 mm
• Vzdialenosť osi vretena od povrchu nástroja: 28 mm
• Veľkosť nástroja: 25x25 mm
• Max. posuv horných saní: 145 mm
• Max. posuv priečných saní: 380 mm
• Priemer pinoly koníka: 75 mm
• Kužeľ koníka: MT5
• Max. posuv pinoly koníka: 150 mm
• Priečny posuv koníka: ±15 mm
• Hlavný motor S1/S6: 7,5/9 kW / 400V
• Rýchloposuvový motor: 250W
• Čerpadlo chladiacej kvapaliny: 60W, 25 L/min.
• Rozmery d/š/v: 5500 x 1100 x 1450 mm
• Hmotnosť: 5 200 kg

Hlavné výhody:

• Univerzálny sústruh CORMAK GOLIAT 660 x 4000 je možné použiť na mnoho úloh, ako je vnútorné a vonkajšie sústruženie, kužeľ, leštenie, metrické, palcové modulárne a DP závitovanie, vŕtanie a preťahovanie.
• Pevná liatinová konštrukcia lôžka zaisťuje maximálne zníženie vibrácií. Lôžko je navyše tvrdené a precízne brúsené. Lôžko stroja je mimoriadne odolné voči krúteniu a nevibruje, čo je základnou podmienkou presného sústruženia.
• Centrálny systém prepínania podávania, vodiaca skrutka a podávací hriadeľ na rezanie závitov.

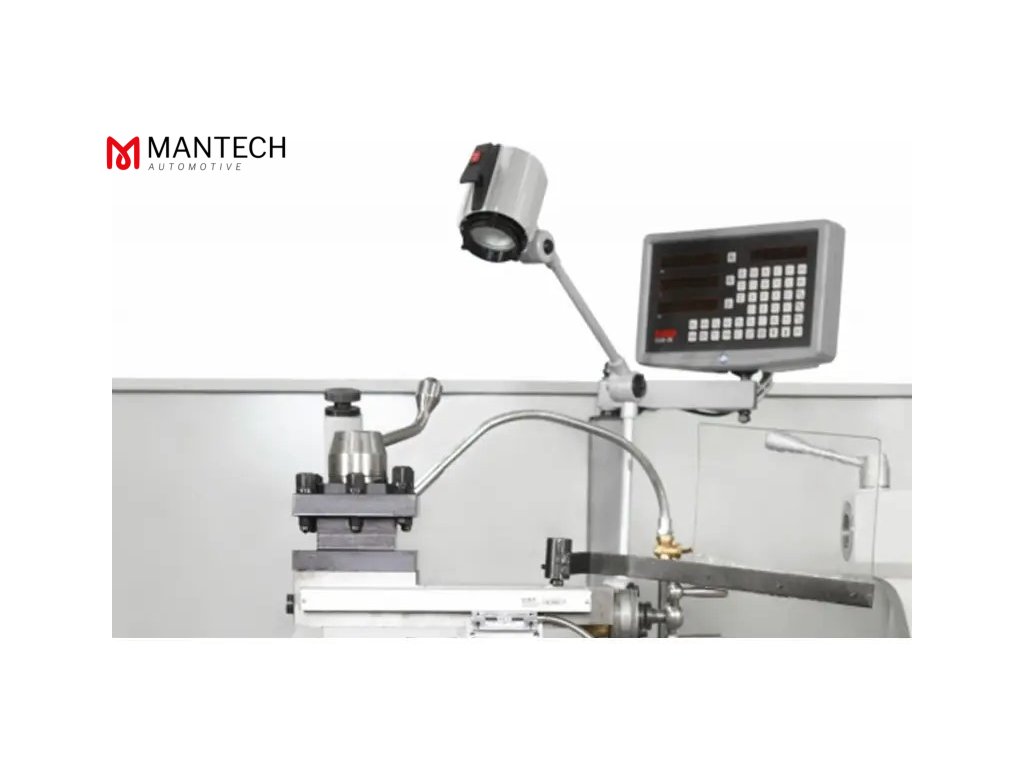

•  Digitálny údaj funguje v (3) troch osiach pohybu: pozdĺžna, priečna, horné sane. Spracovaný elektronický signál z optických pravítok vizualizuje získané hodnoty z pohybov pozdĺž osí na digitálnej obrazovke.
• Sústruh vybavený vysoko kvalitným zosilneným systémom uloženia vretena. Moderné ložisko hlavného vretena s guľôčkovými ložiskami.
• Optimálne pracovné výsledky zaisťuje veľký priechod vretena 105 mm, stredová vzdialenosť 4000 mm, 3-čeľusťové skľučovadlo sústruhu 320 mm a výkonný 7,5 kW motor.
• Systém rýchleho pozdĺžneho a priečneho posuvu výrazne skracuje čas obrábania a zvyšuje produktivitu.
• Kalené a brúsené prevody vo vretenovom prevode – zaisťujú dlhodobú prevádzkovú stabilitu.
• Vybavený vodiacou skrutkou a podávacím hriadeľom pre závitovanie, automatický pozdĺžny a priečny posuv.
• Jednoduché nastavenie otáčok vretena a automatický posuv z ergonomického ovládacieho panela na prevodovke.
• Široká škála sústružených závitov: metrický (22) 1 - 14 mm, palcový (25) 2-28 T.P.I, modulárny (18) 0,5-7 M.P., D.P. (24) 4-56 D.P. Sústruženie pravých a ľavých závitov.
• Hodiny na sústruženie závitov určené na presné počítanie závitov. Táto funkcia je navrhnutá tak, aby šetrila čas tým, že umožňuje uvoľnenie matice vodiacej skrutky niekoľkými prechodmi, aby sa suport rýchlo a manuálne vrátil do pôvodnej polohy.
• Lôžko má vymeniteľný mostík pre otáčanie väčších prvkov, napr. Tento model sústruhu umožňuje obrábanie maximálneho priemeru 870 mm s odstráneným mostíkom.
