Univerzálny sústruh CORMAK 420x1100

Podrobný popis

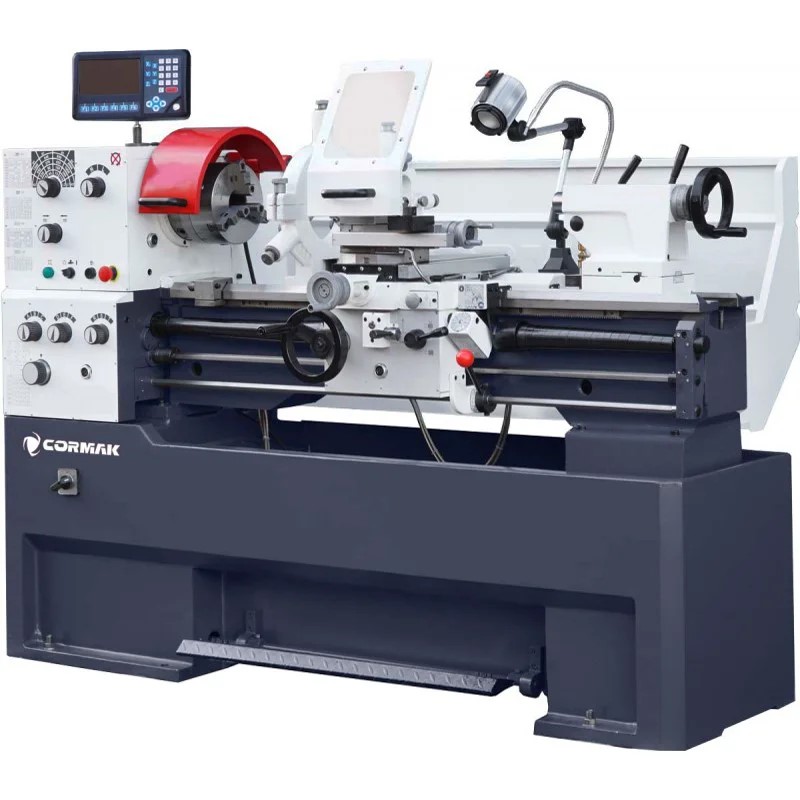

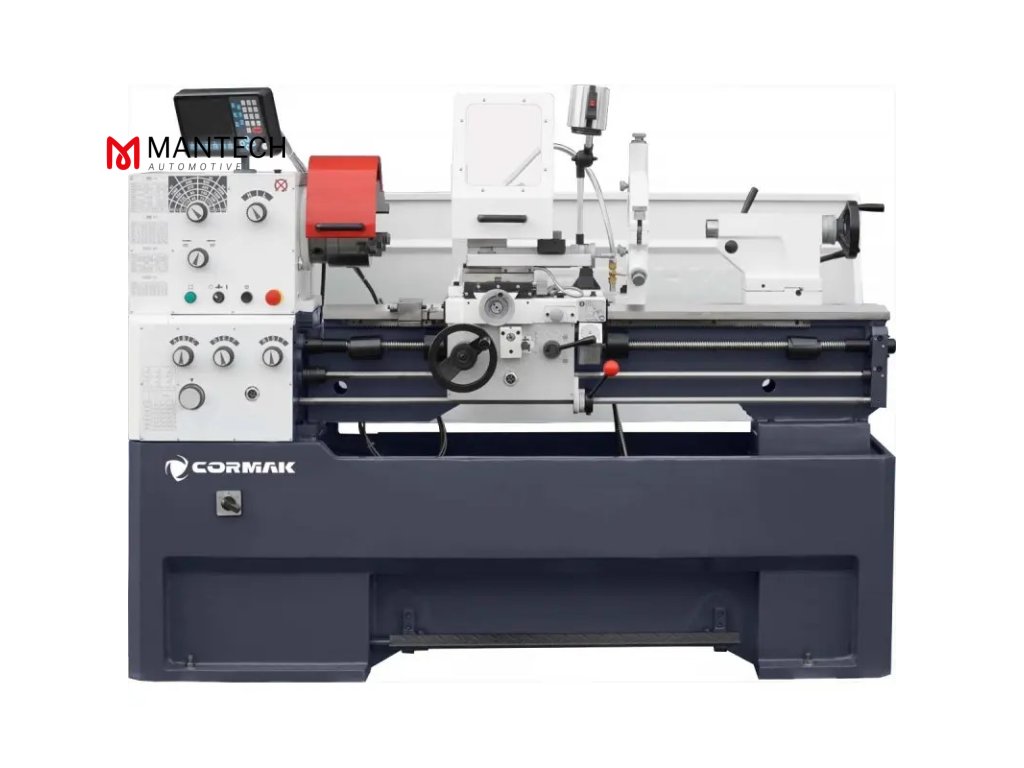

✅ CORMAK 420x1000 (TU4211) je priemyselný kovový sústruh s pevnou konštrukciou liatinového lôžka. Vybavený 16-stupňovou prevodovkou s indukčným motorom s dvoma výkonovými rozsahmi (3/4,5 kW), poskytujúcimi najväčší krútiaci moment. Tento univerzálny sústruh, špeciálne navrhnutý na sústruženie tvrdej ocele a mechanické sústruženie, zvládne rôzne úlohy vrátane sústruženia vnútorných a vonkajších povrchov, kužeľov, leštenia, metrického a palcového závitovania, vŕtania a preťahovania.

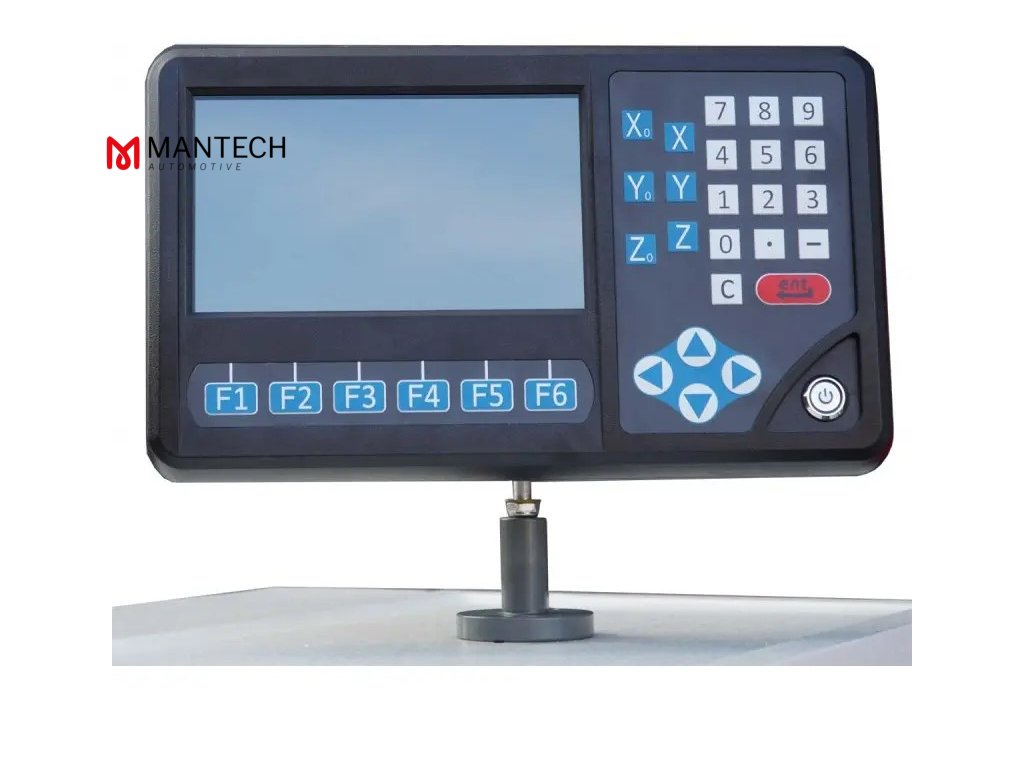

✅Medzi kľúčové vlastnosti patrí pevná liatinová konštrukcia lôžka, ktorá účinne znižuje vibrácie a tvrdené a presne brúsené lôžko. Digitálny odpočet v troch osiach pohybu (pozdĺžna, priečna, horné sane) umožňuje presné sledovanie pohybov. Sústruh má kvalitný, zosilnený systém uloženia vretena, veľký priechod vretena (52 mm), kalené a brúsené ozubené kolesá v prevode vretena.

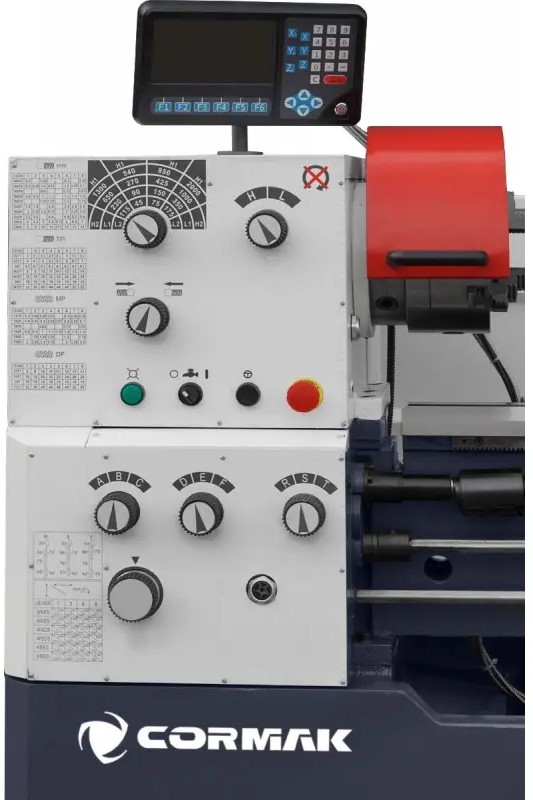

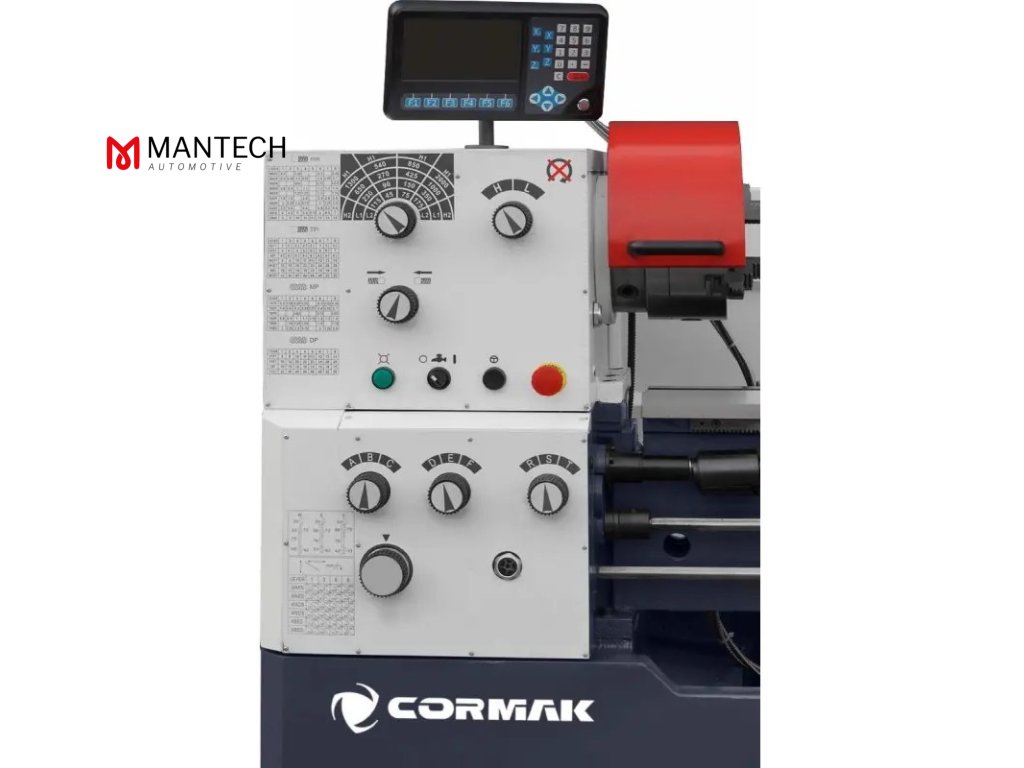

✅Vďaka vhodnej šírke lôžka (250 mm) zaisťuje sústruh stabilné a presné pracovné podmienky. Je vybavený vodiacou skrutkou a podávacím hriadeľom pre závitovanie, automatickým pozdĺžnym a priečnym posuvom a jednoduchým nastavením otáčok vretena a automatickým posuvom z ergonomického ovládacieho panela na prevodovke.

✅Okrem toho vám sústruh ponúka širokú škálu sústružených závitov, ako sú metrické, palcové, modulárne a D.P. Použitie hodín na sústruženie závitov umožňuje presné počítanie závitov, čo výrazne šetrí čas. Tento model má tiež vymeniteľný mostík, ktorý umožňuje sústruženie väčších obrobkov, ako sú kotúče, vďaka čomu je ideálny pre rôzne priemyselné použitie.

Špecifikácia:

• Max. priemer otáčania nad lôžkom: φ 420 mm
• Max. priemer otáčania vo vybraní mostíka x šírka: φ 580x204
• Točný priemer cez priečny suport: φ 255 mm
• Výška stredu vretena k lôžku: 205 mm
• Výška stredu vretena k zemi: 1180 mm
• Max. vzdialenosť medzi hrotmi: 1100 mm
• Šírka lôžka: 250 mm
• Max. veľkosť držiaka nástroja (ŠxV): 20x20 mm
• Max. posuv priečného suportu: 230 mm
• Maximálny zdvih horných saní:  145 mm

Hlavné údaje vretena:

• Vŕtanie vretena: φ 52 mm
• Hrot vretena: D1-6
• Kužeľ redukčného puzdra vretena: MT6/MT4
• Počet otáčok vretena: 16
• Rozsah otáčok vretena: 45 ~ 2000 ot./min

Závity, rozsah a typ posuvu:

• Priemer vodiacej skrutky: φ 28 mm
• Rozsah a počet metrických závitov: 0,2 ~ 14 mm (44 typov)
• Rozsah a počet palcových závitov: 2~56TPI (42 typov)
• Rozsah a počet modulárnych závitov: 0,2 ~ 3,5 MP (34 typov)
• Rozsah a počet závitov: DP 8 ~ 56DP (25 typov)
• Pozdĺžny posuv: 0,030 ~ 2,062 mm/ot (24 druhov)
• Priečny posuv: 0,005 ~ 0,365 mm/ot. (24 druhov)

Údaje koníka sústruhu:

• Zdvih pinoly koníka: 120 mm
• Priemer pinoly koníka: φ 50 mm
• Vnútorný kužeľ pinoly koníka: MT4

Rozmer motora sústruhu:

• Výkon hlavného motora: 3/4,5kW
• Výkon chladiaceho čerpadla: 0,125 kW

Hmotnosť a rozmery sústruhu:

• Celkové rozmery (DxŠxV): 198x90x142 cm
• Čistá hmotnosť: 1450 kg
• Celková hmotnosť sústruhu: 1550 kg
