Univerzálny sústruh 500 x 1500YC

Podrobný popis

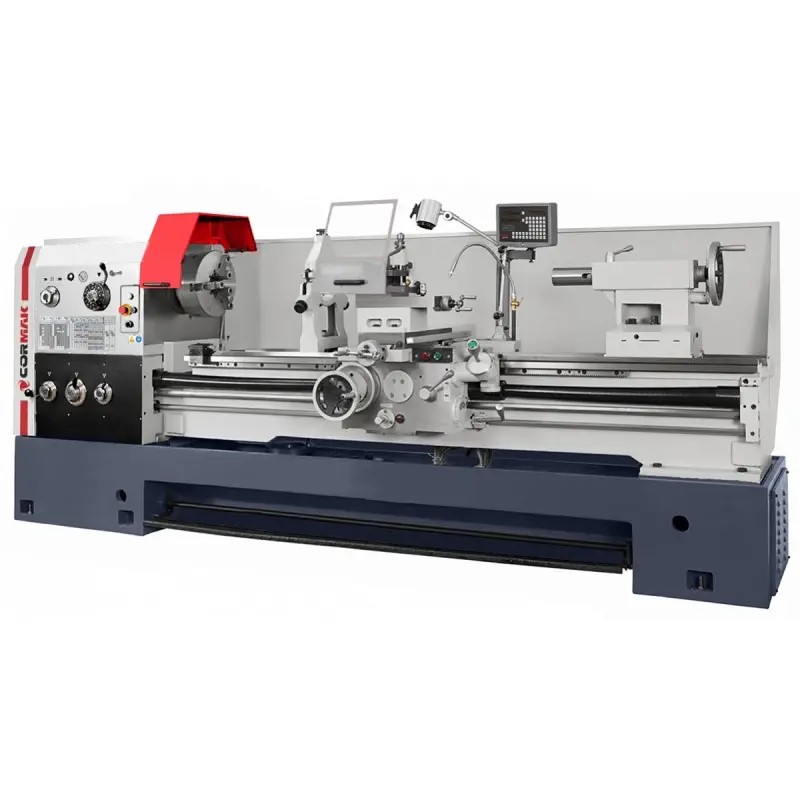

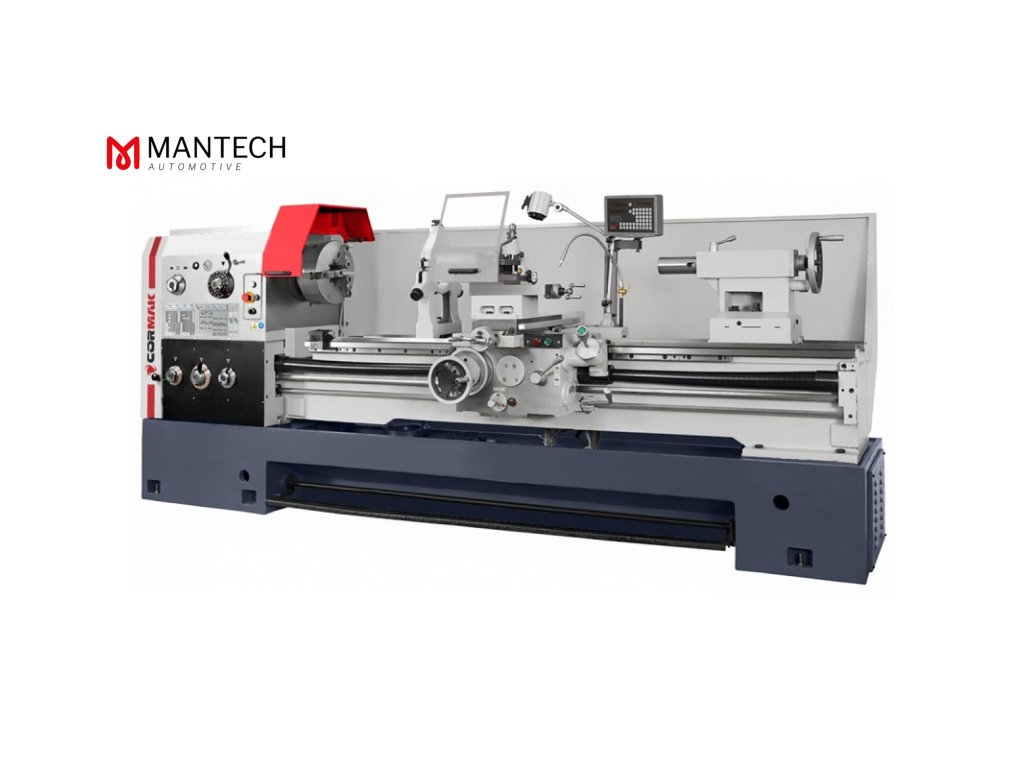

✅ Priemyselný kovový sústruh CORMAK 500x1500YC - pevná liatinová konštrukcia lôžka, vybavený 12-rýchlostnou prevodovkou s výkonným indukčným motorom 7,5 kW/400V - maximálny krútiaci moment, veľký priechod vretena 105 mm. Odporúča sa na sústruženie tvrdých ocelí, mechanické sústruženie. Môže byť použitý pre mnoho úloh, ako je vnútorné a vonkajšie sústruženie, kužeľ, leštenie, metrické a palcové závitovanie, vŕtanie a preťahovanie. Používa sa v opravovniach, nástrojárňach a v sériovej výrobe.

Technické údaje

• Priemer otáčania nad lôžkom: 500 mm
• Priemer otáčania nad supotrom: 300 mm
• Priemer otáčania v dutine mostíka: 710 mm
• Dĺžka otáčania v dutine mostíka: 240 mm
• Vzdialenosť medzi hrotmi: 1500 mm
• Lôžko: indukčne tvrdené
• Šírka lôžka: 400 mm
• Priemer skľučovadla sústruhu: 315 mm
• Priemer otvoru vretena: 105 mm
• Hrot vretena: D1-8 CAMLOCK
• Objímka vretena: MK 6
• Rozsah otáčok vretena: 36 - 1600 ot./min (12)
• Maximálne rozmery nástroja: 25 x 25 mm
• Rozsah pozdĺžneho posuvu: 0,063 - 2,52 mm/ot.
• Rozsah priečneho posuvu: 0,027 - 1,07 mm/ot.
• Metrický závit: 1 - 14 mm (22 typov)
• Palcový závit: 28-2 stúpanie/palec (25 typov)
• Modulárny závit: 0,5-7 mm (18 typov)
• D.P. závit: 56-4 D.P. (24 druhov)
• Pozdĺžny zrýchlený posuv: pozdĺžny - 4,5 m/min., priečny - 1,9 m/min.
• Priemer pinoly koníka: 75 mm
• Predĺženie pinoly koníka: 150 mm
• Koniec pinoly koníka: MK 5
• Digitálny odpočet: pre 3 osi
• Výkon hlavného motora S1/S6: 7,5/9 kW
• Výkon čerpadla chladiacej kvapaliny S1/S6: 40/48 W
• Celkové rozmery: 3132 x 975 x 1270 mm
• Hmotnosť cca.: 3300 kg (±2%)

Hlavné výhody:

• Univerzálny sústruh CORMAK 500 x 1500YC je možné použiť na mnoho úloh, ako je vnútorné a vonkajšie sústruženie, kužeľ, leštenie, metrické, palcové modulárne a DP závitovanie, vŕtanie a preťahovanie.
• Pevná liatinová konštrukcia lôžka zaisťuje maximálne zníženie vibrácií. Lôžko je navyše vytvrdené a precízne vybrúsené. Vhodná šírka lôžka 400 mm zaisťuje stabilné a presné pracovné podmienky. Lôžko stroja je mimoriadne odolné voči skrúteniu a nevibruje, čo je základnou podmienkou presného sústruženia.
• Centrálny systém prepínania posunu, podávacia skrutka a podávací hriadeľ na rezanie závitov.

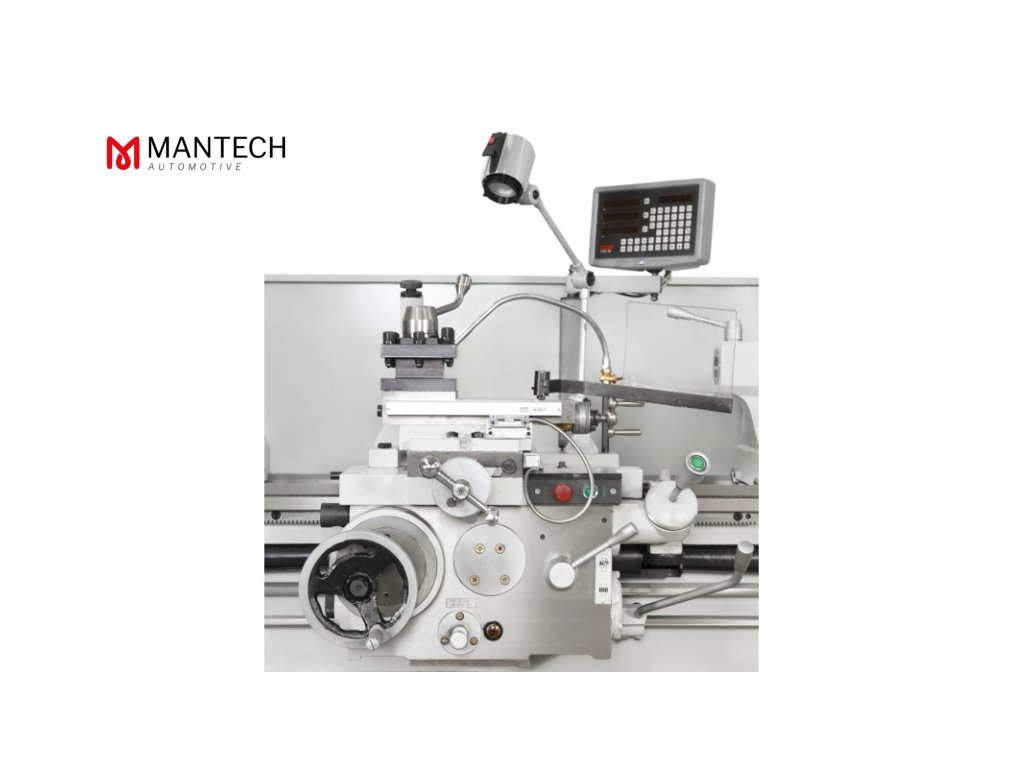

• Digitálny údaj funguje v (3) troch osiach pohybu: pozdĺžna, priečna, horné sane. Spracovaný elektronický signál z optických pravítok vizualizuje získané hodnoty z pohybov pozdĺž osí na digitálnej obrazovke.
• Sústruh vybavený vysoko kvalitným zosilneným systémom uloženia vretena. Moderné ložisko hlavného vretena s guľôčkovými ložiskami.
• Optimálne pracovné výsledky zaisťuje veľký priechod vretena 105 mm, 3-čeľusťové skľučovadlo sústruhu 315 mm a výkonný 7,5 kW motor.
• Systém rýchleho pozdĺžneho a priečneho posuvu výrazne skracuje čas obrábania a zvyšuje produktivitu.
• Kalené a brúsené ozubené kolesa vo vretenovom prevode – zaisťujú dlhodobú prevádzkovú stabilitu.
• Vybavený vodiacou skrutkou a podávacím hriadeľom pre závitovanie, automatický pozdĺžny a priečny posuv.
• Jednoduché nastavenie otáčok vretena a automatický posuv z ergonomického ovládacieho panela na prevodovke.
• Široká škála sústružených závitov: metrický (22) 1 - 14 mm, palcový (25) 2-28 T.P.I, modulárny (18) 0,5-7 M.P., D.P. (24) 4-56 D.P. Sústruženie pravých a ľavých závitov.
• Hodiny na sústruženie závitov určené na presné počítanie závitov. Táto funkcia je navrhnutá tak, aby šetrila čas tým, že umožňuje uvoľnenie matice vodiacej skrutky niekoľkými pohybmi, aby sa suport rýchlo a manuálne vrátil do pôvodnej polohy.
• Lôžko má vymeniteľný mostík pre otáčanie väčších prvkov, napr. Tento model sústruhu umožňuje obrábanie maximálneho priemeru 710 mm s odstráneným mostíkom.
