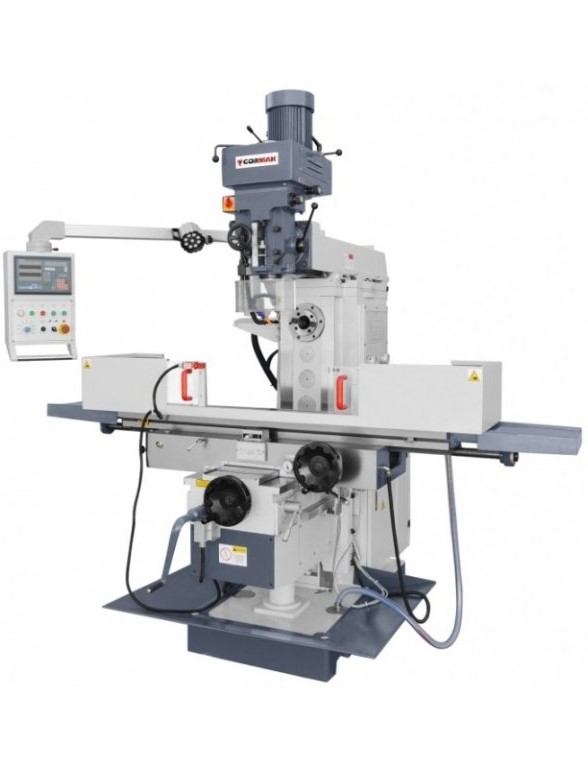

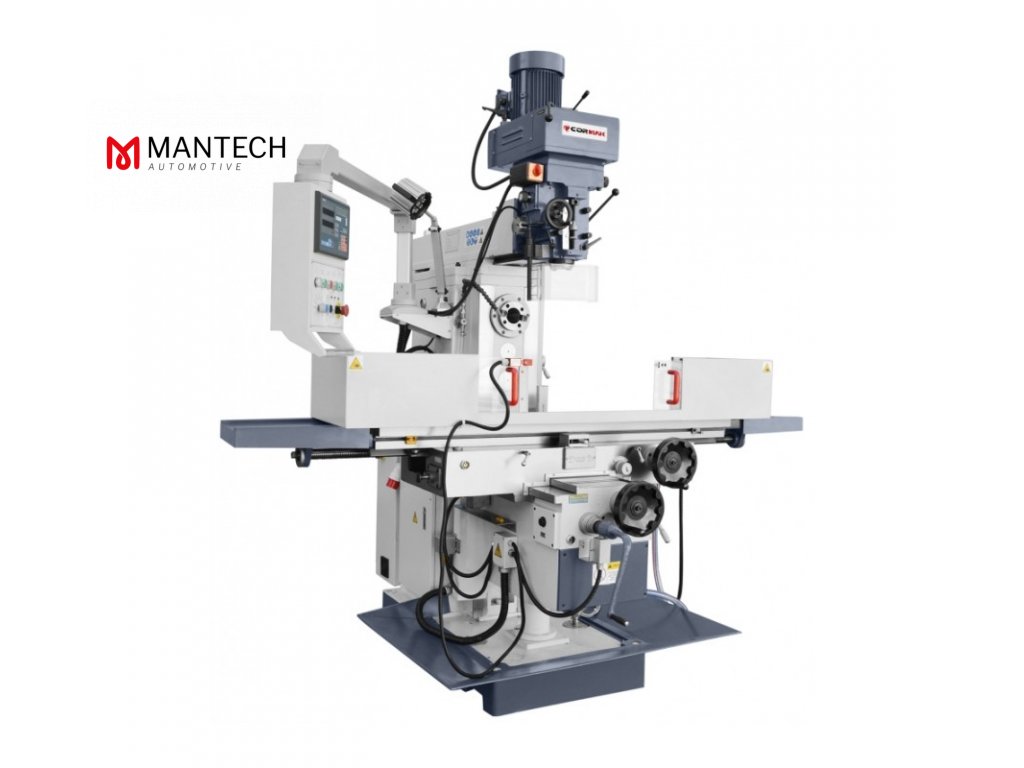

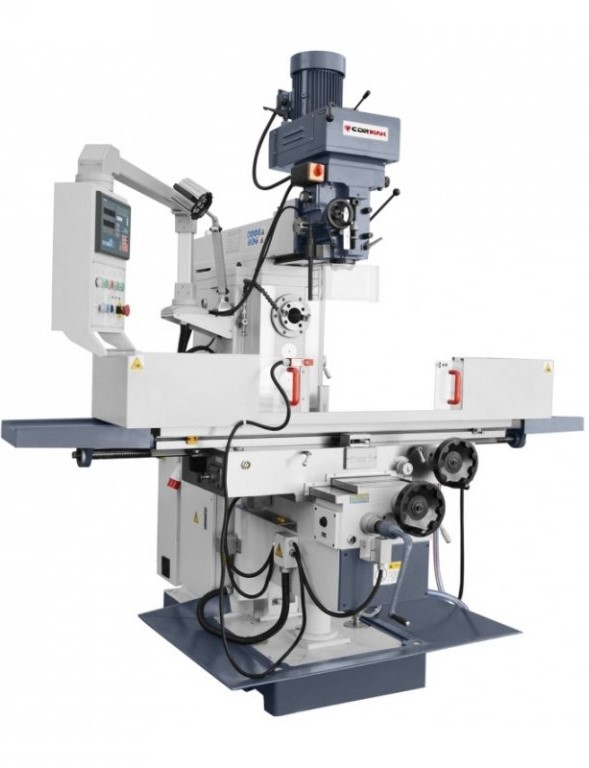

Univerzálna frézka XL6336L SERVO

Podrobný popis

Vlastnosti stroja

• vysoká spoľahlivosť všetkých použitých komponentov, ako aj ich životnosť výrazne znižujú potrebu údržby, čím zaisťujú väčšiu dostupnosť zariadenia

• veľmi pevné telo stroja s osvedčenou konštrukciou a veľmi starostlivým spracovaním

• presne nastaviteľné lichobežníkové vodidlá v osi X a široké obdĺžnikové vodidlá v osi Y / Z

• trvanlivá presnosť vďaka vodiacim skrutkám vo všetkých osiach

• všetky vodidlá sú kalené a brúsené a vďaka systému centrálneho mazania sú zásobované olejom pre vodidlá

• veľký, otočný ovládací panel s integrovaným indikátorom polohy

Technické špecifikácie

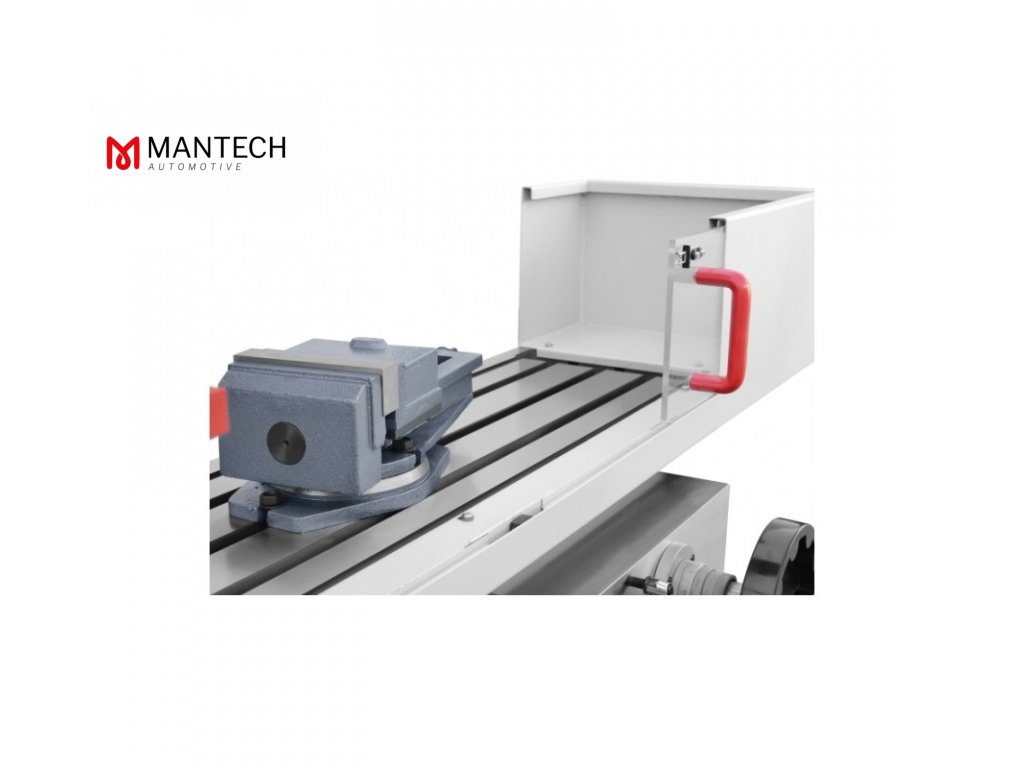

PRACOVNÉ ROZMERY TABUĽKY - 1650 mm x 360 mm

PODĹŽNY POSUN STOLA - 1 300 mm

POHYB VERTIKÁLNEHO STOLA - 450 mm

KUŽEL HORIZONTÁLNEHO VRETENA - ISO 50

Kužeľ vertikálneho vretena - ISO 40

POČET T-AUTOMATOV NA STOLE - 3

ŠÍRKA T-SLOTU - 14 mm

VZDIALENOSŤ MEDZI T-SLOTMI - 95 mm

VZDIALENOSŤ VERTIKÁLNEHO VRETENA OD STĹPCA - 160 - 660 mm

VZDIALENOSŤ VERTIKÁLNEHO VRETENA K STOLU - 40 - 460 mm

TYP VERTIKÁLNEJ HLAVY - otočné o 45 °

ROZŠÍRENIE VERTIKÁLNEHO VRETENA - 150 mm

OTOČNÁ RÝCHLOSŤ VERTIKÁLNEHO VRETENA - 50 - 3 000 ot./min

HORIZONTÁLNA RÝCHLOSŤ OTOČNÉHO VRETENA - 58-1800 ot./min

ROZSAH STOLOVÉHO PODÁVANIA (X / Y) - 25-800 mm / min

ROZSAH POSUVU (X / Y / Z) - 1 000/1000/335 mm / min

SIEŤOVÝ MOTOROVÝ VÝKON (VERTIKÁLNY / HORIZONTÁLNY) - 3,7 kW / 5,5 kW

POHON SERVO - 2,36 kW 15 Nm

VÝKON CHLADIACEHO ČERPADLA - 90 W.

ČISTÁ HMOTNOSŤ - 2750 kg

Výbava závisí od verzie

• digitálny výstup pre 3 osi

• nástroje na údržbu
