Sústružná frézka 250x750 + vŕtací stroj CORMAK
Kód: 14045
Tisíce spokojných zákazníkov
Toto sú reálne fotografie od naších zákazníkov
Podrobný popis

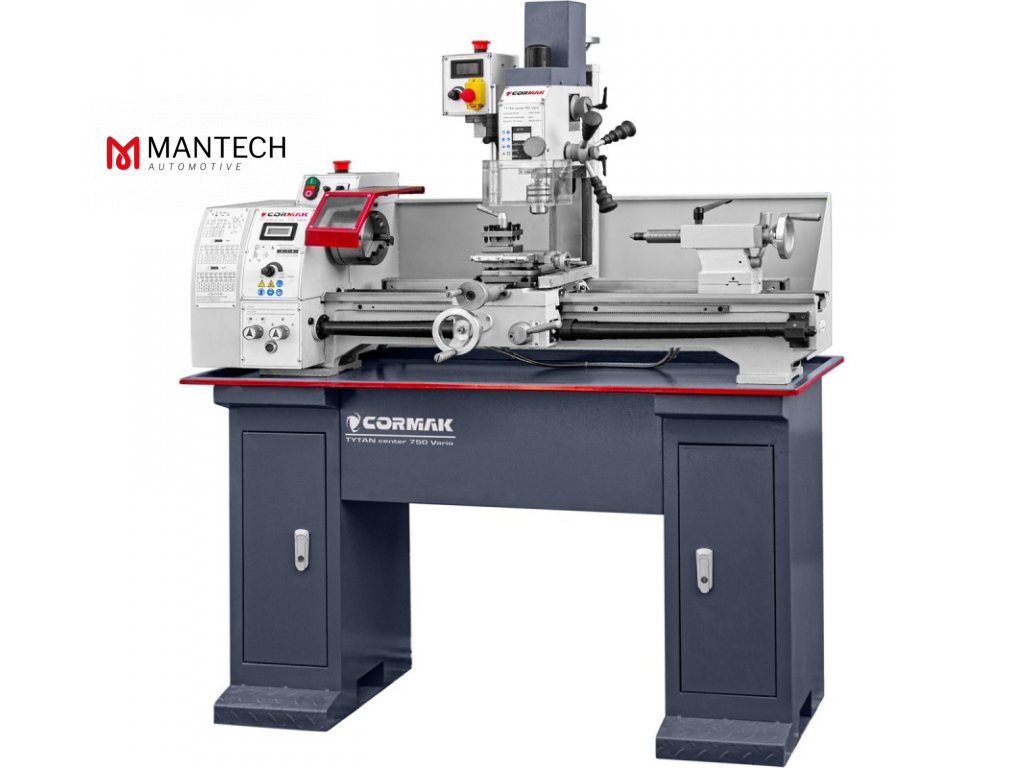

SÚSTRUŽNÁ FRÉZKA TYTAN CENTER 750 VARIO
Sústruhová frézka TYTAN CENTER 750 Vario je kombináciou dvoch strojov, čo sa prejavuje jednoduchosťou obsluhy a úsporou miesta v pracovnom priestore. Má plynulú reguláciu otáčania sústružníckeho a frézovacieho vretena. Sústruženie: 250 x 750mm, 0,75 kW/230V + Frézovanie: 0,6 kW/230V.
- Funkcie sústruženia: spracovanie vonkajších a vnútorných valcových plôch, rezanie závitov na nich, rezanie polotovarov.
- Funkcie frézovania: frézovanie drážok, vŕtanie a vystružovanie otvorov. Používa sa v malých priemyselných podnikoch, dielňach, garážach atď.
SADA OBSAHUJE SADU NOŽOV 12x12 mm (11 ks)
Súprava sústružníckych nožov 12x12 mm z kvalitnej ocele.
Čepele nožov z tvrdokovu umožňujú presné opracovanie kovov.
Sada obsahuje 11 nožov 12x12mm:
- DIN 4971R DIN 4975 DIN 4980L
- DIN 4972R DIN 4976 DIN 4980R
- DIN 4973R DIN 4977R DIN 4981R
- DIN 4974R DIN 4978R
Popis stroja

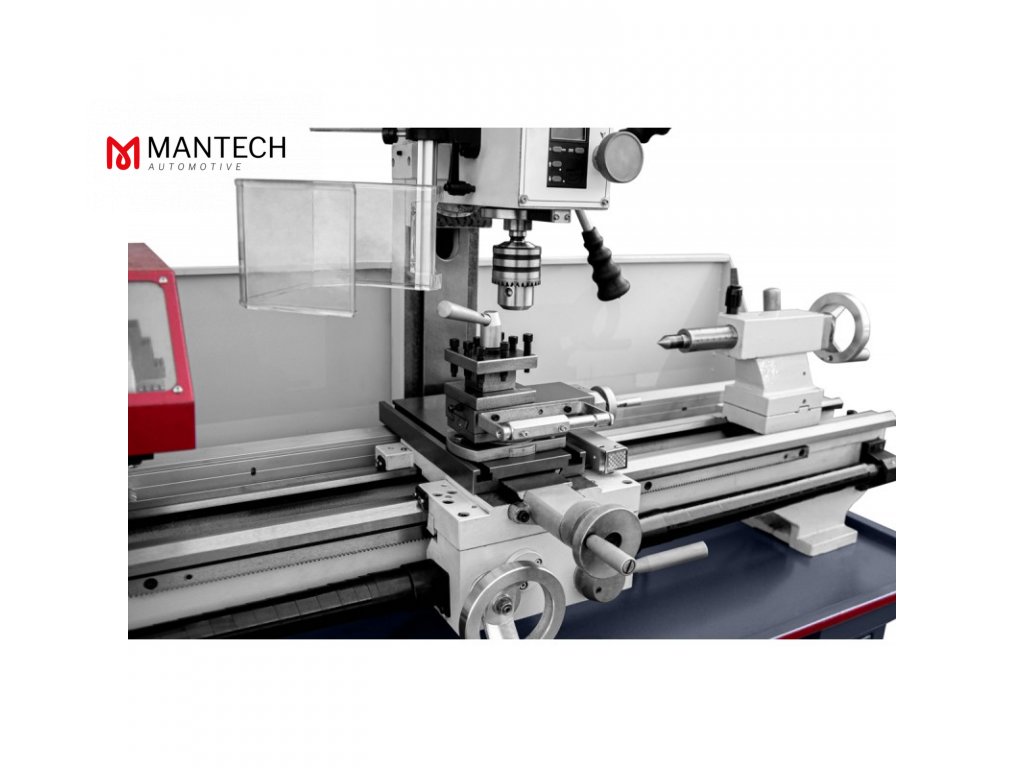

Konštrukcia stroja spája dve zariadenia - sústruh a frézku. Každý zo strojov má samostatný motor s plynulou reguláciou otáčok, čo môže výrazne skrátiť čas nastavovania a kalibrácie parametrov. Sústružnícky frézovací stroj je vhodný na výrobu súčiastok so zložitou konfiguráciou, bez potreby preinštalovania na iný stroj - čo má pozitívny vplyv na obrábacie a výrobné časy. Stroj má širokú škálu aplikácií, počnúc ostrením dielov, frézovaním drážok a končiac vŕtaním otvorov mimo osi a pod určitým uhlom.

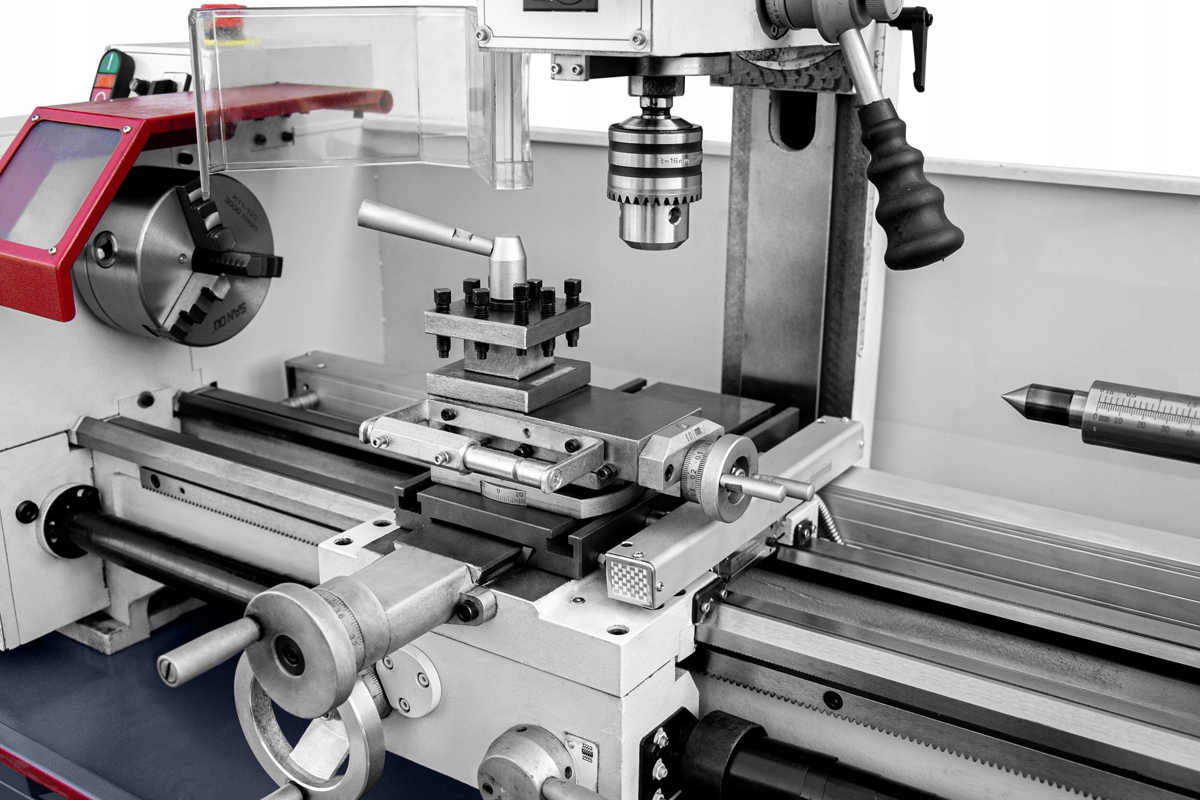

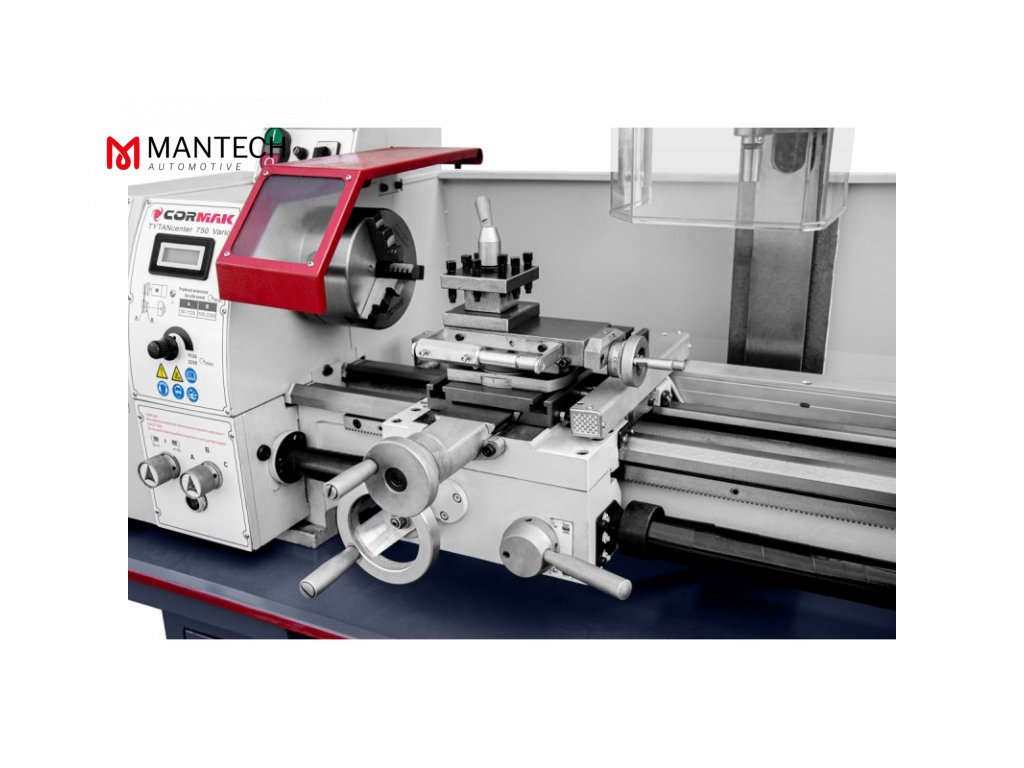

Sústruh
- Moderný motor s plynulou reguláciou otáčok na vretene zaisťuje komfort práce a skracuje čas kalibrácie stroja.

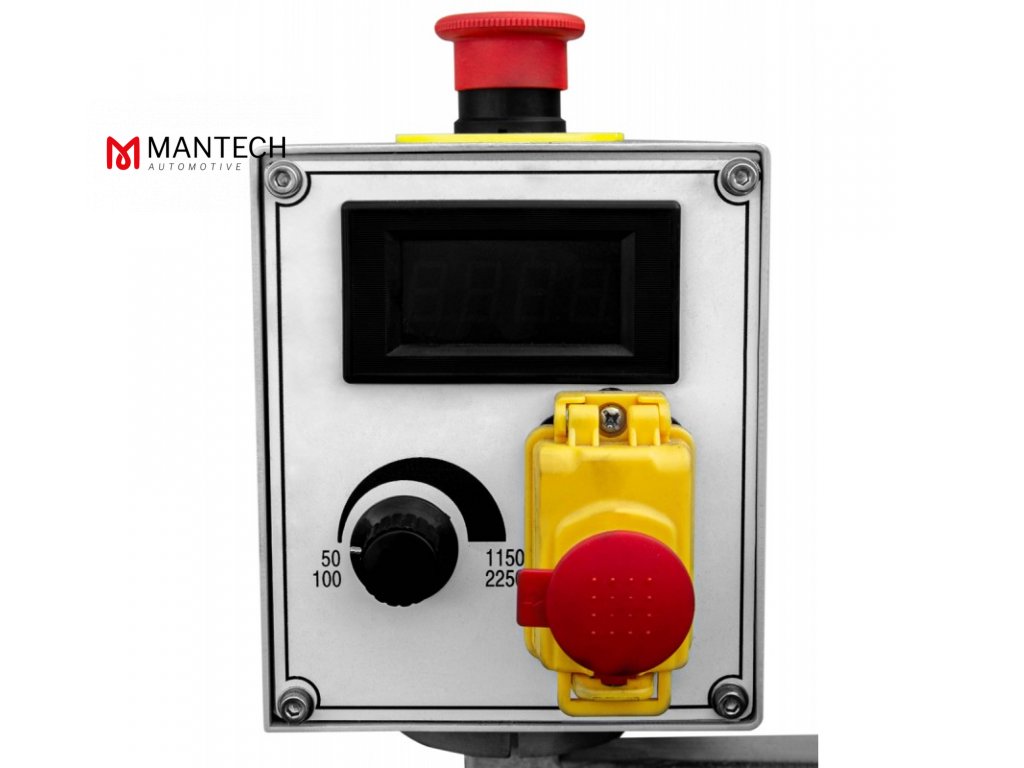

- LCD obrazovka so zobrazením otáčok vretena slúži na ovládanie a rýchle nastavenie otáčok vretena pri nastavovaní režimov rezania a závitovania.
- Dva rozsahy otáčok vretena: znížené (50-1125) pre obrábanie tvrdých ocelí a zvýšené (100-2250) pre presné sústruženie pri vysokých rýchlostiach.
- Rezanie závitov: metrický - 18 stupňov (0,2-3,5), palcový - 21 stupňov (8-56) možnosť rezať ľavý a pravý závit.
- Automatický pozdĺžny posuv má 6 rýchlostných rozsahov (0,07 až 0,40) mm/ot. - Znižuje čas obrábania a zlepšuje kvalitu pri sústružení dlhých dielov.

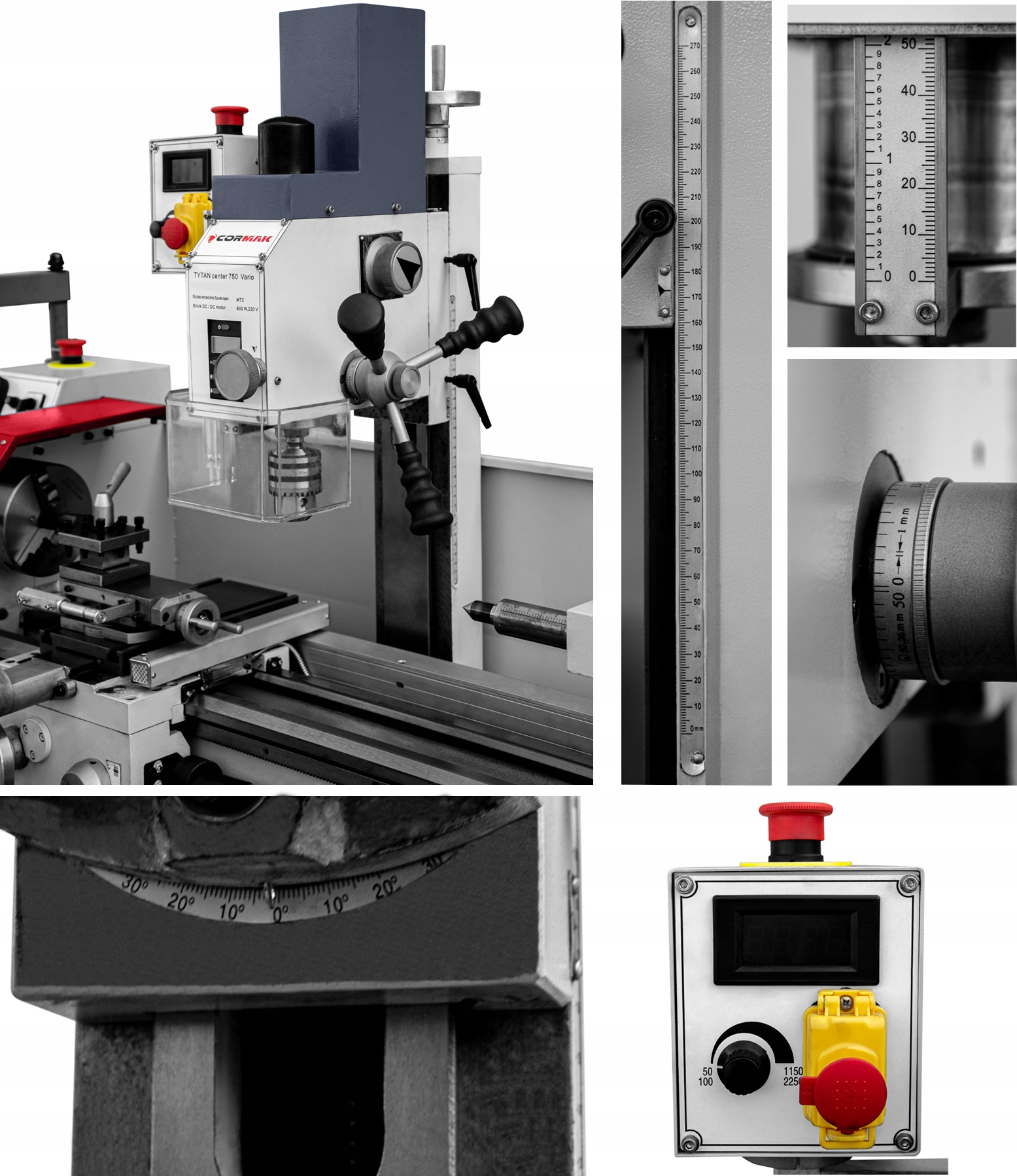

Fréza
- Moderný motor s plynulou reguláciou otáčok na vretene
- Dva rozsahy otáčok vretena: znížené (50-1125) a zvýšené (100-2250).
- Na ovládanie a rýchle nastavenie otáčok slúži LCD obrazovka so zobrazením otáčok vretena
- Frézovacia hlava je vybavená 2-rýchlostnou prevodovkou, ktorá zvyšuje krútiaci moment pri premene výkonu.
- Panel indikátora polohy nástroja - zobrazuje a zaznamenáva sklon brka s presnosťou na stotiny milimetra. To vám umožní nastaviť presné rozmery hĺbky vŕtania a frézovania a eliminovať odpad.
- Nastaviteľná hlava v uhle ± 90° - to vám umožní vŕtať otvory a frézovať pod určitým uhlom.
- Pevný pohyb frézovacej hlavy pozdĺž rybinových vedení zaisťuje vysokú presnosť a kvalitu obrábania.
- Pred frézovaním je potrebné demontovať stojan sústruhu a na jeho miesto namontovať strojný zverák. Veľkosť pracovnej plochy je 225x125 mm, vzdialenosť medzi drážkami je 100 mm, veľkosť drážky je 9x16 mm. Maximálny bočný pohyb frézovacej hlavy je 115 mm.
Technické parametre
SÚSTRUH
- Priemer otáčania nad lôžkom: 250 mm
- Priemer otáčania nad vozňom: 150 mm
- zdialenosť medzi zubami: 750 mm
- Šírka lôžka: 135 mm
- Vývrt vretena: 29 mm
- Kužeľ vretena: MK4
- Nastavenie otáčok vretena: Płynna (2 zakresy)
- Rýchlosť vretena: 50-1125 | 100-2250 obr./min
- Počet a rozsah metrických závitov: (18) 0,2-3,5 mm/obr.
- Počet a rozsah palcových závitov: (21) 8-56 zw./cal
- Počet a rozsah pozdĺžnych posuvov: (6) 0,07-0,4 mm/obr.
- Rozsah pohybu horného posúvača: 70 mm
- Rozsah priečneho posunu: 130 mm
- Rozsah pozdĺžneho posunu: 630 mm
- Priemer objímky koníka: 30 mm
- Predĺženie objímky koníka: 70 mm
- Koníkový kužeľ: MK2
- Veľkosť rukoväte: 125 mm
- Výkon motora / napájacie napätie: 0,75 kW / 230 V
- Rozmer nástroja: 12 x 12 mm
Technické parametre
FRÉZA
- Priemer vŕtania: 13 mm
- Priemer palcovej frézy: 13 mm
- Priemer čelnej frézy: 50 mm
- Kužeľ vretena: MK2
- Predĺženie vretenového brka: 50 mm
- Vzdialenosť medzi hrotom vretena a stolom: 43 - 250 mm
- Vzdialenosť osi vretena od stĺpika: 170 mm
- Rotácia hlavy: +/-90°
- Rozsah otáčok vretena: 50 - 2250 obr./min
- Rozmer a počet T-drážok: 8 mm/2
- Výkon motora / napájacie napätie: 0,6 kW / 230V
VŠEOBECNÉ PARAMETRE
- Rozmery DxŠxV: 1350 x 580 x 1630 mm
- Hmotnosť: 230 kg

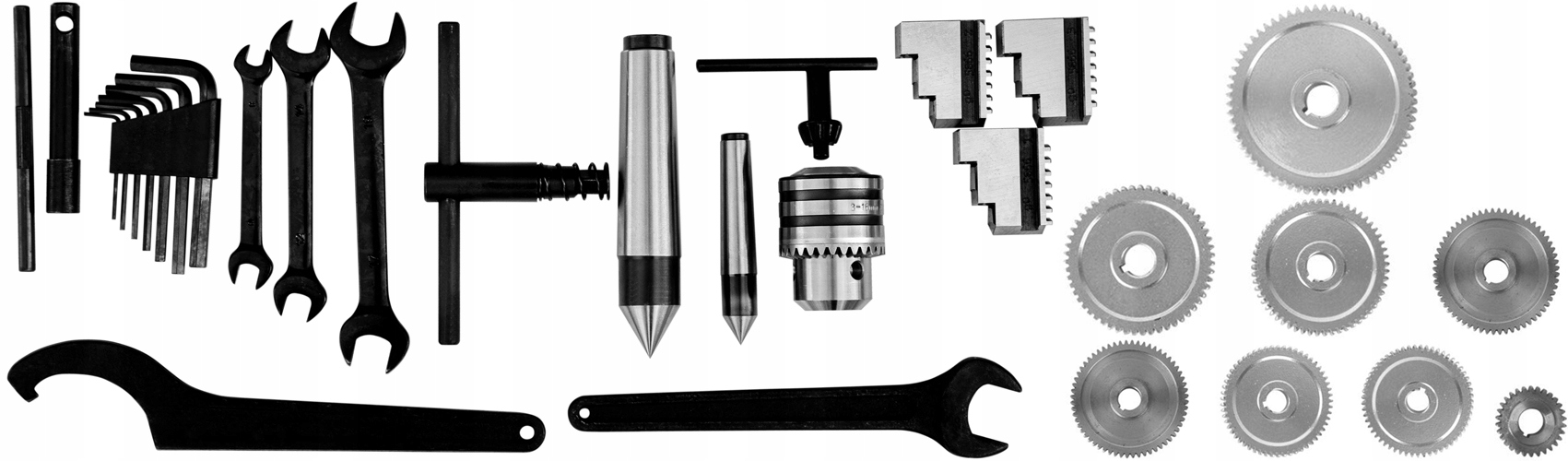

Štandardná výbava
- Sada nožov (12 x 12 mm) 11 ks.
- Základňa pre sústruh-frézku
- 3-čeľusťové skľučovadlo sústruhu 125 mm
- Ľavé čeľuste
- Hrot: MK4, MK2
- Rukoväť vŕtania B16 3-16mm
- Vŕtací tŕňi MK2/B16
- Posuvné kolesa
- Maznica
- Skľučovadlo a kľúč držiaka
- Sada servisných nástrojov
- Návod na použitie v slovenštine
Voliteľná výbava:
- Sústružnícky stred rotačný kužeľ MK2
- Strojový zverák 100x80 mm
- Súprava kobaltových vrtákov HSS-CO5 / 1-10
- Univerzálny chladiaci systém
- Emulgačný olej, chladiaca kvapalina na obrábanie ES-12 5L
