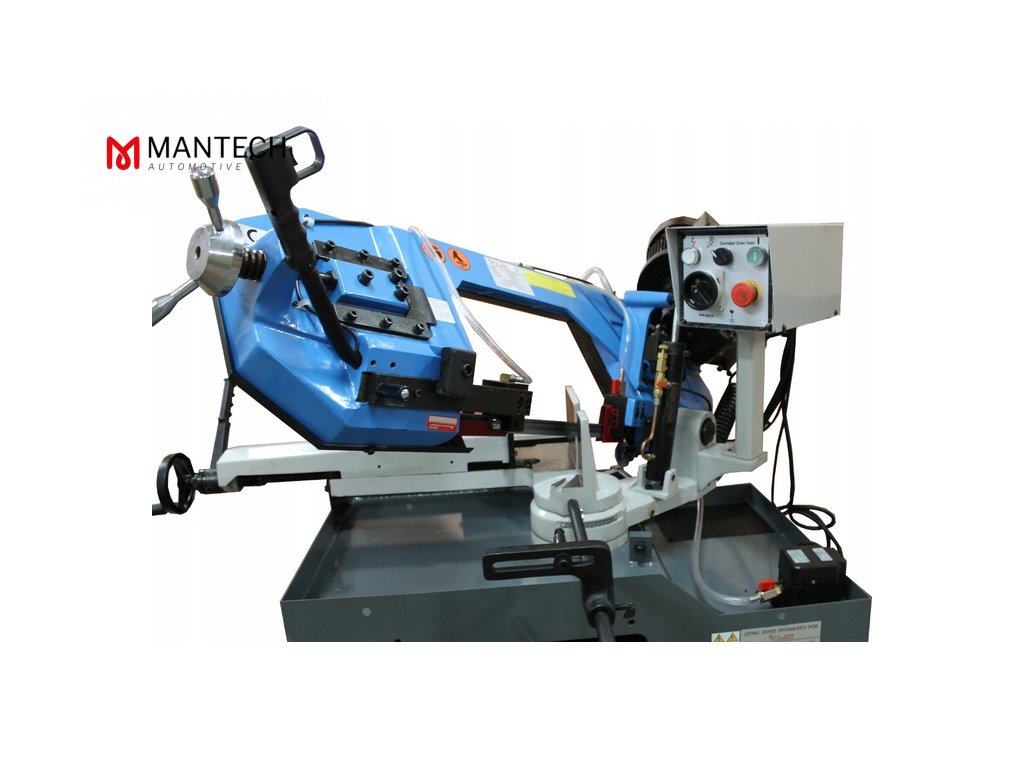

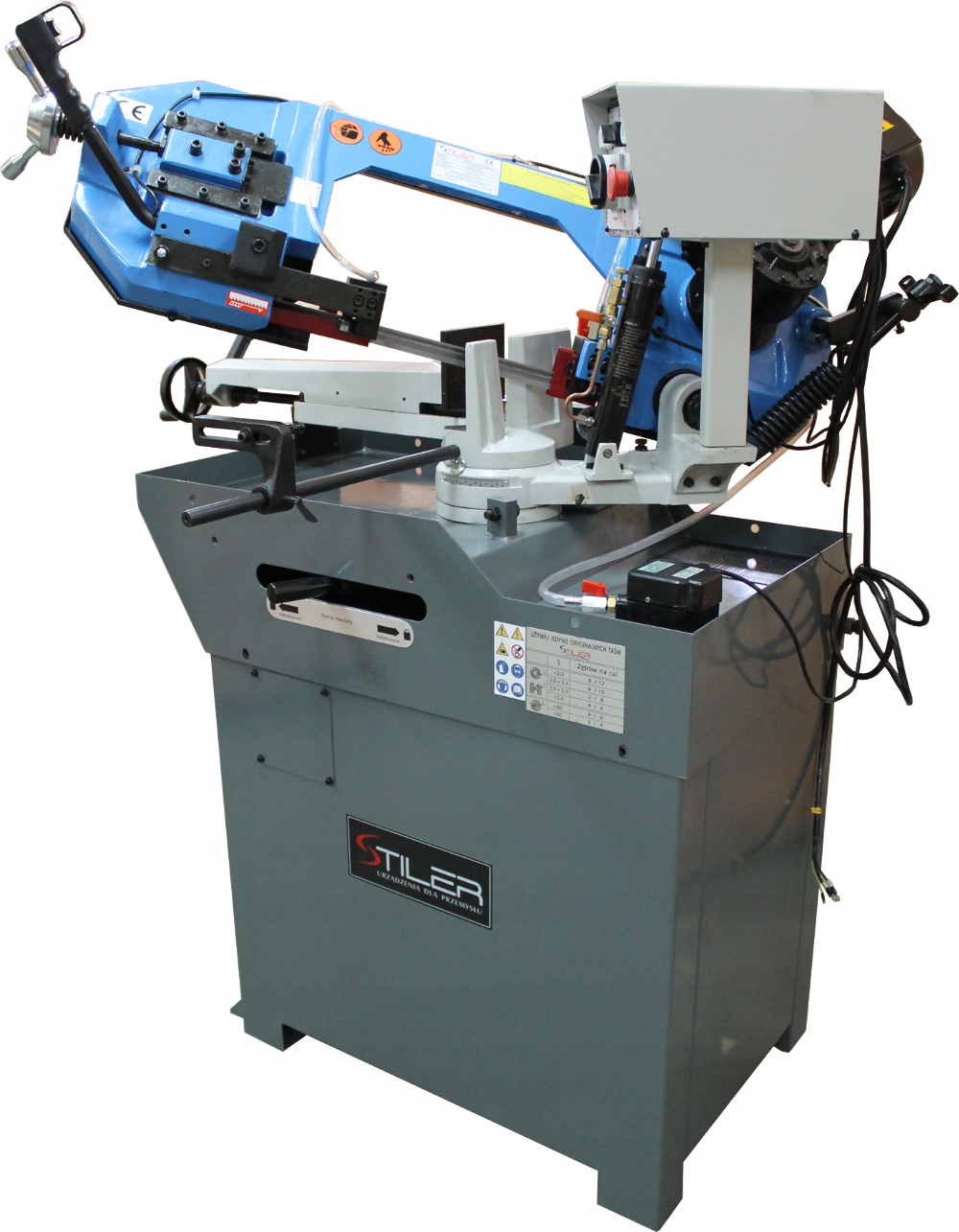

Pásová píla STILER BS 260G

Podrobný popis

Medzi hlavné výhody stroja patria: otočné rameno do 60 ° , hydraulický valec novej generácie, výkonnejší motor s výkonom 1,1 kW , účinnejší chladiaci systém .

Technické dáta:

• Ø max.: 230 mm
• V x B max.:  260 x 150 mm
• Veľkosť strihacieho pásu: 2455 x 27 x 0,9 mm
• Napájanie: 3 fázy 400V 1,1 kW
• Nar. pokles ramena: Hydraulický valec
• Lineárna rýchlosť pásu: 36/72 m / min
• Rýchlosť rezania: plynulá 0-50 m / min

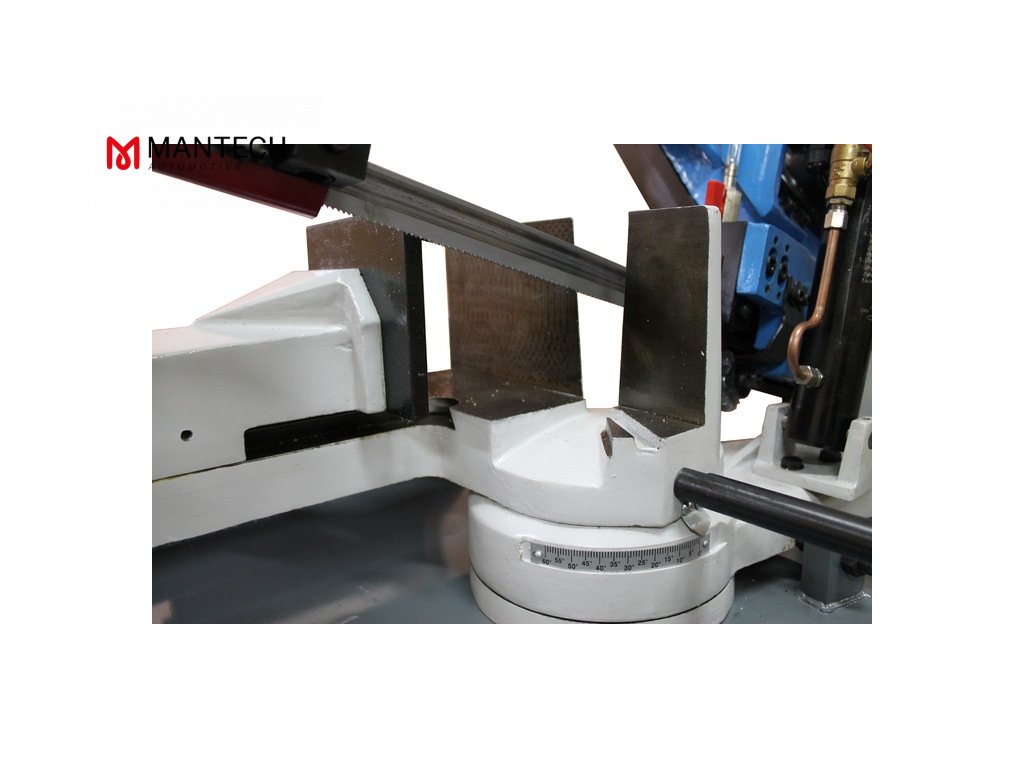

• Otočné rameno: až 60 °
• Výška podstavca zveráka: 900 mm
• Hmotnosť: 230 kg

Špecifikácia:

• Masívna, stabilná a rafinovaná štruktúra a rameno vyrobené z jednej liatinovej liatiny poskytuje stroju veľmi vysokú tuhosť a stabilitu pri rezaní, čo má za následok presnosť rezania a dlhú bezporuchovú prevádzku.
• Konštrukcia a použitie 27 mm širokého strihacieho pásu umožňuje plný výkon viacsériových rezov oboch profilov a všetkých detailov.
• Vedenia pásov sú vybavené špeciálnymi vložkami a ložiskami z tvrdokovu. To má obrovský vplyv na vedenie pásu, životnosť, rovnosť, presnosť a kvalitu rezu.
• Tvrdokovové vedenie výrazne znižuje opotrebenie stroja a samotného kotúča !!!
• Rýchlosť rezania je regulovaná hydraulickým valcom.
• Stroj je vybavený ťažnou pružinou a rýchlym upnutím zveráka.
• Rýchlosť posuvu sa reguluje na ovládacom paneli rezacieho stroja. Máme na výber  dvoma rýchlosťami strihacieho pásu 36 a 72 m / min.
• V dolnej polohe ramena (po rezaní materiálu) sa pohon pilového pásu a chladiaci systém  automaticky vypnú.
• Bezpečnosť bude zaistená krytmi strihacieho pásu a mikrospínačmi, ktoré po ukončení rezacieho cyklu alebo otvorení niektorého z krytov zastavia činnosť motora. Ďalšia ochrana spočíva v automatickom vypnutí rezača v prípade jeho pretrhnutia.
• Motor je vybavený tepelnými poistkami  novej generácie.
• Základňa je vyrobená ako pevné teleso zvárané z oceľových plechov. Vo vnútri sa nachádza samostatná nádrž na chladiacu kvapalinu s elektrickým čerpadlom a veľkou odtokovou misou.
• Tvar hornej časti základne poskytuje nádrž na vypúšťanie chladiacej kvapaliny a zachytávanie triesok vznikajúcich pri rezaní materiálu.
• K základni je pripevnený  liatinový pracovný stôl  s otočným ramenom a  ovládacím panelom  na samostatnom podstavci.
• V procese rezania je hlavným rezným pohybom pohyb strihacieho pásu a pohyb ramena zostupujúci.
• Rýchlosť poklesu ramena (rýchlosť rezania) je regulovaná  hydraulickým pohonom .
• Pohon z motora na hnaciu remenicu sa prenáša pomocou  bezúdržbového závitovkového prevodu.

Rozsah rezu:

Uhol 0 °:

• Rúra - ø230 mm
• Profil - 260 x 150 mm
• Štvorec - 225 x 225 mm

Uhol 45 °:

• Potrubie - ø165 mm
• Profil - 180 x 130 mm
• Štvorec - 165 x 165 mm

Uhol 60 °:

• Potrubie - ø105 mm
• Profil - 100 x 90 mm
• Štvorec - 110 x 110 mm

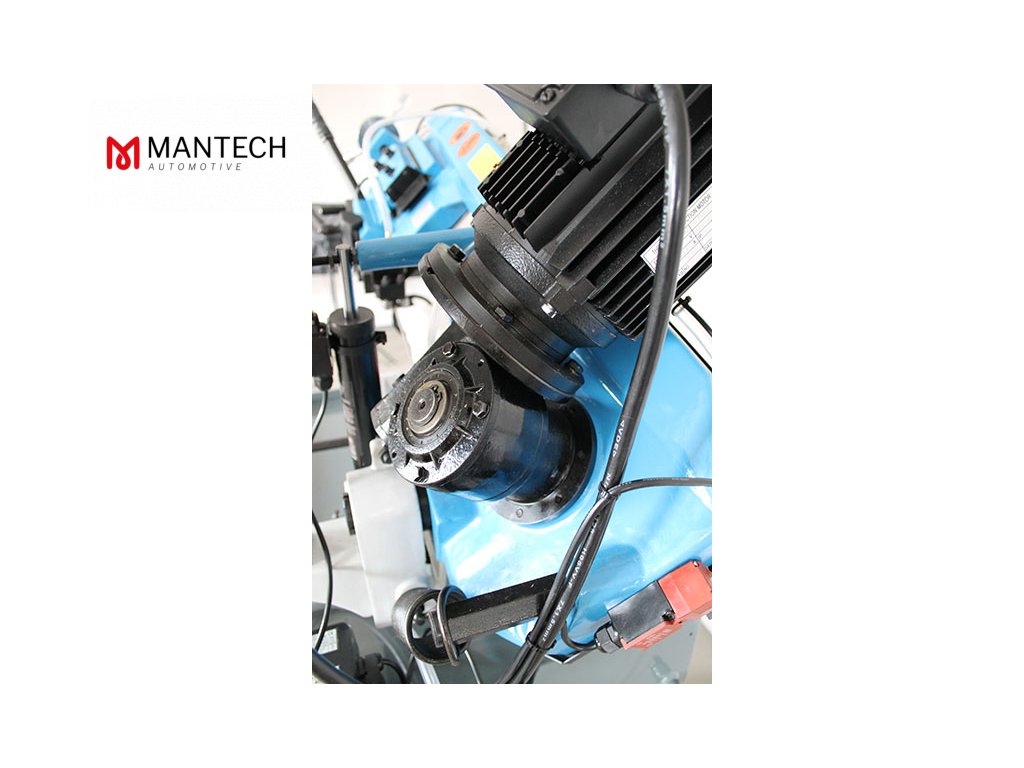

Nový výkonnejší trojfázový motor s prevodovkou s výkonom 1,1 kW a 400 V zaisťuje vysoký výkon stroja a jeho bezproblémový servis a prevádzku. Vďaka zaradenému rýchlostnému stupňu je možné na ovládacom paneli ľahko meniť rýchlosť pásu.
