Podrobný popis

Technické dáta:

• Veľkosť rezacieho pásu [mm]:  1640 x 13 x 0,65
• Napnutím pásu:  mechanické (manuálne)
• Rýchlosť pásu [m / min]:  23, 34, 54
• Nastavenie sklonu ramená:  plynulé pomocou hydraulického valca
• Odchýlka rámu:  -45 ° - 60 °
• Vypnutím:  automatický limit, I / O podľa IP 54
• Napájanie:  230 V / 400V

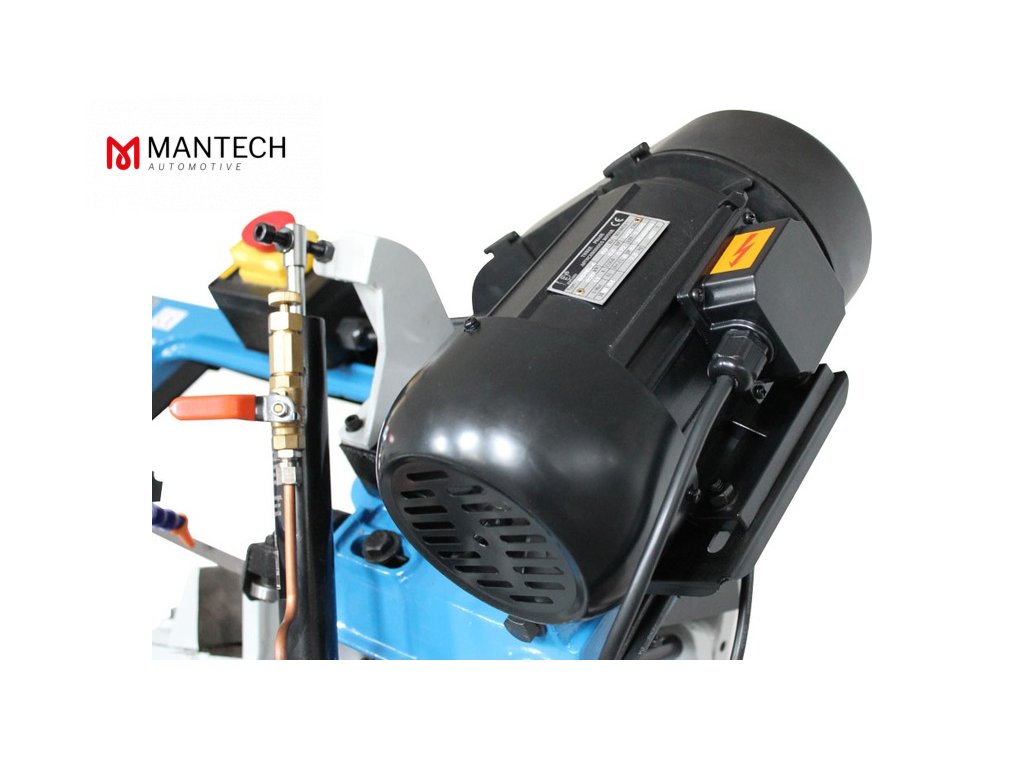

• Výkon motora:  S1 550W
• Hmotnosť [kg]:  103
• Rozmery:  1000 x 550 x 110

Vlastnosti stroja:

• Hydraulický valec na reguláciám rýchlosti spúšťania ramená.

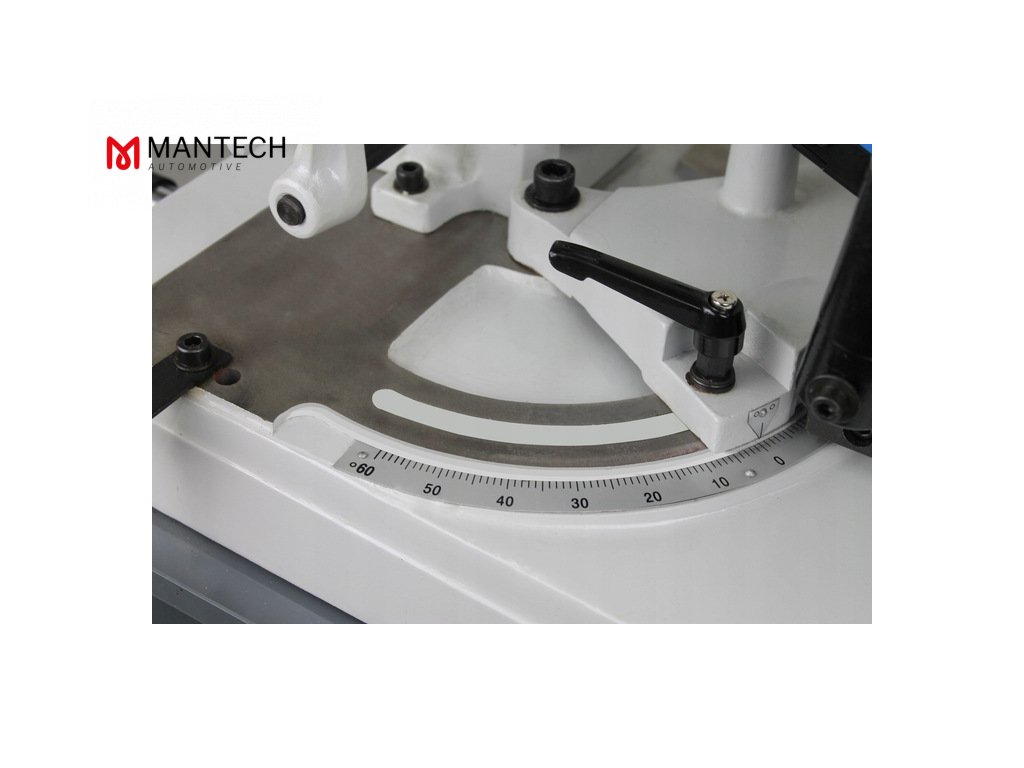

• Otočné rameno umožňuje rezanie v  uhle -45 ° / + 60 °  .

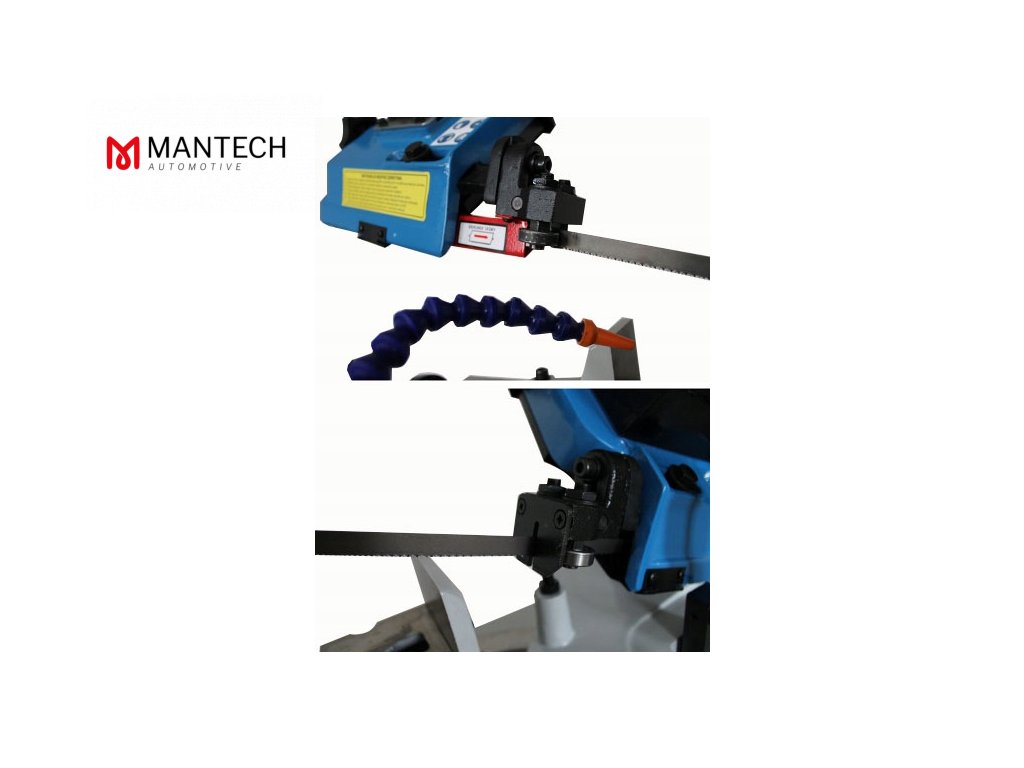

• Novšie a silnejšími 3-bodové vedeniami ložísk pásu.
• Masívna, stabilná a rafinovaná konštrukcia a rameno vyrobené z liatina poskytujte stroju veľmi vysoko tuhosť a stabilitu pri rezaní, čo sa prejav v presnosti rezaním.
• Rýchlosť posuvu je regulovaná na kladkách. Môže si vybrať z   Troch rýchlosti rezacieho pásu 23, 34 a 54 m / min.
• Bezpečnosť je zaistená krytmi strihacieho pásu a mikrospínače, ktoré zastavujte činnosť motora po dokončení rezacieho cyklu Alebo po otvorený niektorého z krytové.

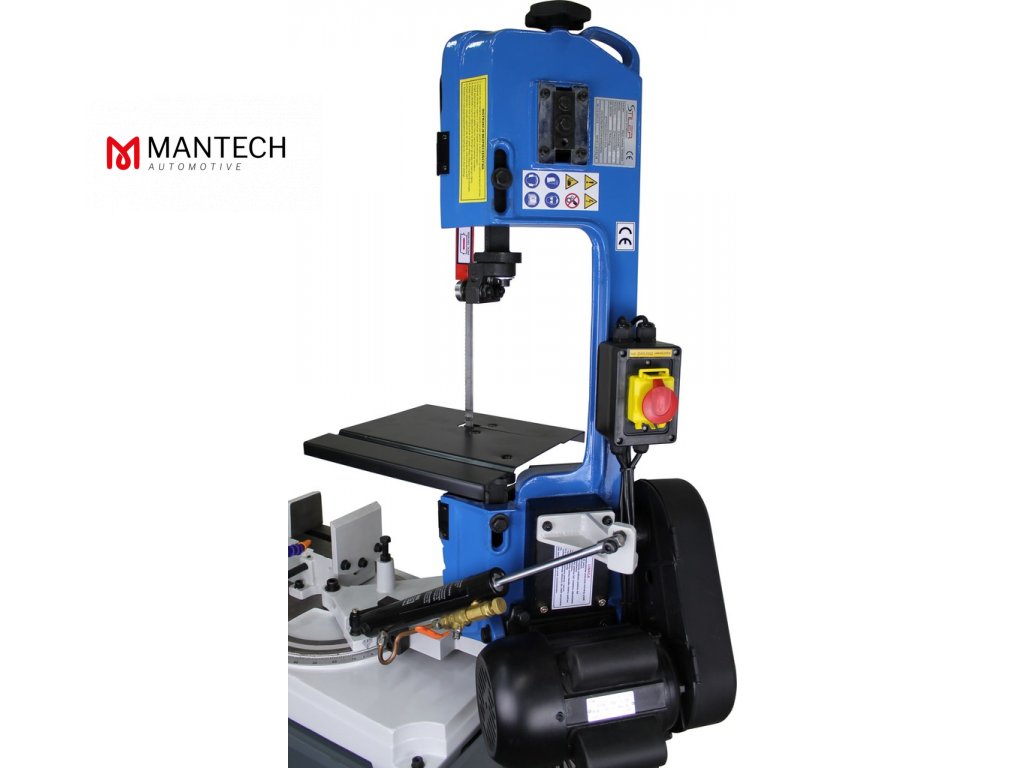

• Možnosť umiestniť rameno vertikálne a stroj používať Ako vertikálne pásovou pílu.
• Základňa je vyrobená Ako pevné teleso zvárané z oceľových plechov.
• V procese rezaním je hlavným rezným pohybom pohyb strihacieho pásu a pohyb ramená zostupujúci.
• Rýchlosť poklesu ramená (rýchlosť rezaním) je regulovaná   hydraulickým pohonom  .
• Dve závesné kolesá a Rukov zaisťujú pohyblivosť stroja na spevnených povrchoch.

Maximálny rozsah rezaním:

Uhol 0 °:

• Potrubie -  ø128 mm
• Profil -  150 x 128 mm
• Štvorec -  128 x 128 mm

Uhol 45 °:

• Potrubie -  ø95 mm
• Profil -  95 x 85 mm
• Štvorec -  85 x 85 mm

Uhol 60 °:

• Potrubie -  ø50 mm
• Profil -  56 x 50 mm
• Štvorec -  50 x 50 mm

Stroj je vybavený otočným RAMENOM Z LEVEJ A pravý STRANY.
