Pásová píla na kov CORMAK S-200R Manual

Podrobný popis

Pásová píla na kov CORMAK S-200R Manual

✅ Pásová píla na kov CORMAK S-200 R MANUAL s CE umožňuje rezanie v rovine kolmej na os rezaného materiálu alebo pod ľubovoľným uhlom v rozsahu od -45 do +60 stupňov. Odrezaný kus môže byť podávaný ručne alebo cez akékoľvek podávacie zariadenie.

✅ Rezný posuv je realizovaný gravitačne na princípe prúdenia oleja v dvojkomorovom hydraulickom valci. Príslušná rýchlosť zostupu ramena sa dosiahne vďaka ventilu regulujúcemu prietok oleja medzi komorami. Obsluha spustí stroj stlačením štartovacieho tlačidla a nastaví rýchlosť rezania. Po dokončení rezu sa stroj automaticky zastaví a operátor manuálne zdvihne rameno do východiskovej polohy. Materiál sa podáva ručne.

✅ Tento model je vhodný pre individuálnu aj sériovú výrobu. Vďaka svojej robustnej konštrukcii môže rezať širokú škálu materiálov vrátane nehrdzavejúcej ocele, nástrojovej ocele, plných materiálov a profilov. Zariadenie umožňuje uhlové rezanie materiálu otáčaním ramena doľava a doprava. Rameno píly je vyrobené z rovnomerného liatinového odliatku spolu s 27 mm širokým rezacám pásom používaným v tomto rezacom stroji. Plne umožňuje vykonávať viacsériové rezanie profilov aj plných materiálov.

✅ Zverák je umiestnený v polohovateľnom lôžku a je vybavený rýchloupínačom. Vodidla čepele sú vybavené tvrdokovovými platňami – spekanými karbidmi a systémom valivých ložísk. Za presnosť a priamosť rezu sú zodpovedné vodidlá zo spekaného karbidu. Rameno je vybavené automatickým snímačom napnutia čepele a je naklonené o 25 stupňov, čo zvyšuje životnosť čepele. Na spodnej časti ramena je pripevnená čistiaca kefka, ktorá zaisťuje dokonalú čistotu a funkčnosť čepele.

✅ Pohon stroja je prenášaný cez závitovkový prevod naplnený prevodovým olejom. Stroj má trojfázový motor s dvojitým vinutím a dvomi rýchlosťami rezu.

✅ Tepelná ochrana motora. Stroj má dve rýchlosti rezného pásu: 35 a 70 m/min. Konštrukcia: rameno, zverák a otočný stôl sú vyrobené z liatiny.

✅ Uzavretý chladiaci systém. Stroj je vybavený nárazníkom s pravítkom pre nastavenie dĺžky rezaného materiálu. Základom stroja je pevný kváder z oceľových plechov, vo vnútri ktorého je nádrž na chladiacu kvapalinu s čerpadlom chladiacej kvapaliny.

✅ Bezpečnosť pri procese rezania je zabezpečená elektroinštaláciou, ktorá spĺňa všetky CE požiadavky. Stroj je vybavený koncovým spínačom, ktorý zastaví stroj po ukončení procesu rezania a núdzovým spínačom, tzv. „bezpečnostný hríbik“, séria mikrospínačov, ktoré vypínajú stroj, keď napríklad otvoríme kryt remeňového prevodu alebo kryt rezného pásu.

Technické údaje

• Typ: gravitácia
• Zdvíhanie a spúšťanie ramena: gravitácia s plynulým nastavením spúšťania ramena
• Rýchlosť pásu: 36/70 m/min

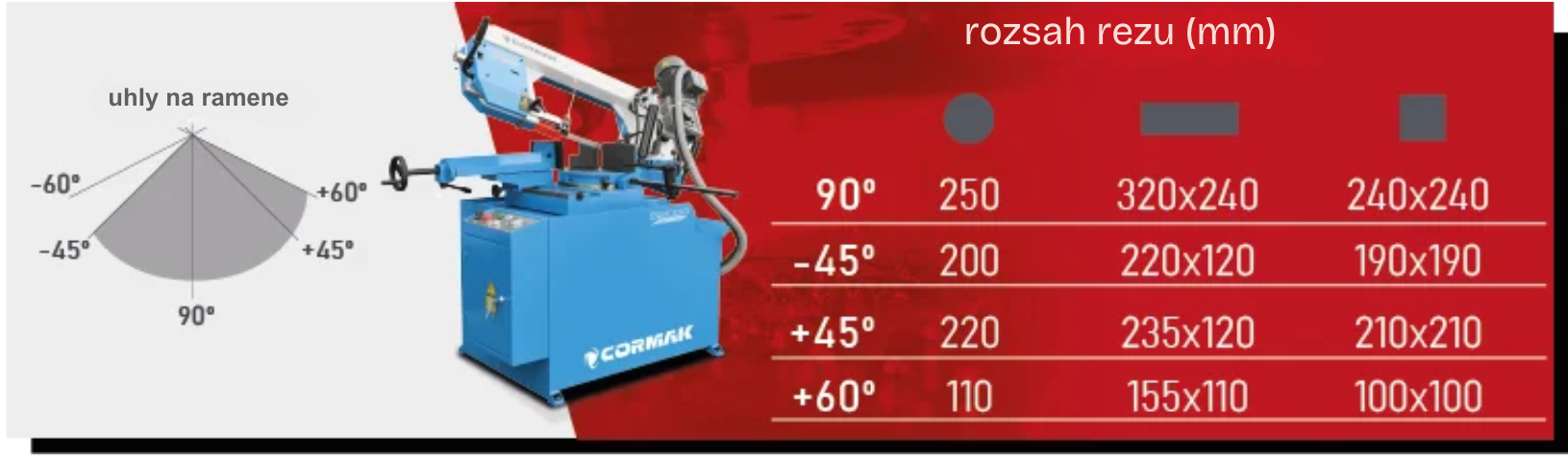

• Uhol rezu: zľava 45° doprava 60°
• Zverák: ručný
• Minimálny priemer rezu: Ø 5 mm
• Minimálna dĺžka materiálu vo zveráku: 30 mm
• Výška základne zveráku: 890 mm
• Rezací pás: 27x0,9x2910 mm
• Celkový výkon: 1,8 kW
• Rozmery (DxŠxV): 1600 x 800 x 1400 mm
• Hmotnosť: 500 kg
