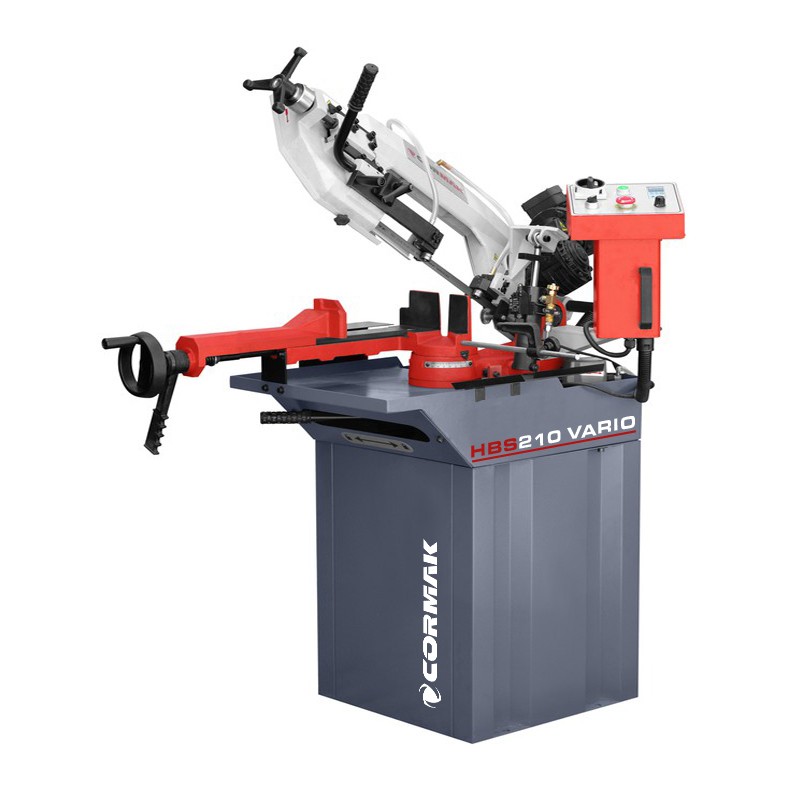

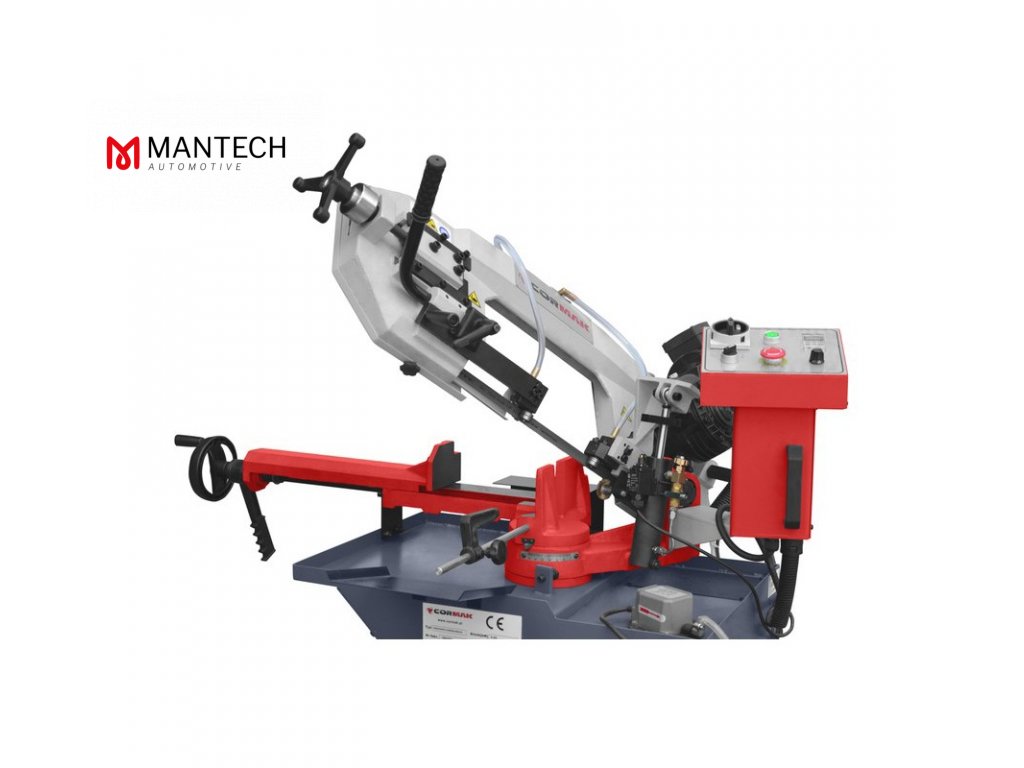

Pásová píla CORMAK HBS210 VARIO

Kód: 1680
Neohodnotené
€1 367,99 €1 139,99 bez DPH
Skladom u dodávateľa (> 5 ks)

Pásová píla CORMAK HBS210 VARIO je vybavená plynulým nastavením rýchlosti rezania, čo umožňuje využívať všetky možnosti píly. Je vybavený hydraulickým valcom, chladením a torzným ramenom až do 60 ° a v kombinácii s čepeľami renomovanej nemeckej spoločnosti Rontgen sa široko používa vo všetkých zámočníckych závodoch, kde je dôležitá presnosť, kvalita a rýchlosť rezania. IBA U NÁS MÁ REZAČ ZOSILNENÉ RAMENO SO ZVÝŠENOU TUHOSŤOU.

Detailné informácie

Podrobný popis

Popis stroja:


Horizontálna pásová píla na kovy s otočným ramenom umožňuje rezanie v rovine kolmej na os rezaného materiálu a v ľubovoľnom uhle v rozmedzí od 0 do 60 °. Pohon od elektromotora po koleso poháňajúce strihací pás je prenášané motorom s MECHANICKÝM prevodom (nie remeňom). Rezací pás je napnutý na dvoch liatinových kolesách ručným napínačom a vedený cez sadu ložiskových valčekov.

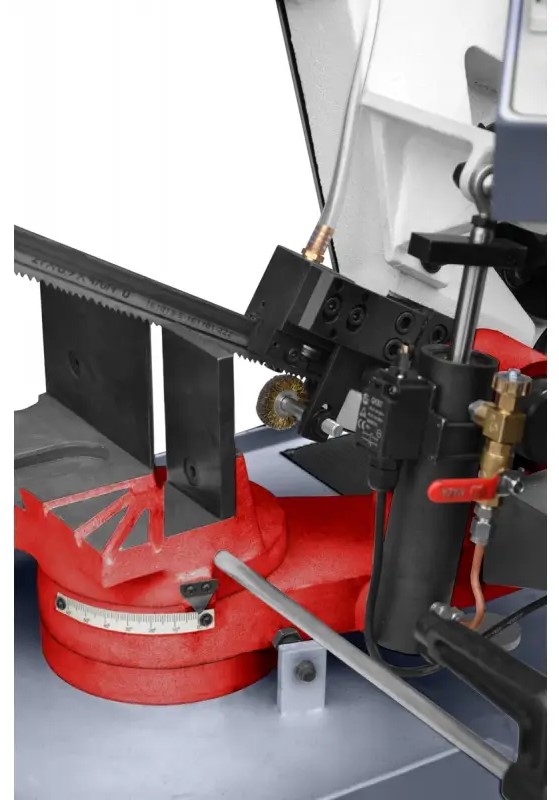

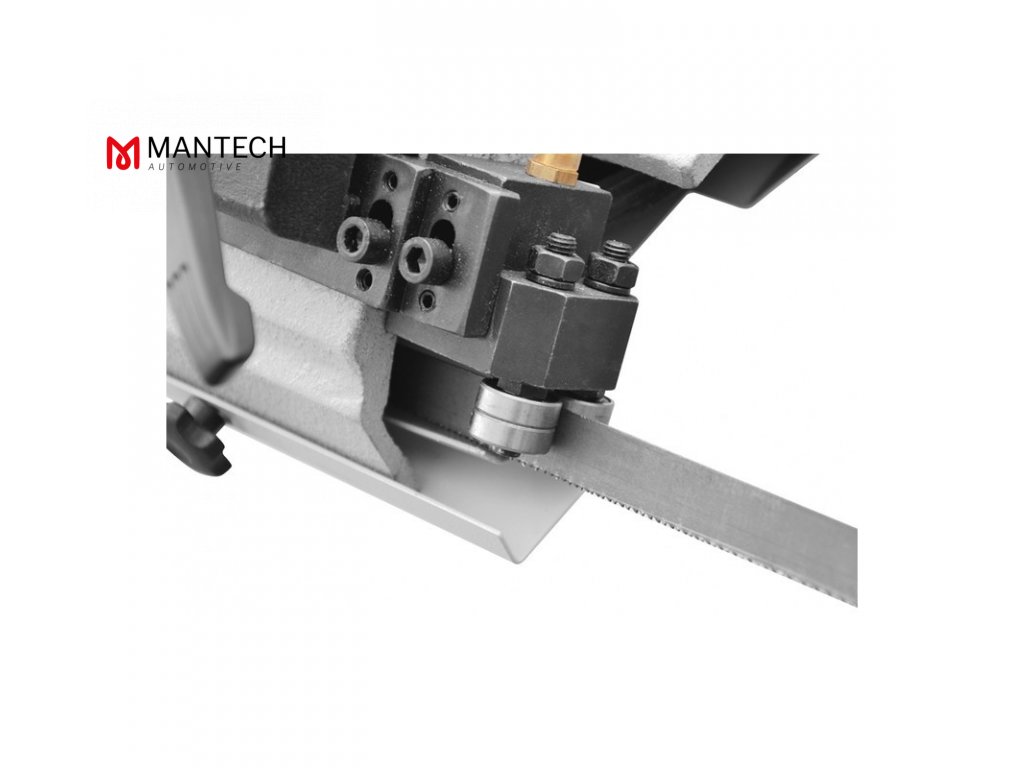

Rezaný materiál je možné podávať ručne alebo pomocou ľubovoľného mechanického zariadenia, zatiaľ čo prísun nástroja sa vykonáva gravitačne na princípe prietoku oleja v dvojkomorovom hydraulickom valci. Vhodná rýchlosť poklesu ramena sa dosiahne vďaka ventilu regulujúcemu tok oleja medzi komorami. Vedenia pásov sú vybavené súpravou ložiskových valčekov. To má obrovský vplyv na vedenie pásu, jeho životnosť, rovnosť, presnosť a kvalitu rezu.

Vhodná rýchlosť rezania (rýchlosť pásu) sa získa zmenou polohy tlačidla na ovládacom paneli. Pre jednotlivé typy a triedy materiálov by sa mala zvoliť vhodná rýchlosť rezania. Na ramene je ovládací panel.

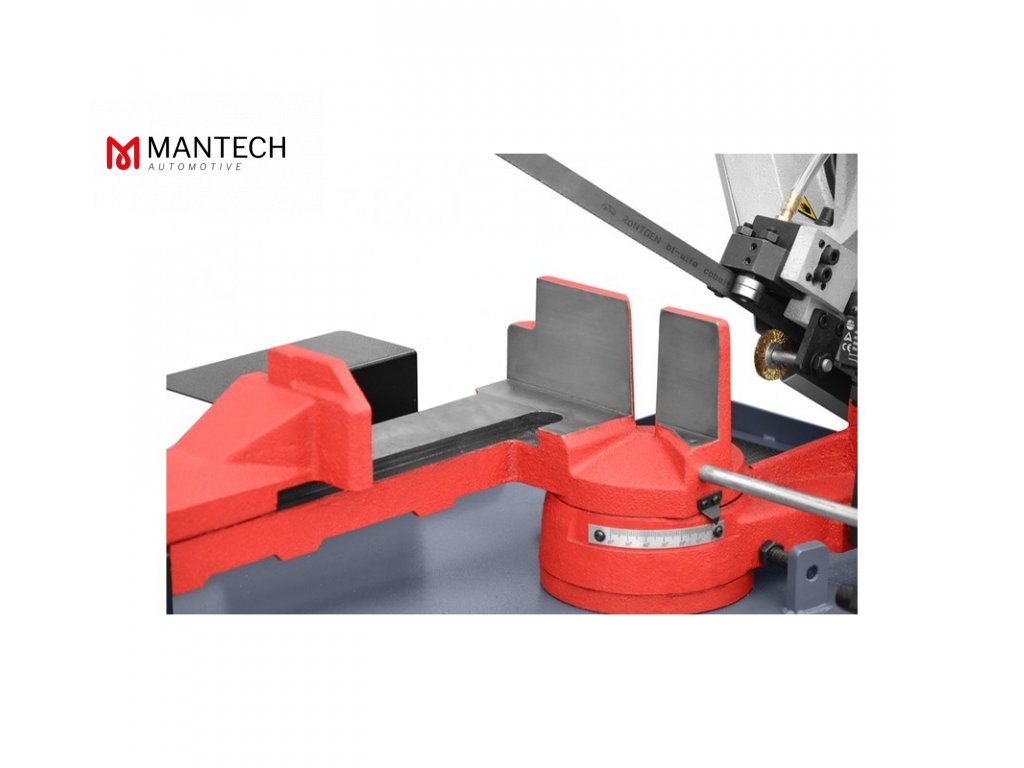

Základňa je vyrobená ako pevné teleso zvárané z oceľových plechov. Vo vnútri sa nachádza samostatná nádrž na chladiacu kvapalinu s elektrickým čerpadlom. Konštrukcia hornej časti podstavca poskytuje nádrž na vypúšťanie chladiacej kvapaliny a zachytávanie triesok vznikajúcich pri rezaní materiálu. K základni je pripevnený liatinový pracovný stôl s otočným ramenom a ovládacím panelom na samostatnom ramene. V procese rezania je hlavným rezným pohybom pohyb strihacieho pásu a pohyb spodného ramena. Rýchlosť poklesu ramena (rýchlosť rezania) je regulovaná hydraulickým pohonom.

Rýchlosť posuvu sa reguluje na ovládacom paneli rezacieho stroja. Plynulá regulácia reznej rýchlosti v rozsahu 0-90 m / min. V spodnej polohe ramena (po rezaní materiálu) sa pohon pilového pásu automaticky vypne. Bezpečnosť bude zaistená krytmi strihacieho pásu a mikrospínačmi, ktoré zastavia činnosť motora po ukončení rezacieho cyklu alebo otvorení ktoréhokoľvek z krytov, ďalšia ochrana spočíva v automatickom vypnutí rezača v prípade zlomenia strihacieho pásu.

Technické špecifikácie


DĹŽKA PÁSKY - 2110 x 0,9 x 20 mm

PRIEMER HNACIEHO KOLESA - 260 mm

MOTOR - 950 W, 2 póly

VÝKON - 400 V 50 Hz

RÝCHLOSŤ PÁSOV - 0-90 m / min (plynulé nastavenie)

VÝŠKA ZÁKLADNEHO ZÁKLADU - 890 mm

ROZMERY D x Š x V - 1300 x 700 x 1350 mm

VÝŠKA SO ZVÝŠENÝM ramenom - 1 600 mm

HMOTNOSŤ - 152/190 kg



Max. rozsah rezu [mm]

Rez
ø170 170 x 210  170 x 170
30º ø150 140 x 140 140 x 140
45º ø130 110 x 110  110 x 110
60º ø70 60 x 60 60 x 60





Dodatočné parametre

Kategória: Kovoobrábacie stroje
Hmotnosť: 190 kg
