Pásová píla CORMAK G5025
Kód: 1692


Súvisiaci tovar
Podrobný popis
Vlastnosti produktu

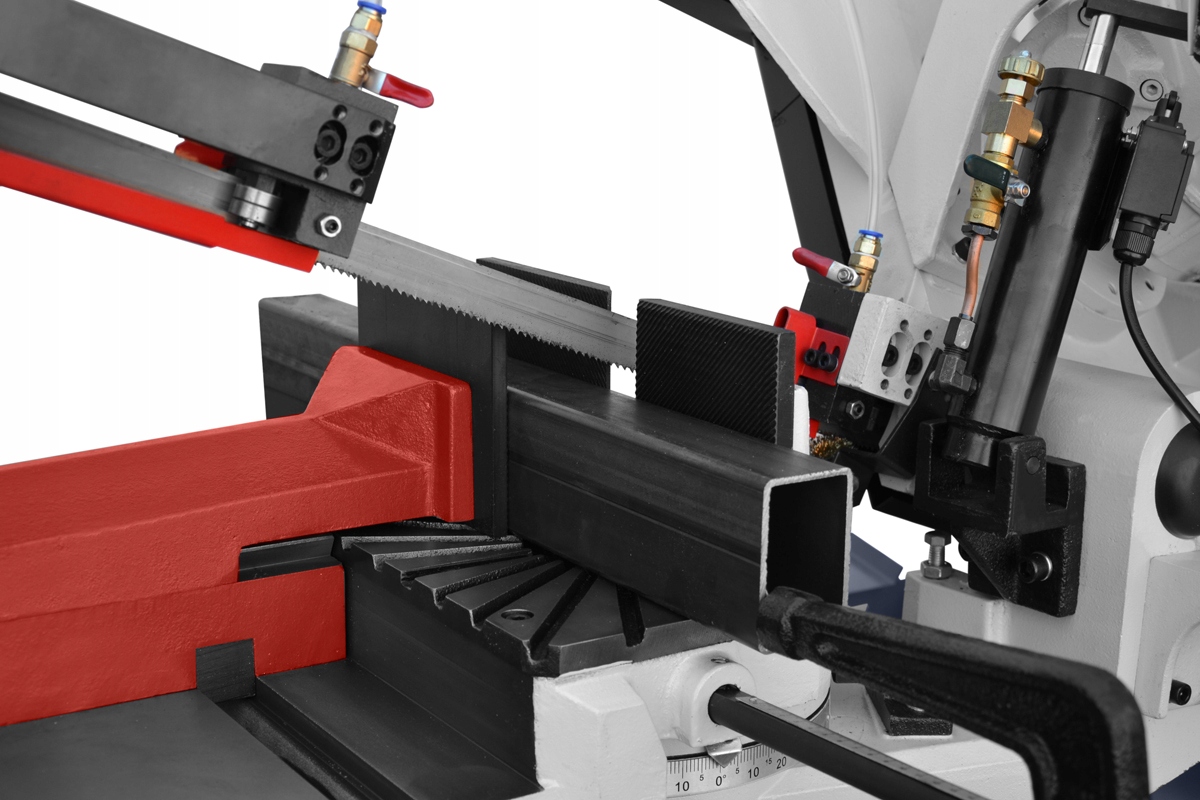

Rezaný materiál je možné podávať ručne alebo pomocou ľubovoľného mechanického zariadenia, pričom podávanie nástroja je automatické. Vhodná rýchlosť rezania (rýchlosť pásu) sa dosiahne zmenou ovládacieho panela. Pevné rameno vyrobené z profilovanej liatiny. Pohon od elektromotora po koleso poháňajúce strihací pás je prenášané motorom so závitovkovým prevodom. Rezací pás je napnutý na dvoch liatinových kolesách pomocou ručného napínača a vedený v nastaviteľných valivých a posuvných karbidových vodidlách.
Základňa je vyrobená ako pevné teleso zvárané z oceľových plechov. Vo vnútri sa nachádza samostatná nádrž na chladiacu kvapalinu s elektrickým čerpadlom. Konštrukcia hornej časti podstavca poskytuje nádrž na vypúšťanie chladiacej kvapaliny a zachytávanie triesok vznikajúcich pri rezaní materiálu. K základni liatinovej konštrukcie je pripevnený pracovný stôl s otočným ramenom z oboch strán -45 ° až plus 60 °. Ovládací panel je pripevnený na samostatnom ramene. V procese rezania je hlavným rezným pohybom pohyb rezacieho pásu.

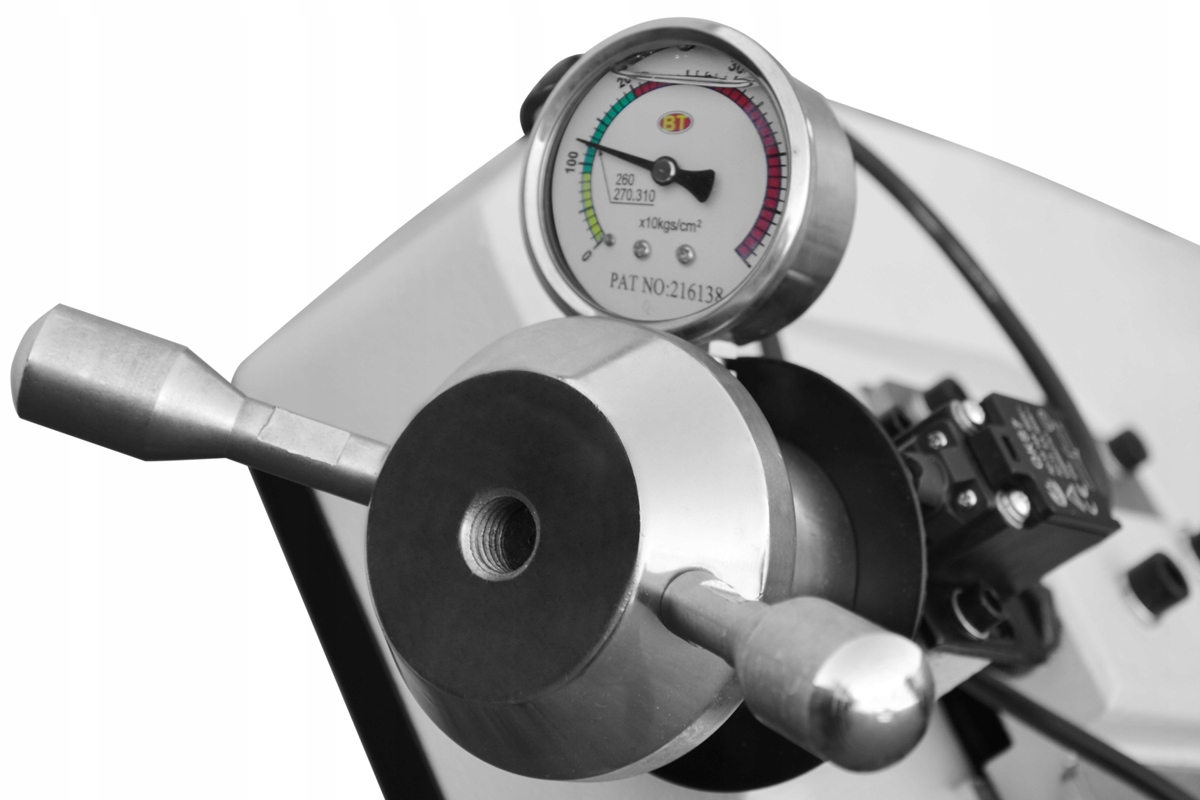

Rýchlosť poklesu ramena (rýchlosť rezania) je regulovaná hydraulickým pohonom. Rýchlosť posuvu sa reguluje na ovládacom paneli rezacieho stroja. Môžeme si zvoliť medzi dvoma rýchlosťami strihacieho pásu 36 a 72 m / min. V dolnej polohe ramena (po rezaní materiálu) sa pohon pílového pásu automaticky vypne. Bezpečnosť zaistia kryty strihacieho pásu a mikrospínače, ktoré zastavia činnosť motora po ukončení strihacieho cyklu alebo otvorení ktoréhokoľvek z krytov. Ďalšia ochrana spočíva v automatickom vypnutí rezača v prípade zlomenia strihacieho pásu.
Technické dáta
- Veľkosť rezacieho pásu [mm] 2715 x 27 x 0,9
- Napnutie pásu mechanické (manuálne)
- Rýchlosti pásu [m / min] 36, 72
- Plynulé nastavenie poklesu ramena - hydraulický valec

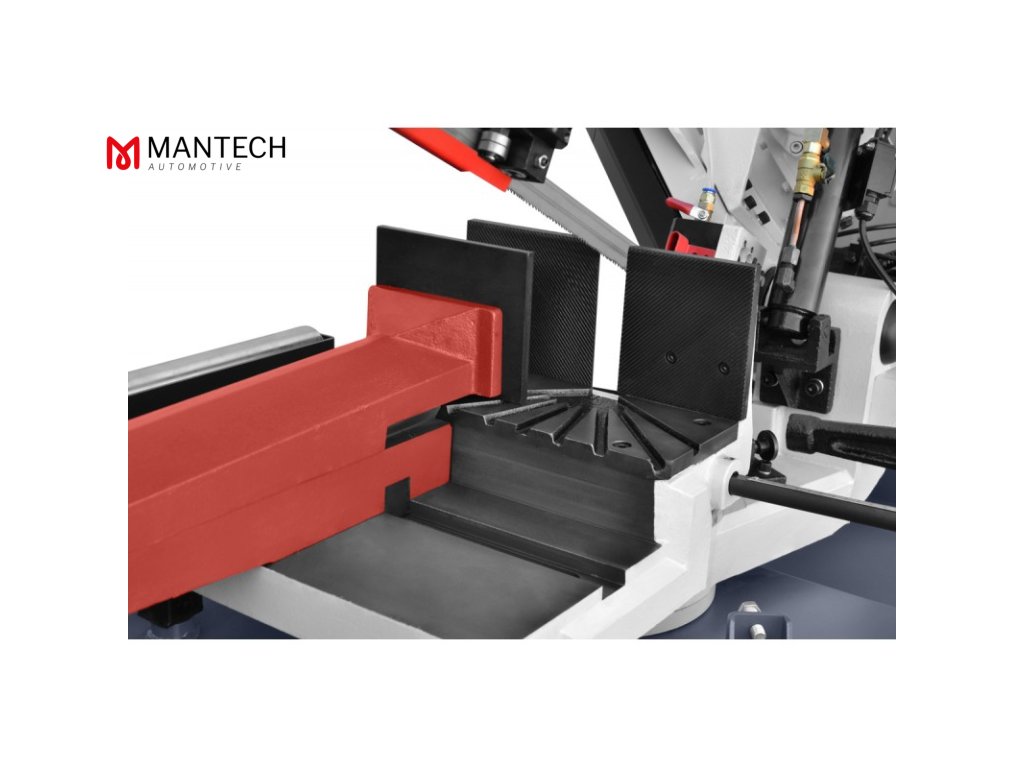

- Výška podstavca zveráka [mm] 765
- Minimálna dĺžka materiálu vo zveráku [mm] 100
- 400V trojfázové napájanie
- Celkový výkon [kW] S1 100%: 1,5; S6 40%: 2,1
- Výkon motora chladiaceho čerpadla [kW] 0,025
- Hmotnosť [kg] 330
- Záruka [mesiace] 12
- CE vyhlásenie áno
Rez | ![]() |
![]() |
![]() |
0° | ø250 | 310 x 210 | 240 x 240 |
45° vpravo | ø200 | 200 x 140 | 180 x 180 |
45° vľavo | ø165 | 185 x 145 | 160 x 160 |
60° vpavo | ø120 | 120 x 95 | 100 x 100 |
Dodatočné parametre
Kategória: | Kovoobrábacie stroje |
---|---|
Hmotnosť: | 330 kg |
