Pásová píla BS 430DGH SEMI-AUTOMATIC

Podrobný popis

Hlavné výhody stroja sú: Rameno sa dá  otočiť o 60 ° doprava alebo 45 ° doľava, poloautomatický hydraulický valec  novej generácie, výkonnejší  motor 1,5 kW , účinnejší  chladiaci systém .

Vedenia sú navyše vybavené  spekanými karbidmi,  čo sa pri sériových rezoch prejaví na vyššej presnosti.

Technické dáta:

• Ø max.:  260 mm
• V x B max.:  260 x 430 mm
• Veľkosť strihacieho pásu:  3660x0,9x27 mm
• Napájanie:  3 fázy 400V 1,5 kW
• Nar. pokles ramena:  Hydraulický valec s automatickým zdvihnutím ramena
• Lineárna rýchlosť pásu:  24, 52, 78, 109 m / min

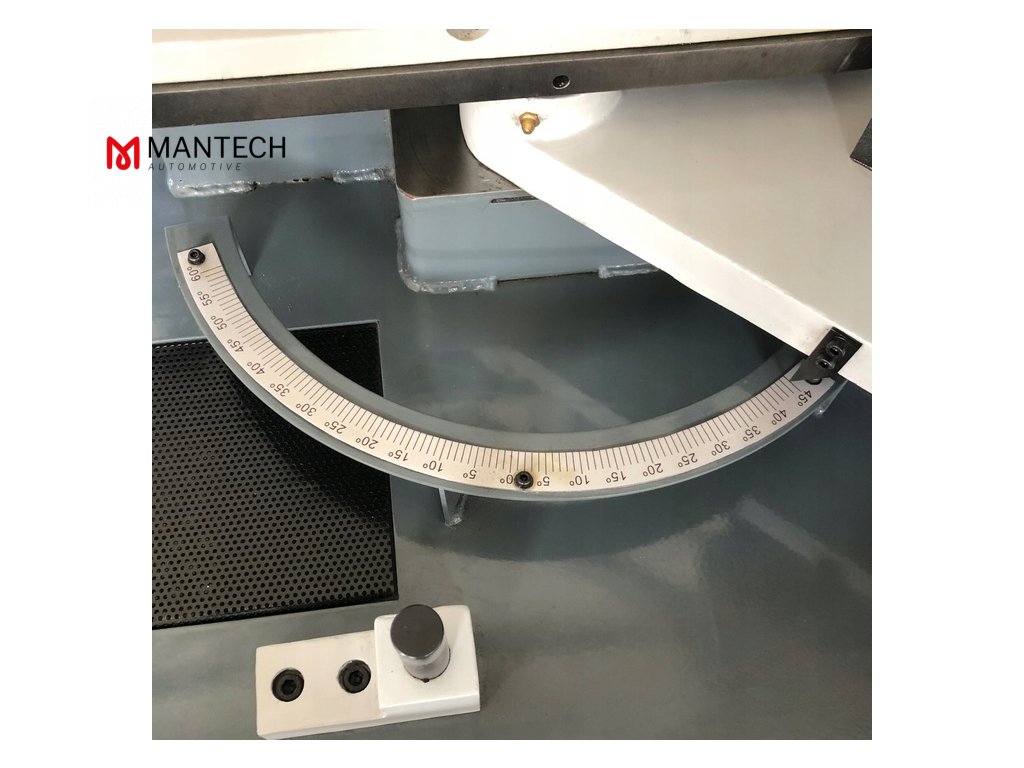

• Otočné rameno vpravo: až  60 ° (vpravo), až 45 ° (vľavo)
• Výška podstavca zveráka: 680 mm


Rozsah rezu:

Uhol 0 °:

• Rúra -  ø260 mm
• Profil - 430 x 260 mm

Uhol 45 ° (pravý):

• Rúra -  ø260 mm
• Profil -  300 x 200 mm

Uhol 45 ° (vľavo):

• Rúra -  ø260 mm
• Profil -  260 x 130 mm

Uhol 60 °:

• Potrubie -  ø155 mm
• Profil -  125 x 125 mm

• Rozmery stroja: 1900 x 1250 x 1100 mm
• Hmotnosť:  520 kg

Špecifikácia:

• Masívna, stabilná a rafinovaná konštrukcia a rameno vyrobené z masívnych zváraných oceľových plechov poskytujú stroju veľmi vysokú tuhosť a stabilitu pri rezaní, čo zaisťuje presnosť rezu a dlhú bezporuchovú prevádzku. Konštrukcia a použitie pílového kotúča so šírkou 27 mm ,  umožňuje plne vykonávať wieloseryjnych škrty ako profilov tak plných detailov.
• Vedenia pásov sú vybavené špeciálnymi vložkami a ložiskami z tvrdokovu. To má obrovský vplyv na vedenie pásu, životnosť, rovnosť, presnosť a kvalitu rezu.

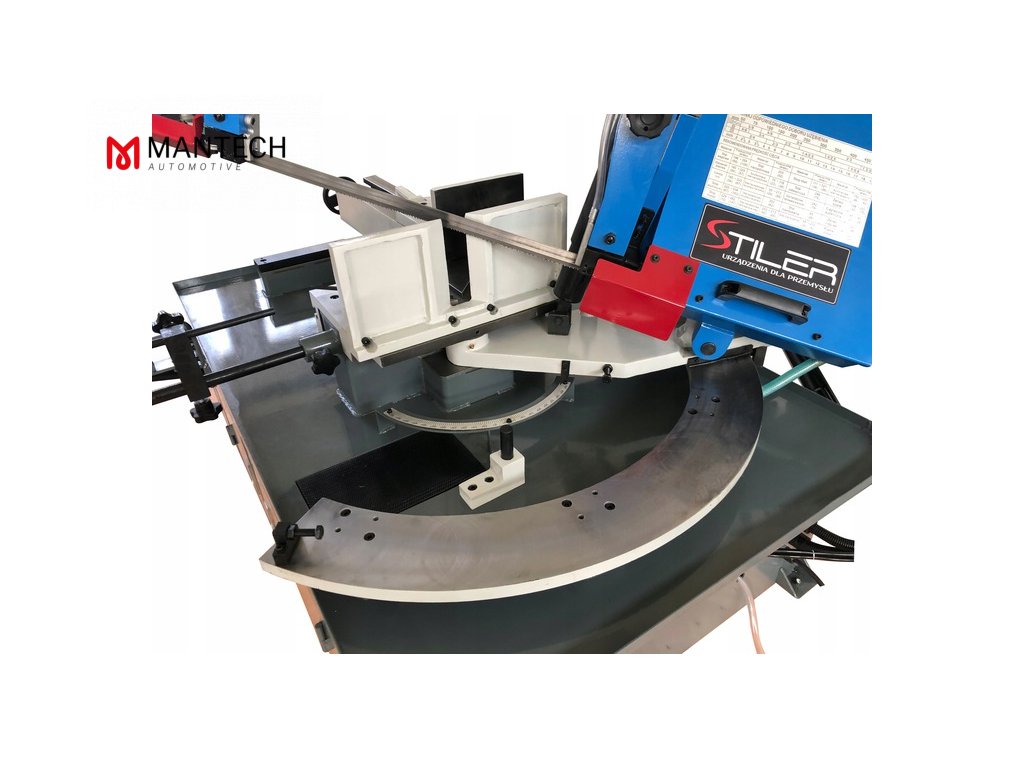

• Fréza je vybavená moderným systémom upínania materiálu s rýchloupínacím zámkom.

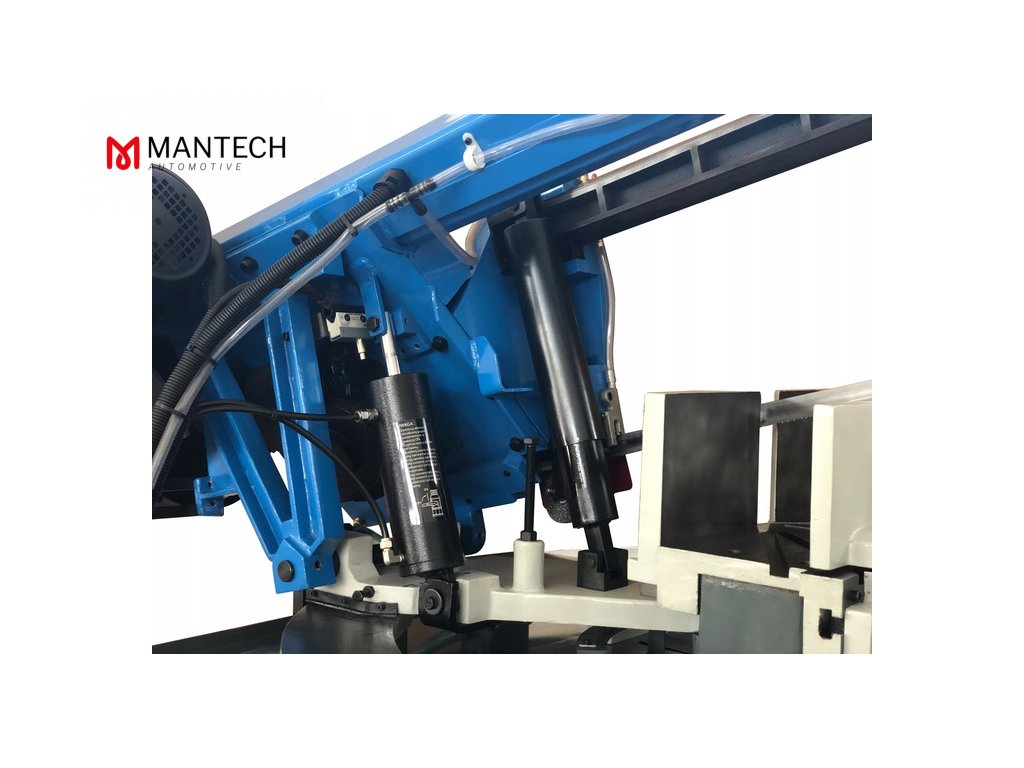

• Rýchlosť rezania je regulovaná hydraulickým valcom .
• Stroj je vybavený výkonným chladiacim čerpadlom s veľkou nádržou.
• Rýchlosť ramena sa reguluje na ovládacom paneli rezacieho stroja.
• Rýchlosť pásu sa reguluje zmenou polohy pásu na kladkách. Môžeme si zvoliť zo  štyroch rýchlostí strihacieho pásu: 24, 52, 78, 109 m / min.
• V dolnej polohe ramena (po rezaní materiálu) sa pohon pilového pásu a chladiaci systém  automaticky vypnú.
• Bezpečnosť je zaistená krytmi strihacieho pásu a mikrospínačmi, ktoré zastavujú činnosť motora po dokončení rezacieho cyklu alebo po otvorení niektorého z krytov.
• Motor je vybavený tepelnými poistkami  novej generácie.
• Základňa je vyrobená ako pevné teleso zvárané z oceľových plechov. Vo vnútri sa nachádza samostatná nádrž na chladiacu kvapalinu s  elektrickým čerpadlom a veľkou odtokovou misou.
• Tvar hornej časti základne poskytuje nádrž na vypúšťanie chladiacej kvapaliny a zachytávanie triesok vznikajúcich pri rezaní materiálu.
• K základni je pripevnená  OCELOVÁ konštrukcia  s otočným ramenom a  ovládacím panelom  na samostatnom podstavci.
• V procese rezania je hlavným rezným pohybom pohyb strihacieho pásu a pohyb ramena zostupujúci.
• Rýchlosť poklesu ramena (rýchlosť rezania) sa nastavuje regulátorom umiestneným na ovládacom paneli, ktorý je ovládaný hydraulickým valcom
• Pohon z motora na hnaciu remenicu sa prenáša pomocou  bezúdržbového závitovkového a remeňového prevodu.
