Nástrojová frézka XN835 SERVO

Podrobný popis

Nástrojová frézka XN835 SERVO

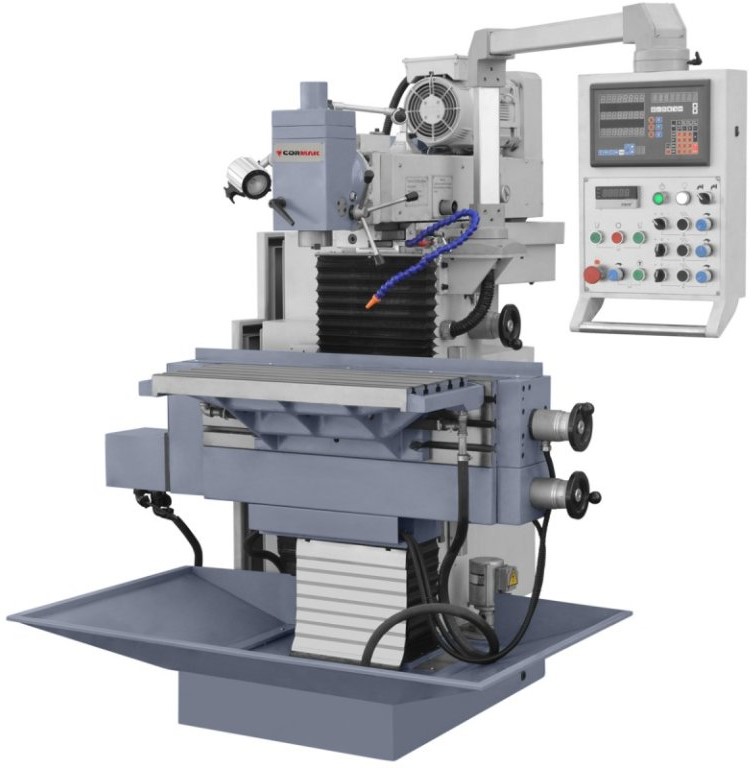

✅ Nástrojová frézka CORMAK je vybavená vertikálnou frézovacou hlavou otočnou v rozsahu +/- 90° a horizontálnym frézovacím systémom. Stroj je určený hlavne pre použitie v nástrojárňach a dielňach vyrábajúcich komplexné, vysokokvalitné výrobky. Napriek malým rozmerom umožňuje konštrukcia frézky opracovanie pomerne veľkých obrobkov.

Technické parametre

• Rozmery stola: 750 mm x 320 mm
• T-drážky (počet x šírka x rozstup): 5 x 14 x 63 mm
• Rozmery vertikálneho stola: 890 x 225 mm
• T-drážky vertikálneho stola (množstvo x šírka x rozstup): 3 x 14 x 63 mm
• Vzdialenosť od hrotu vretena k povrchu stola: 50 - 450 mm
• Vzdialenosť horizontálnej osi vretena od povrchu stola: 145 - 545 mm
• Min. vzdialenosť horizontálnej osi vretena od povrchu stola: 140 mm
• Posuv osi X: 405 mm
• Posuv osi Y: 305 mm
• Posuv osi Z: 400 mm
• Kužel vretena: ISO40
• Rýchlosť vretena (plynulé nastavenie): 40-2000 ot./min
• Vysuv puzdra vretena: 65 mm
• Rozsah otáčania hlavy: ± 90°
• Posuv osi X, Y, Z: 0-1000 mm/min
• Rýchlosť rýchleho posuvu X, Y, Z: 1200 mm/min
• Výkon hlavného motora: 3,7 kW / 400 V
• Rozmery: 1500 x 1700 x 1800 mm
• Hmotnosť: 1450 kg

Charakteristika

• stabilná a masívna konštrukcia stroja so širokými, tvrdenými plochými vodidlami vo všetkých osiach
• vysoká presnosť vďaka guľôčkovým skrutkám na všetkých osiach
• centrálny mazací systém pre všetky vodidlá
• užívateľmi ocenená jednoduchá obsluha stroja
• pracovný stôl s veľkou plochou a nosnosťou

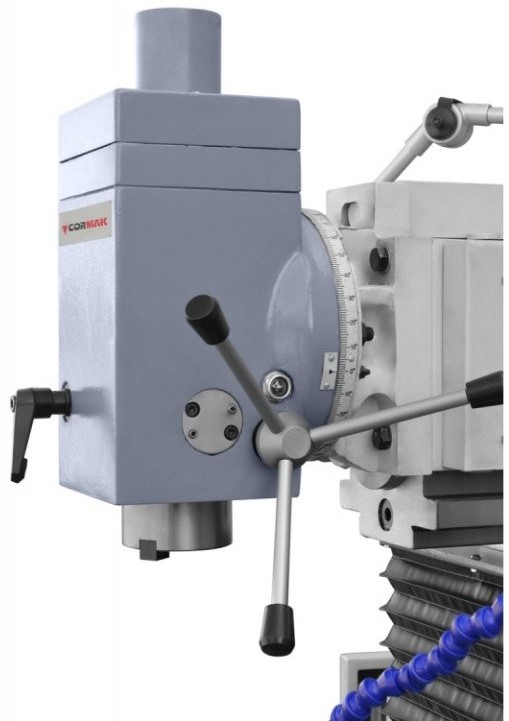

• sklopná frézovacia hlava
• plynulé nastavenie otáčok vretena
• chladiaci systém
