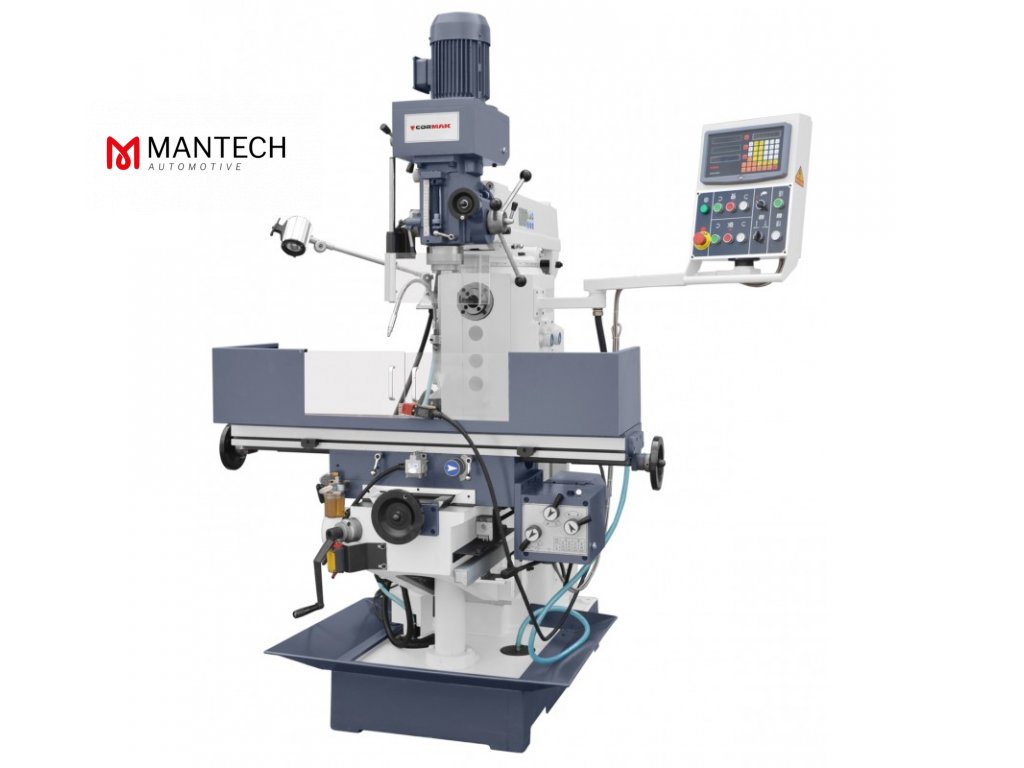

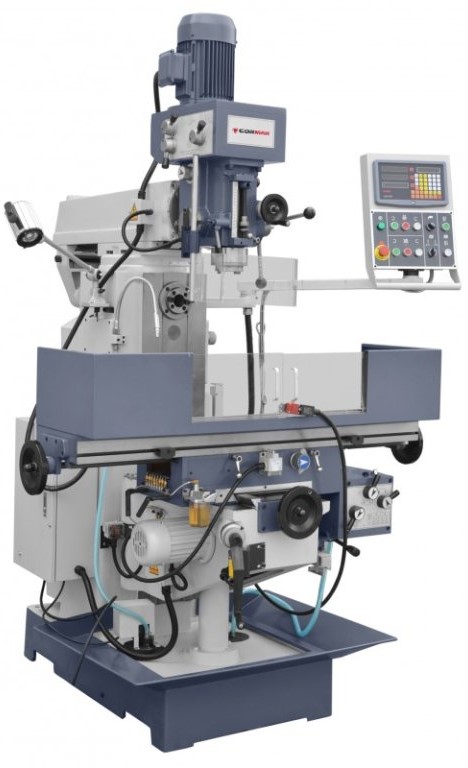

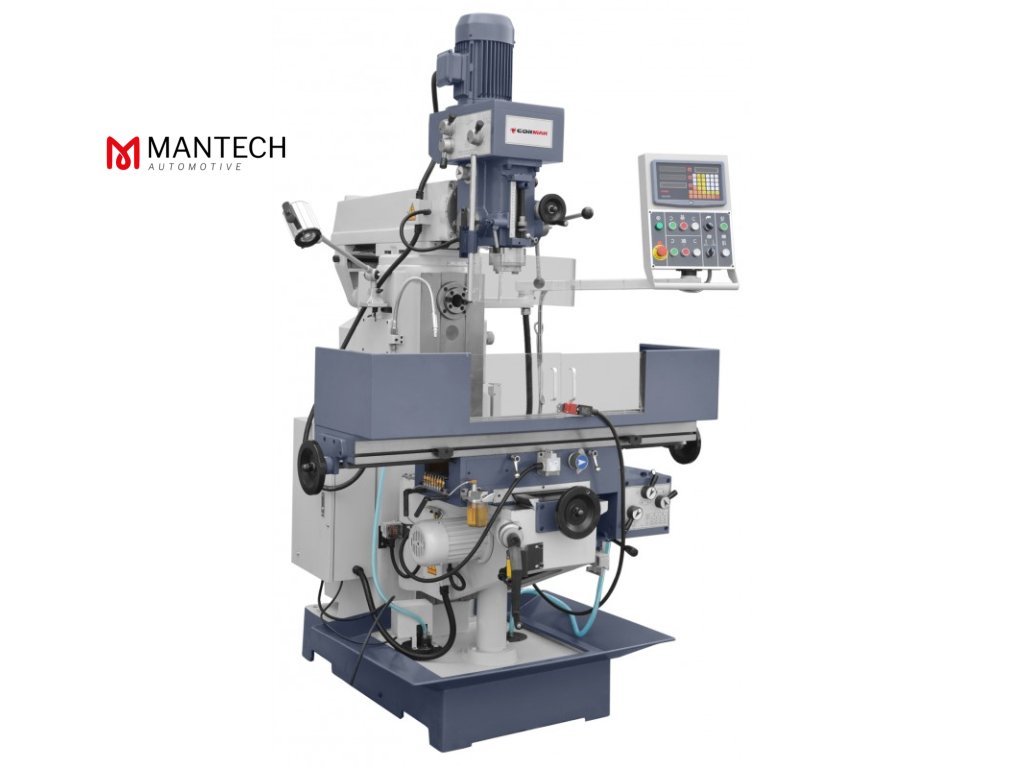

Frézovací a vŕtací stroj XZ 6350ZB

Podrobný popis

Frézovací a vŕtací stroj XZ 6350ZB

✅ Vŕtačko-frézka XZ 6350ZB je zárukou spoľahlivosti a presnosti v jednom. Tento stroj s jednoduchým a priamočiarym dizajnom zaisťuje bezproblémovú prevádzku po dlhú dobu. Model XZ 6350ZB, ktorý je vybavený horizontálnym vretenom aj vertikálnou hlavou, sa zameriava na všestrannosť. Upevňovací kužeľ nástroja ISO 40 zaručuje stabilitu a presnosť obrábania. Pracovné posuvy v osiach X a Y, rýchle nastavenie posuvu v osi Z a výsuvné vreteno vertikálnej hlavy robia obsluhu stroja intuitívnou a efektívnou. Vertikálnu hlavu možno otočiť od 0 do 90° aa horný výsuvný a otočný nosník dodáva flexibilitu a presnosť. Vŕtačko-frézka XZ 6350ZB je ideálna pre tých, ktorí oceňujú robustnosť a všestrannosť.

Technické údaje

• Rozmery pracovného stola: 1270 mm x 260 mm
• Posuv stola X/Y/Z: 710/320/360 mm
• Počet T-drážok v stole: 5
• Vzdialenosť medzi drážkami: 50 mm
• Maximálne zaťaženie stola: 200 kg
• Vertikálna hlava: otočná o 90°
• Vreteno: výsuvné L - 120 mm
• Kužeľ vretena: ISO 40
• Mechanický posuv vretena: 0,08-0,15-0,25 mm/ot.
• Rýchlosť otáčania vertikálneho vretena: 90 - 2000 ot./min
• Rýchlosť otáčania horizontálneho vretena: 40- 1300 ot./min
• Rozsah rýchlosti pozdĺžneho posuvu: 24 - 402 mm/min
• Rozsah rýchlosti priečneho posuvu: 24 - 402 mm/min
• Rýchly posuv: rýchle nastavenie pre os Z
• Predĺženie horného nosníka: 460 mm
• Vzdialenosť vertikálneho vretena-stĺp: 260 - 740 mm
• Vzdialenosť vertikálneho vretenového-stôl: 100 - 440 mm
• Vzdialenosť horizontálneho vretena-stôl: 0 - 300 mm
• Digitálne odčítanie: pre 3 osi
• Výkon hlavného motora: 2,2 kW / 3 HP
• Celkové rozmery: 1520 x 1289 x 2150 mm
• Hmotnosť: 1420 kg

Charakteristiky stroja

• Vertikálna hlava a horizontálne vreteno: XZ 6350ZB má vertikálnu hlavu aj horizontálne vreteno, ktoré poskytujú široké možnosti obrábania.
• Upínací kužeľ ISO 40: Stabilita a pevnosť upnutia nástroja zaručujú presné obrábanie vďaka upínaciemu kónusu ISO 40.
• Pracovné posuvy a rýchly nastavovací posuv: Stroj je vybavený pracovnými posuvmi v osiach X a Y a rýchlym nastavovacím posuvom v osi Z, čo umožňuje presné nastavenie a efektívnu prácu.

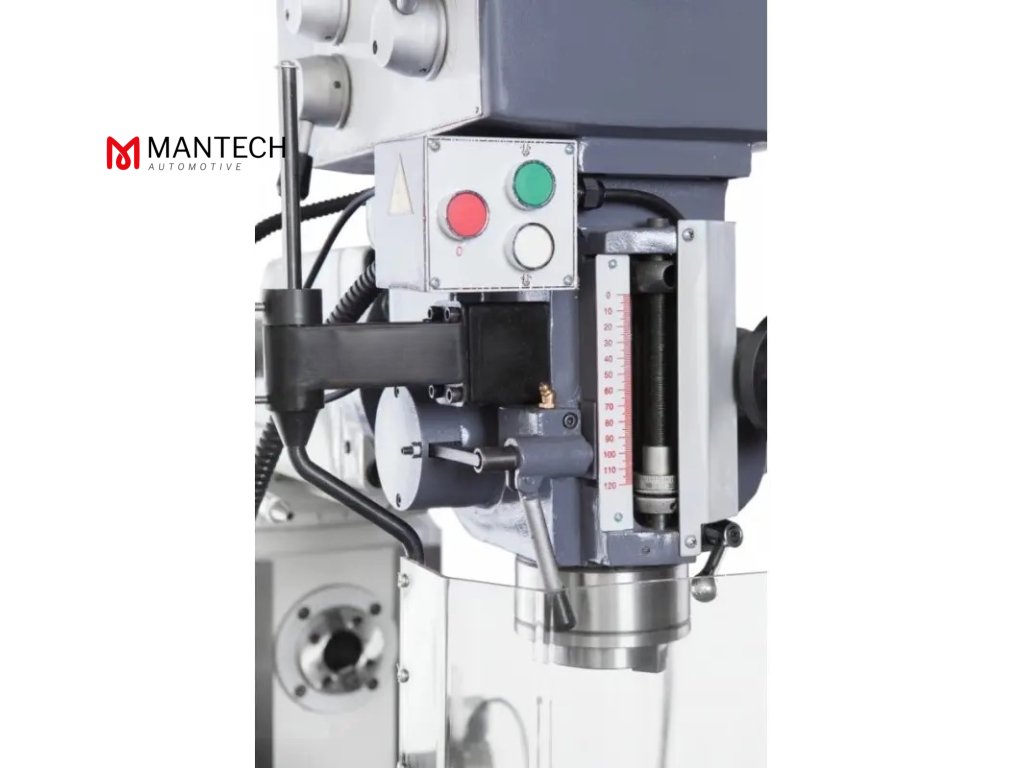

• Výsuvné vreteno s vertikálnou hlavou: Výsuvné vreteno s vertikálnou hlavou umožňuje ľahký prístup k obrobkom, vďaka čomu je obsluha stroja intuitívna a pohodlná.
• Mechanický posuv a automatické závitovanie: Mechanický posuv v 3 rozsahoch a možnosť automatického závitovania zvyšujú flexibilitu obrábania.
• Vertikálna hlava sa otáča a horný nosník sa vysúva a otáča: Vertikálna hlava sa otáča o 0 – 90° a horný nosník sa vysúva a otáča, aby poskytoval dodatočnú funkčnosť a presnosť pri rôznych obrábacích operáciách.
