Frézovací a vŕtací stroj CORMAK ZX 7550 ZB

Podrobný popis

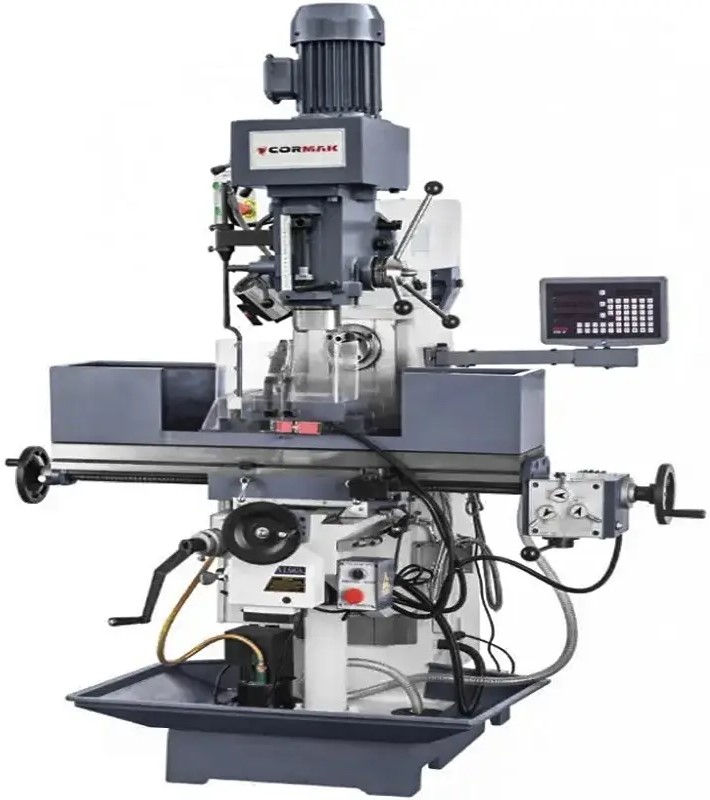

Frézovací a vŕtací stroj CORMAK ZX 7550 ZB

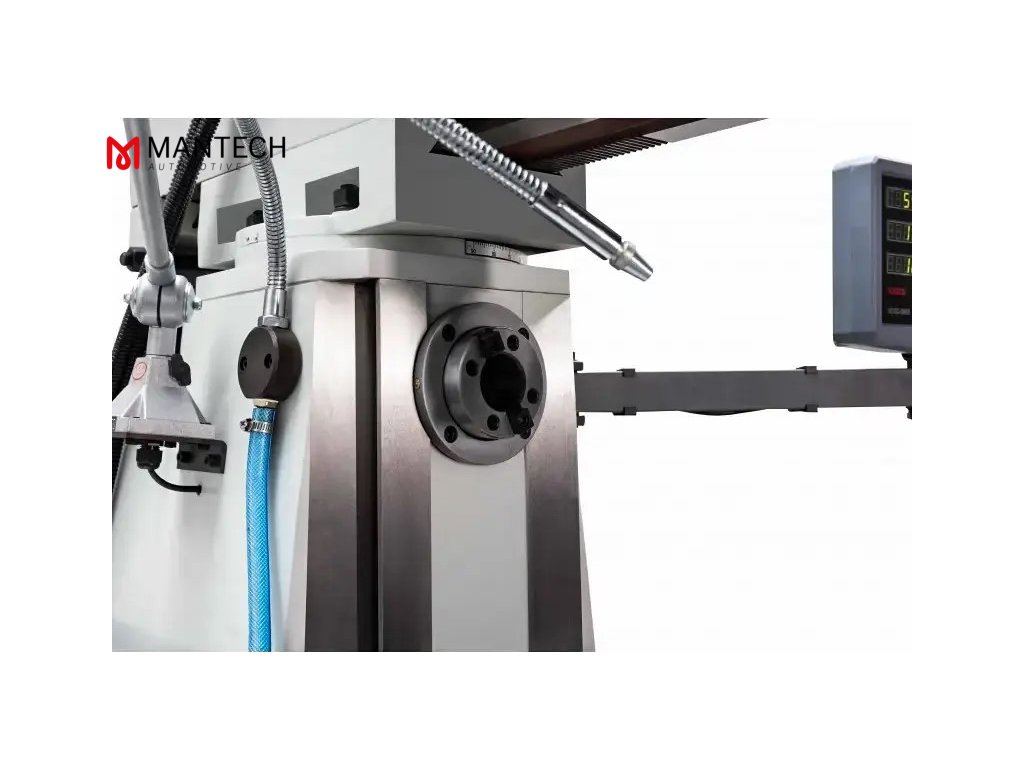

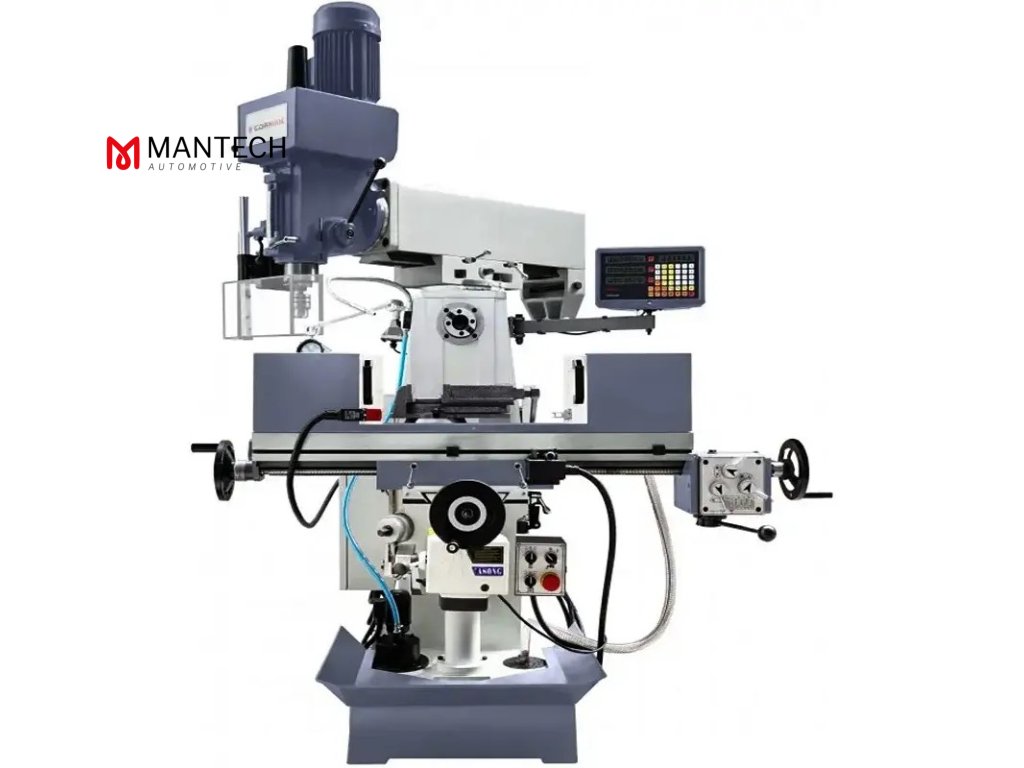

✅ Frézko-vŕtačka XZ7550ZB je dokonalým nástrojom pre profesionálov. Tento stroj s jednoduchým, nekomplikovaným dizajnom zaručuje nepretržitú prevádzku po dlhú dobu. S vertikálnou hlavou a horizontálnym vretenom ponúka XZ7550ZB široké možnosti obrábania. Upevňovací kužeľ ISO 40 zaisťuje pevné upnutie nástroja a automatický posuv vretena ďalej zvyšuje efektivitu práce a produktivitu. Pracovné posuvy v osiach X a Y a rýchly nastavovací posuv v osi Z umožňujú presné obrábanie a výsuvné vreteno vertikálnej hlavy uľahčuje prístup k obrobkom. 3-rozsahové mechanické podávanie a možnosť automatického navliekania zvyšujú flexibilitu. Vertikálnu hlavu je možné otočiť o 0-90° a horný nosník možno vysunúť a otočiť, aby sa zabezpečila ďalšia funkčnosť a presnosť.

✅ Automatický elektrický posuv stola v osi Y

✅ Automatický mechanický posuv stola v osi X

✅ Automatický posuv vretena

✅ Ťažká, stabilná liatina, veľmi precízne vyrobená

✅ Masívny krížový stôl s precízne brúseným povrchom

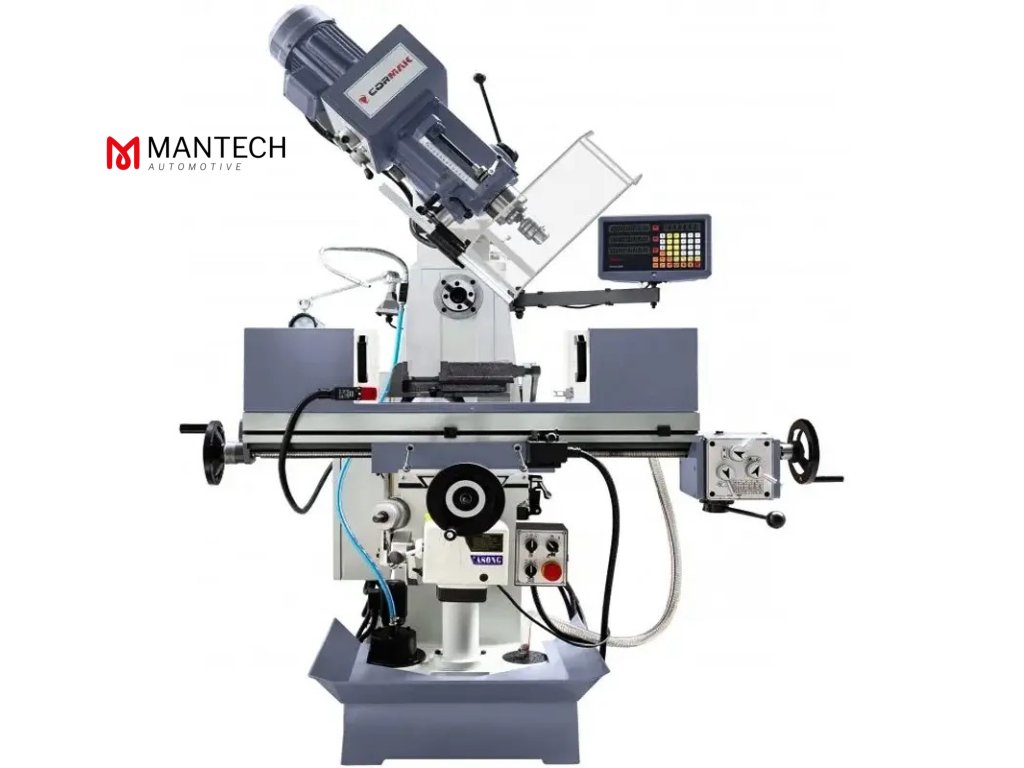

✅ Tichý chod vďaka brúseným ozubeným kolesám, ľavé a pravé otáčanie, otočná hlava +/- 90°

Technické údaje

• Maximálny priemer vŕtania: 50 mm
• Max. dĺžka horizontálneho frézovania: 100 mm
• Max. priemer vertikálneho frézovania: 25 mm
• Max. priemer závitovania: M16

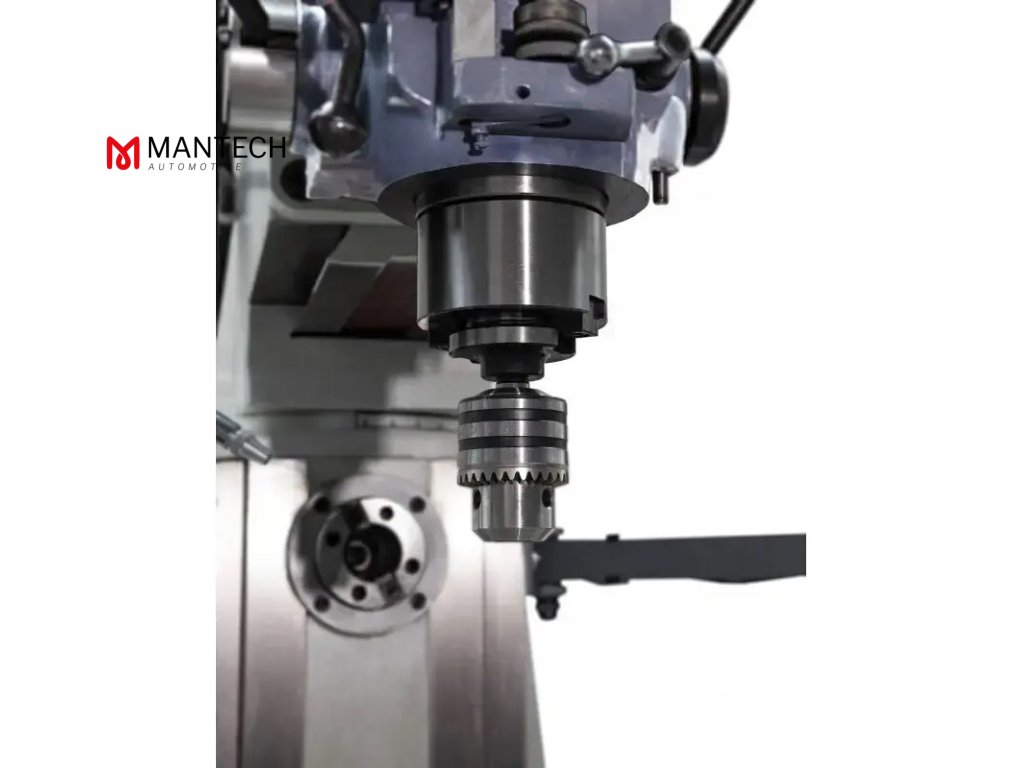

• Kužel vretena: ISO 40
• Rozsah a počet otáčok vretena 50 Hz (ot./min): 72-1800 (8) Vertikálne, 60-1350 Horizontálne (9)
• Vzdialenosť medzi vretenom a povrchom stĺpika: 200-700 mm
• Vzdialenosť medzi vretenom a stolom: 100-480 mm
• Vzdialenosť medzi osou vretena a stolom: 0-380 mm
• Počet, šírka a rozstup T-drážok: 5 / 14 mm/44 mm
• Pojazd vretena: 120 mm
• Rozmer stola: 1000x240 mm
• Pojazd stola: 600x230 mm
• Posuv stola: 24-720 mm/min (8 rýchlostí)
• Posuv vretena: 0,015; 0,08; 0,25 mm/ot
• Výkon motora S1: 3 HP 2,2 kW
• Výkon motora S6: 4,8 HP 3,6 kW
• Výkon motora S1 horizontálne: 3 HP 2,2 kW
• Výkon motora S6 horizontálne: 4,8 HP 3,6 kW
• Celkové rozmery: 1120x1060x2035 mm
• Hmotnosť: 970 kg
