Podrobný popis

Zdvihák s nosnosťou 4000 kg je určený na prácu s osobnými a dodávkovými vozidlami, ktorých celková hmotnosť nepresahuje 4 tony.

Stabilitu zdviháka a zdvíhaného vozidla zaručuje zosilnená konštrukcia nosných prvkov.

Zdvihák je vybavený systémom automatických bezpečnostných zámkov, ktorý bol vytvorený s ohľadom na bezpečnosť a pohodlie užívateľa.

Zdvíhanie a spúšťanie sa ovláda pomocou tlačidiel na ovládacom paneli bez nutnosti uvoľňovania zámkov pri stĺpikoch. Oba stĺpiky majú elektromagnety, ktoré automaticky uvoľnia zámky po stlačení tlačidla na ovládacom paneli. Toto riešenie zabraňuje nekontrolovanému opusteniu vozidla zo strany obsluhy.

Univerzálnosť zdviháka zaručuje modernizovaná konštrukcia nosných nôh, znížený uchopovací bod umožňuje prácu s automobilmi s nízkym odpružením a zväčšovacie adaptéry sa výborne hodia na zdvíhanie terénnych a dodávkových vozidiel. Rozsah dĺžok ramien umožňuje pracovať s vozidlami s rôznym rozstupom oporných bodov, čo výrazne ovplyvňuje bezpečnosť používania.

Montáž sa zjednodušila predinštalovaním väčšiny prvkov už vo výrobe a súčasťou výťahu je sada montážnych kotiev.

Technické parametre:

• Výkon motora - 2,2 kW
• Nosnosť - 4000 kg
• výška zdvihu - 2040 mm
• Čas zdvíhania/spúšťania 55/30 sek
• Minimálna výška ramena 120 mm
• Rozsah dĺžky ramena:
• - Predná časť 730-1100 mm
• Vzadu 920-1420 mm
• Šírka medzi stĺpikmi (vnútorná) 2825 mm
• Šírka medzi stĺpikmi (vonkajšia) 3315 mm
• Šírka medzi vysokozdvižnými vozíkmi 2600 mm
• Hladina hluku ≤ 70 dB
• napájanie 400V

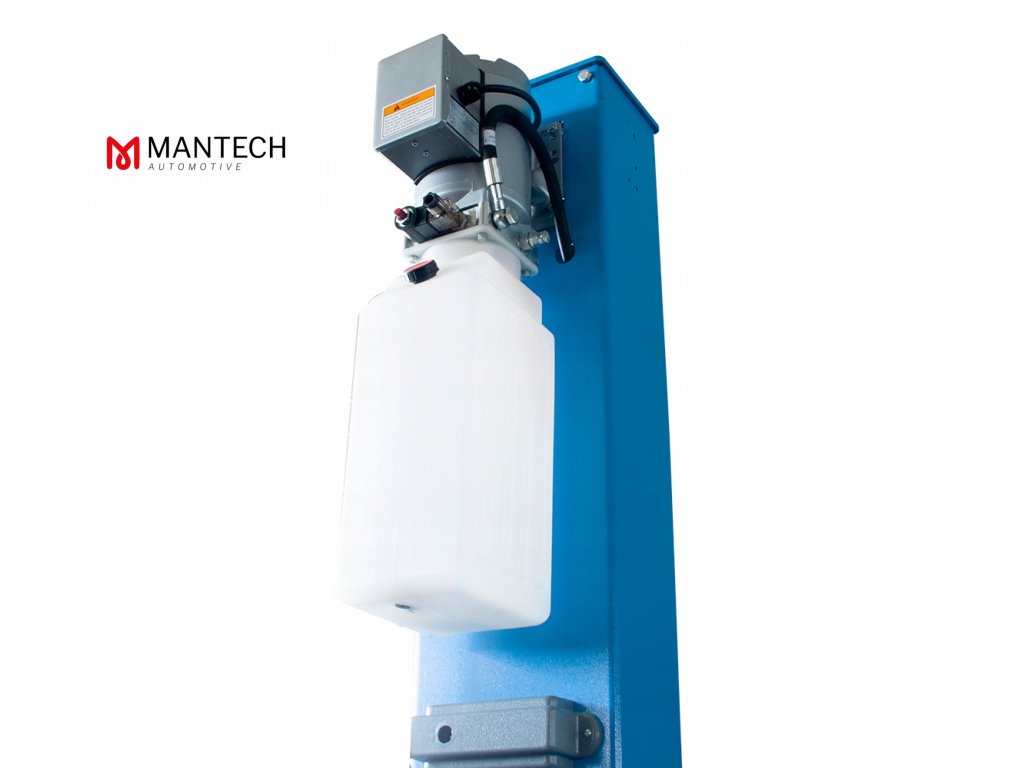

• Typ pohonu - elektrohydraulický
• Množstvo hydraulického oleja - 10 l
• Hmotnosť - 550 kg
• Uzamykací systém - štvornásobný automatický elektromagnetický
• Typ hydraulického oleja - 46 (32)
• Výška stĺpov - 2820 mm

Príprava podkladu

• Hrúbka podlahy pre výťah s výstužným rámom - 30 cm
• Druh betónu - B25
• Veľkosť zeme pre výťah (jednoduchá doska) - 1m x 4m

Hlavné rysy:

• nosnosť 4000kg dvojsegmentové nohy
• Výsuvné plošiny na zväčšenie plochy výťahu
• znížený podprahový úchopový bod s výškovým nastavením
• automatizovaná prevádzka
• stabilná zosilnená konštrukcia
• automatické bezpečnostné zámky
• zjednodušená montáž
• výstužný rám
• montážne kotvy súčasťou balenia

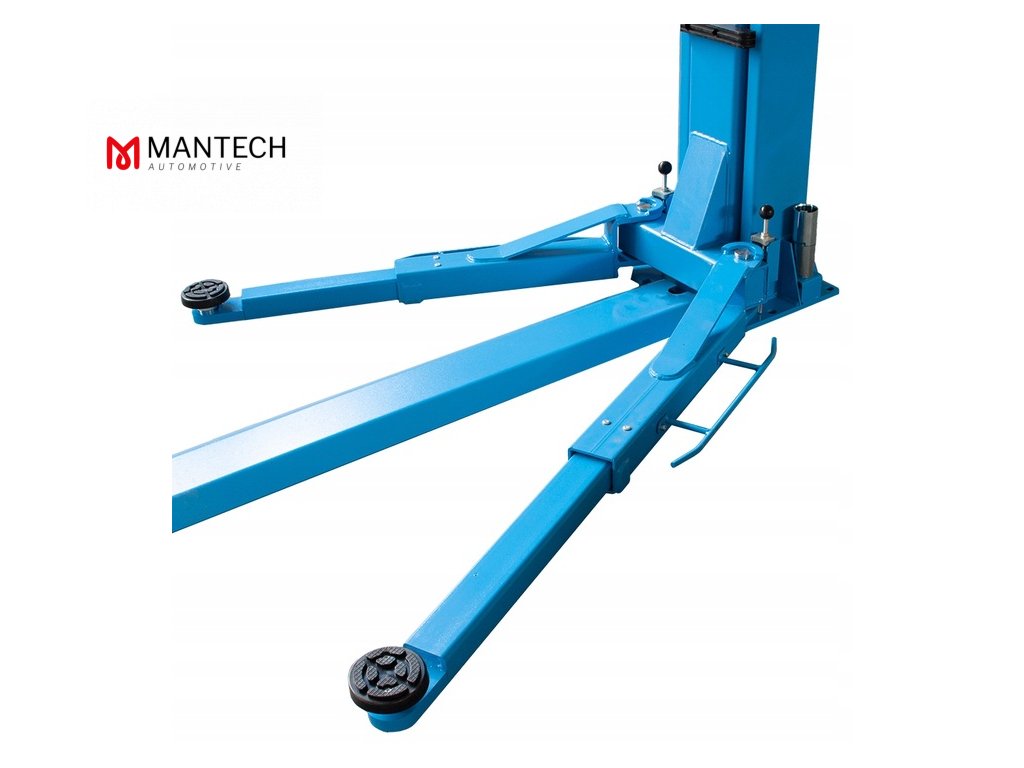

Zdvihnite ramená

Zdvihák má asymetrické ramená (predné dvojsegmentové ramená - kratšie, zadné dvojsegmentové dlhšie).

Rozsah nastavenia ramien:

• Predné ramená: 720 mm - 1100 mm
• Zadné ramená: 930 mm - 1430 mm
• Ramená vybavené prídavnými adaptérmi, každý vysoký 85 mm

Gumové podložky sú výškovo nastaviteľné

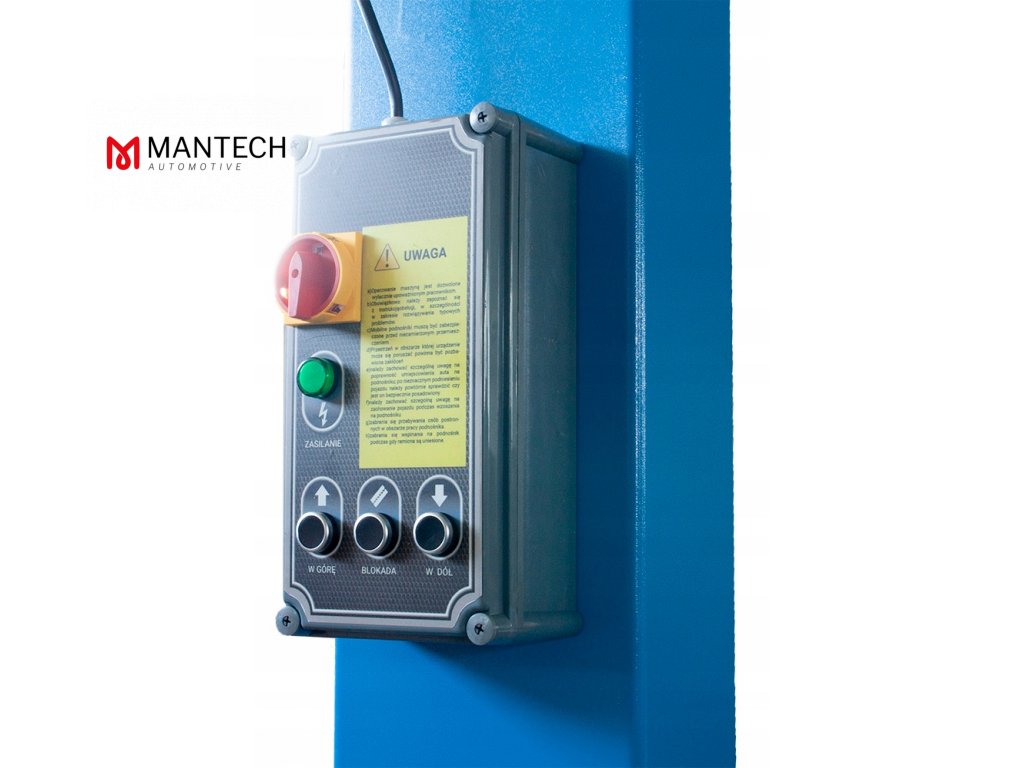

Ovládanie zdvihu

Ovládací panel sa skladá z troch tlačidiel:

• Vrch - zdvíhanie
• Dolu - spúšťanie
• Blokáda - spúšťanie na blokádach

a:

• Výkonové svetlá
• vypínač
