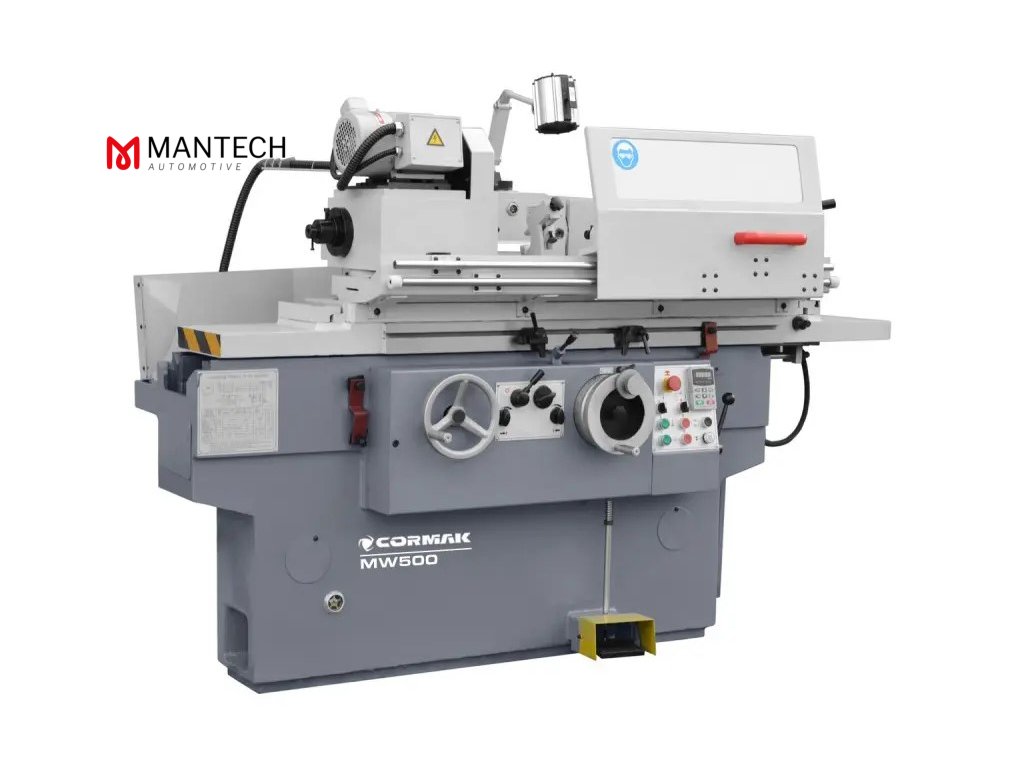

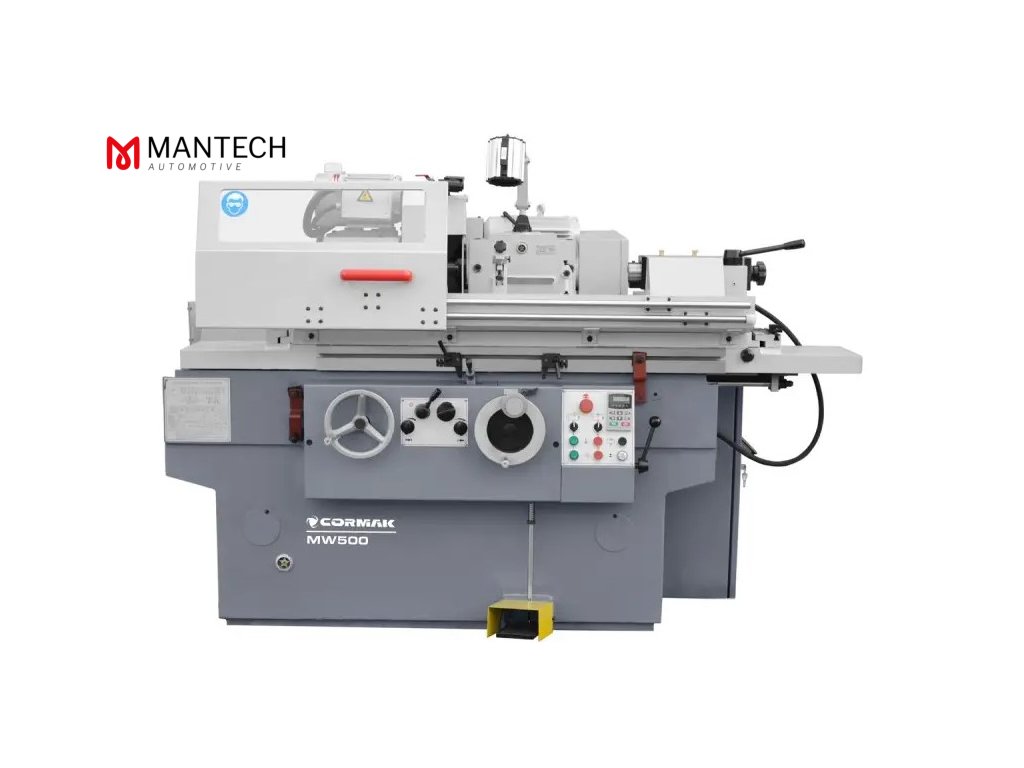

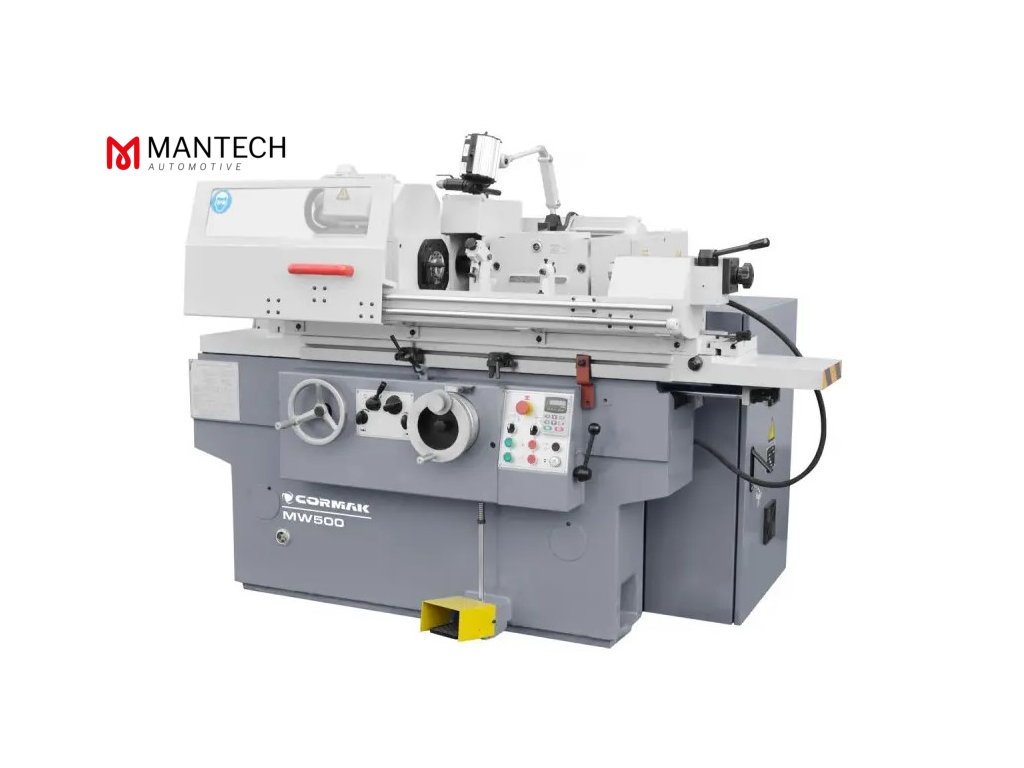

Brúska na hriadele a otvory Ø200 x 500 mm

Podrobný popis

✅ Brúsky  značky CORMAK ponúkajú stabilnú prevádzku a nízku hladinu hluku, vďaka čomu sú ideálnou voľbou pre výrobné prostredie. Vďaka skrutkovým čerpadlam v hydraulickom systéme zaručujú plynulý chod s minimálnym hlukom. Vreteno presnej brúsnej hlavy navyše poskytuje vynikajúcu tuhosť a vysokú presnosť otáčania, čo umožňuje dosiahnuť vysokú kvalitu obrábaných hriadeľov.

Technické údaje

• Vzdialenosť medzi hrotmi: 500 mm
• Brúsna plocha:  Ø200 x 500 mm
• Priemer hriadeľov s lunetou:  5 - 60 mm
• Priemer hriadeľov bez lunety:  5 - 200 mm
• Priemer otvorov: 25 - 100 mm
• Maximálna hmotnosť obrobku: 100 kg
• Maximálna vonkajšia dĺžka obrábania: 500 mm
• Maximálna vnútorná dĺžka obrábania:  100 mm
• Výška osi: 135 mm
• Kužeľ  otočnej hlavy: MK 4
• Kužeľ koníka: MK 4
• Min. posuv:  0,0025 mm
• Posuv objímky koníka: 30 mm
• Otáčky vretena hlavy: 25 – 380 ot./min.
• Priemer 3-čeľusťového skľučovadla: 165 mm
• Rozmery brúsneho kotúča:  Ø400 x 50 x Ø203 mm
• Max. šírka brúsneho kotúča:  50 mm
• Obvodová rýchlosť brúsneho kotúča: 35 m/s
• Max. otáčky brúsneho kotúča: 1670 ot./min.
• Max. priečny posuv:  205 mm
• Priečny posuv na otáčku:  Hrubý 2 mm, jemný 0,5 mm
• Stupeň priečneho posuvu: Hrubý 0,01 mm, jemný 0,0025 mm
• Kompenzácia opotrebenia brúsneho kotúča na otáčku:  Hrubé 0,01 mm, jemné 0,0025 mm
• Rýchly posuv:  50 mm
• Rozsah otáčania hlavy brúsneho kotúča:  +10º
• Priemer otvoru brúsneho kotúča:  Max. 30 x 25 x 10 mm, min. 17 x 20 x 6 mm
• Otáčky brúsneho kotúča na otvory:  1000 ot./min.
• Max. Rozsah otáčania stola: Vpravo - 3°, vľavo - 9°, 8°
• Prietok čerpadla chladiacej kvapaliny: 25 l/min
• Motor brúsneho kotúča pre valce:  4 kW - 1500 ot./min.
• Motor otočnej hlavy: 1,1 kW – 1500 ot./min.
• Motor vnútorného brúsneho kotúča:  1,1 kW – 3000 ot./min.
• Hydraulický agregát s výkonom:  1,1 kW – 1500 ot./min.
• Čerpadlo chladiacej kvapaliny:  0,125 kW – 3000 ot./min
• Rozmery stroja:  2040 x 1800 x 1650 mm
• Hmotnosť: 3000 kg



Výbava v závislosti od verzie

• Nádrž chladiacej kvapaliny
• Brúsny kotúč
• Vyvažovací tŕň
• 4 hroty
• Nárazník
• Nástroje na demontáž brúsneho kotúča
• Tesniaci krúžok
• Držiak na vyváženie brúsneho kotúča
• CE vyhlásenie o zhode
• Vnútorná brúsna hlava
• 3-čeľusťové skľučovadlo
• Tryska na vnútorné brúsenie

Voliteľné príslušenstvo

• otvorená luneta
• uzavretá luneta
• 4-čeľusťové skľučovadlo
• Brúsny kotúč s prírubou
• Diamantový orovnávač
