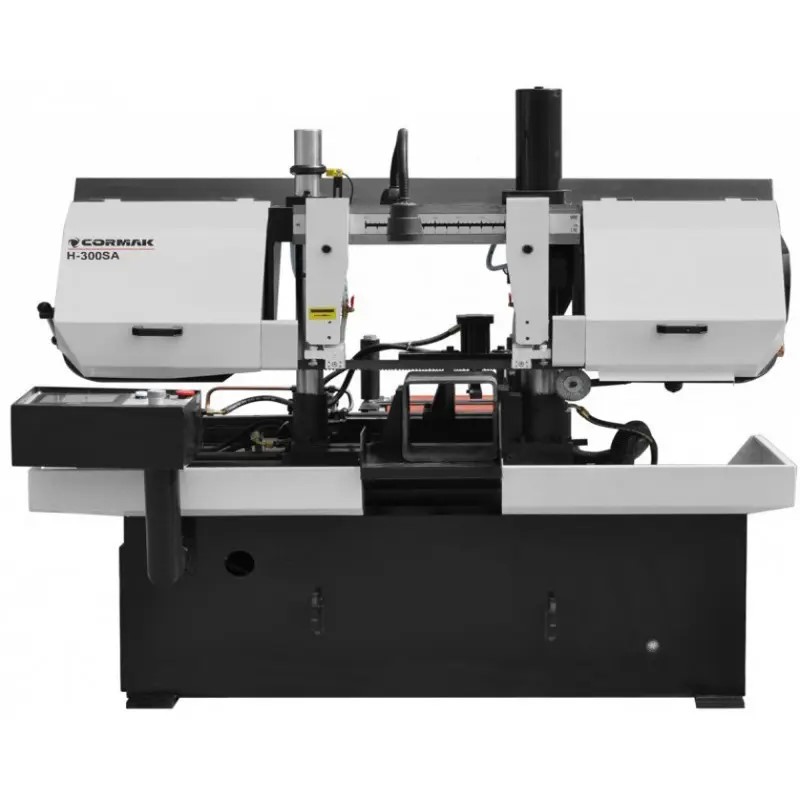

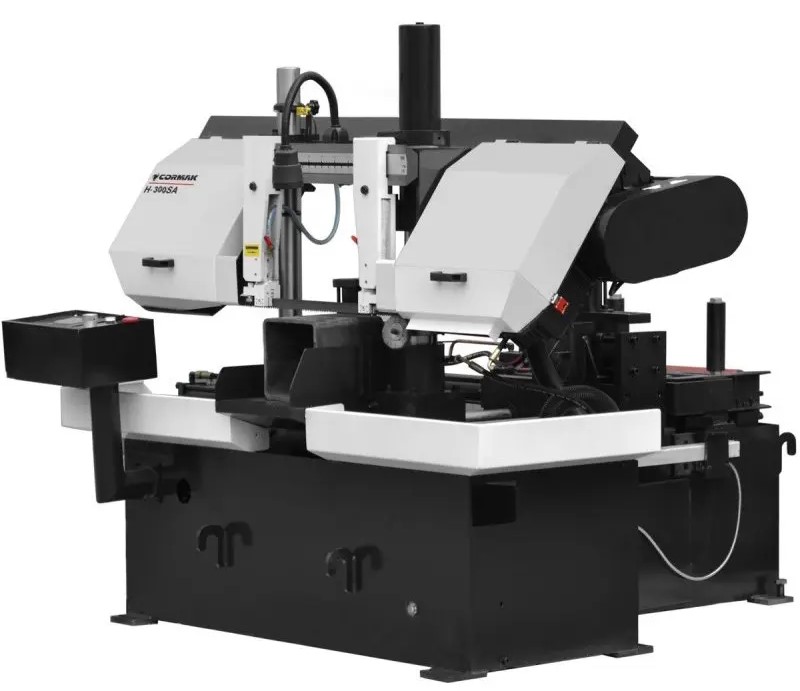

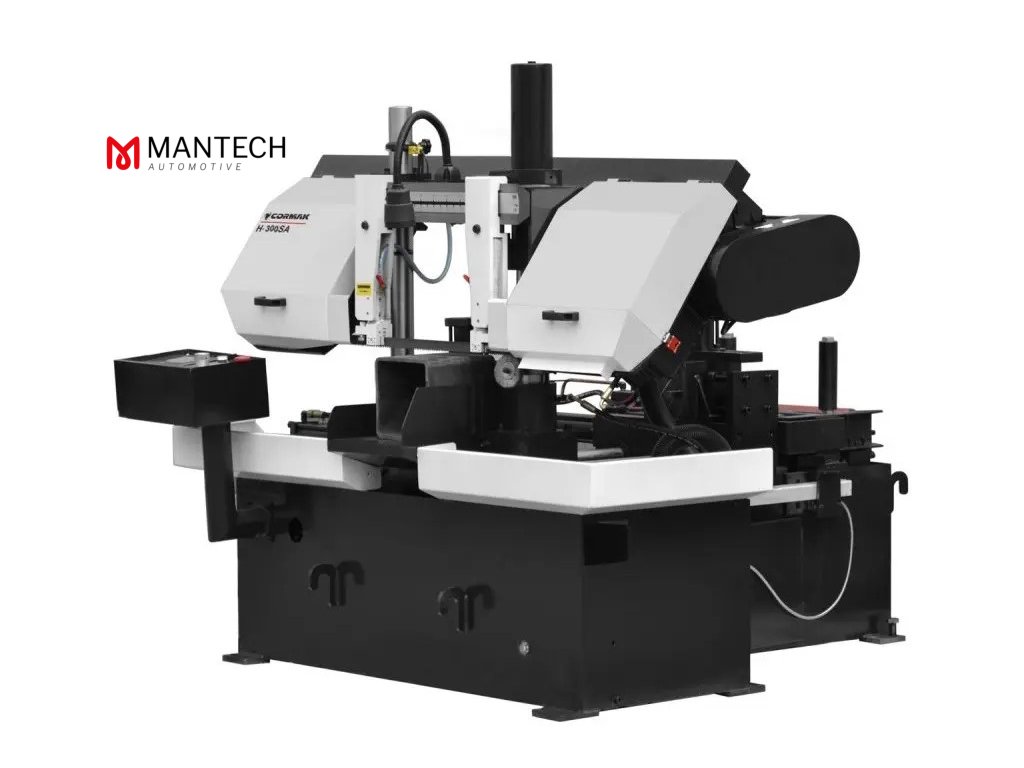

Automatická stĺpová pásová píla CORMAK H-300SA

Podrobný popis

Automatická stĺpová pásová píla na kov CORMAK H-300SA

✅ Píla umožňuje rezanie v manuálnom aj automatickom režime.

✅ Manuálny režim vám umožňuje vykonávať všetky operácie manuálne z prístrojovej dosky stroja.

✅ Automatický režim – po zapnutí stroja je ukončený celý rezací cyklus, tzn. zaistenie detailu rezu vo zveráku, jeho posunutie na konkrétny rozmer na rezacom páse, spustenie rezného ramena a jeho zdvihnutie do požadovanej výšky po reze, prebieha bez potreby zásahu operátora.

✅ Na ovládacom paneli sa nastavujú parametre rezu ako počet kusov odrezaných dielov, ich rozmery, rýchlosť rezacieho pásu, rýchlosť spúšťania ramena. Zariadenie sa automaticky zastaví po dokončení série rezov, pretrhnutí rezacieho pásu alebo identifikácií inej poruchy riadiacim systémom rezacieho stroja.

✅ Telo stroja je odliatok z liatiny namontovaný na pevnej priestorovej doskovej skrini. Vo vnútri krytu sa nachádza: hydraulická jednotka, nádrž na chladiacu kvapalinu s čerpadlom a podávač triesok. Oceľová konštrukcia rámu je naklonená pod uhlom 3 stupne vzhľadom k povrchu podávacieho stola, čo je výhodné najmä pri rezaní pravouhlých prvkov a profilov.

✅ Pohon rezacieho pásu založený na motore riadenom invertorom zaisťuje plynulú reguláciu v širokom rozsahu otáčok. Ak sa píla zlomí, stroj sa automaticky zastaví. Presné vedenie pásu zabezpečujú vodidlá pozostávajúce z vodiacich ložísk a karbidových vložiek. Pohyblivá vodiaca hlava pásky sa nastavuje v závislosti od veľkosti rezaného materiálu, čo zaisťuje zvýšenú stabilitu pásky. Maximálne rezné parametre a predĺženú životnosť píly zabezpečuje chladiaci systém a čistiaca kefka.

✅ Hydraulicky nútený pokles ramena sa nastavuje v širokom rozsahu pomocou presného škrtiaceho ventilu. Systém rýchleho posuvu umožňuje skrátenie doby rezania jednotlivých prvkov.

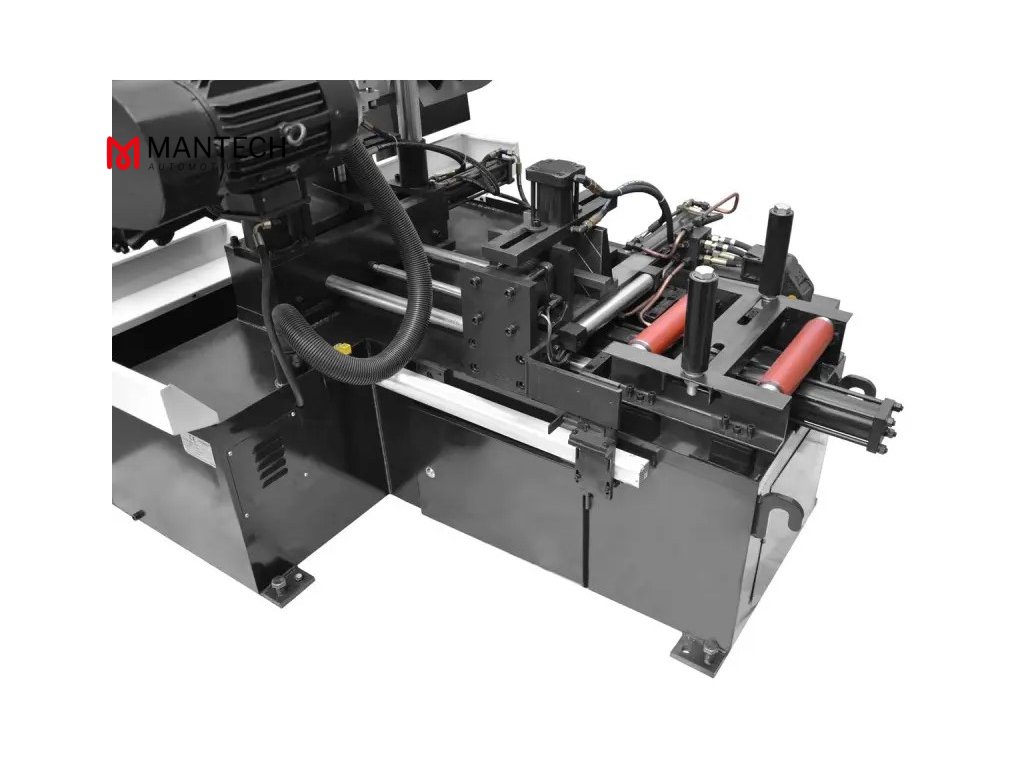

✅ Hydraulický systém podávania materiálu zabezpečuje plne automatický pracovný cyklus stroja. Ovládač vybavený LCD displejom umožňuje programovanie chodu píly, signalizuje koniec materiálu, hlási chyby a po uplynutí naprogramovaného času informuje o počte rezov. Maximálna dĺžka podávania materiálu na jeden zdvih je 500 mm s presnosťou +/- 0,2 mm na zdvih.

✅ Inovácia a výroba poloautomatických a automatických rezacích strojov CORMAK v súlade s normami a štandardmi v súlade s certifikátmi ISO:90001 a ISO:140001 zaručujú bezpečnosť, kvalitu a spoľahlivosť výrobkov. Použitie motorov s licenciou od známeho a na svetovom trhu uznávaného výrobcu, jedného zo svetových lídrov, spoločnosti ABB, zaručuje dlhú a bezporuchovú prevádzku.

Technické údaje

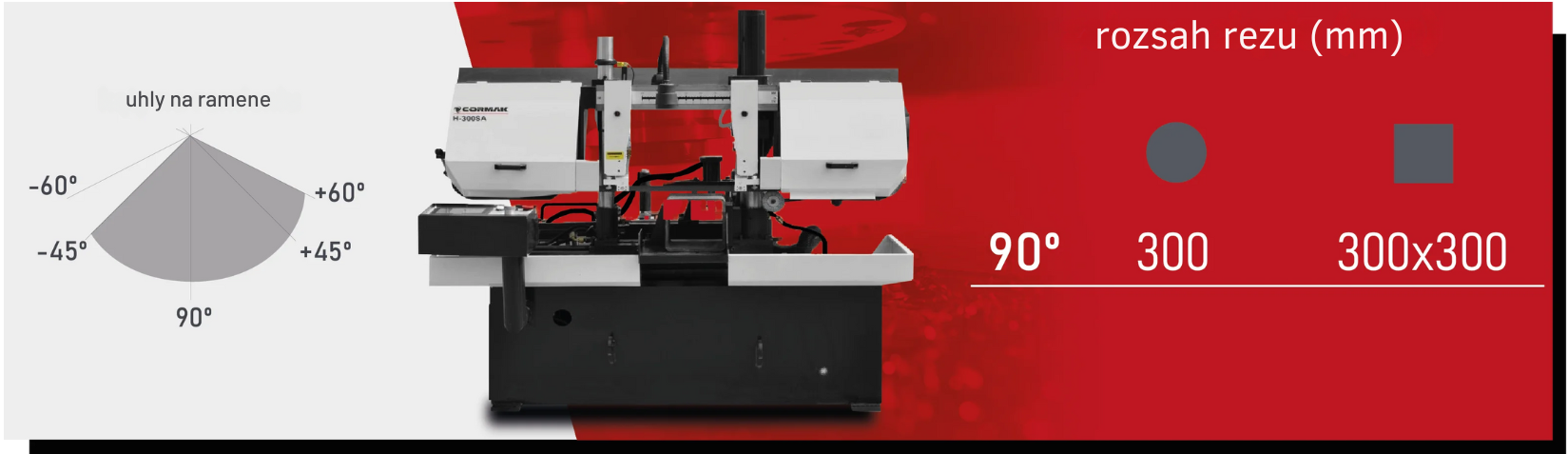

• Rozsah rezu: ∅ 300 mm □ výška 300 mm x šírka 300 mm
• Páska (dĺžka x šírka x hrúbka): 3505x27x0,9 mm
• Rezné rýchlosti: 40/60/80 m/min.
• Rýchlosť posuvu: hydraulická, plynulá regulácia rýchlosti
• Výkon motora: 3,8 kW
• Hydraulická pohonná jednotka: 0,75 kW
• Čerpadlo chladiacej kvapaliny: 0,09 kW
• Zdvih podávača: 500 mm
• Nosnosť: 1500 kg
• Rozmery (dĺžka x šírka x výška): 1750x1950x1550 mm
• Hmotnosť: 1200 kg

Štandardná výbava

• práca v automatickom cykle
• funkcia pamäte polohy ramena
• vstavaná hydraulická jednotka
• funkcia pamäte polohy zveráku
• zmena reznej rýchlosti
• kefka na čistenie pásky s pohonom
• chladiaci systém
• bimetalová pásová píla
• CE vyhlásenie o zhode
