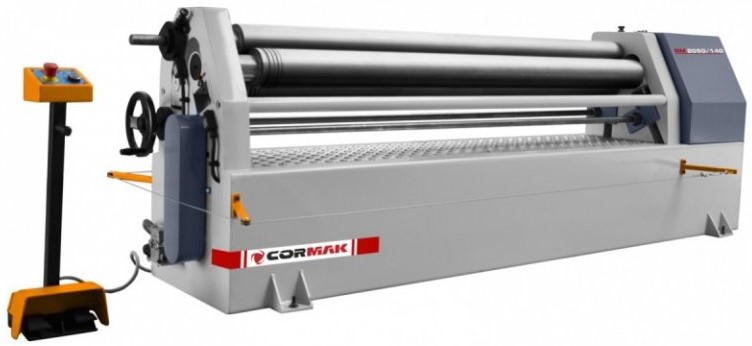

Zakružovačka plechov CORMAK RM2050/130

Podrobný popis

✅  Séria RM je určená na štandardné ohýbanie plechov na dosiahnutie valcových tvarov bez predohýbania (štandardne). Na tento účel je plech upnutý medzi centrálnymi hnacími valcami. Horný valec je stacionárny, spodný sa pohybuje vertikálne, aby sa prispôsobil požadovanej hrúbke plechu. Nastavenie požadovaného polomeru ohybu sa vykonáva pohybom bočného valca.

✅ Ohýbanie plechov je dôležitá pracovná funkcia zabezpečujúca kvalitu finálneho dielu a spočíva v ohýbaní koncov plechu (predohýbanie), čo umožňuje získať rovnomerný uzavretý plášť. Na ohýbanie v oboch smeroch by mal byť plech rozložený a bočný valec dvakrát stlačený.

✅ Asymetrická konštrukcia valčekového systému umožňuje predohýbanie plechu pohybom bočného valca. Voliteľne je možné na bočný hriadeľ namontovať elektrický pohon, ktorý umožní predohýbanie.

✅ Štandardne je na valcoch série RM možné získať minimálny priemer rovnajúci sa trojnásobku priemeru horného valca pri ohýbaní kovu s medzou klzu za studena 260 N/mm2 a pevnosťou v ohybe 24 kg/mm2.

✅ Horný valec je sklopný, čo uľahčuje vyberanie hotových výrobkov. Sklopný valec je vybavený zámkom, ktorý zabraňuje jeho samovoľnému otvoreniu počas prevádzky.

Technické parametre:

• Dĺžka valca: 2050 mm
• Priemer valca: 130 mm
• Hrúbka materiálu: 3,0 mm
• Rýchlosť ohýbania: 3,5 m/min
• Výkon motora: 2,2 kW
• Dĺžka: 3230 mm
• Hĺbka: 800 mm
• Výška: 1100 mm
• Hmotnosť cca: 1700 kg

* POZNÁMKA: Štandardné parametre zariadenia sú založené na kovoch s medzou klzu za studena 260 N/mm2. *

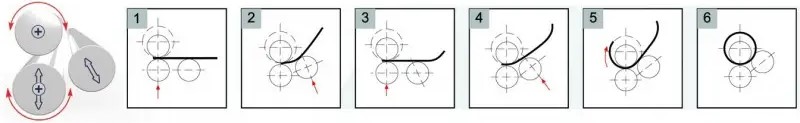

Schéma spracovania:

Kľúčové výhody:

• Silný zváraný oceľový rám.
• Valce vyrobené z vysokopevnostnej ocele v súlade s certifikátom kvality SAE 1050, kalené a brúsené.
• Rotačné horné a dolné valce poháňané elektromotorom cez reduktor a reťaz. To zaisťuje stabilné ohýbanie pri zaťažení a zlepšuje produktivitu.
• Horný valec odnímateľný do strany s nosným systémom.
• Dolné a bočné valce s výškovým nastavením (štandardne manuálne).
• Valce vybavené drážkami pre ohýbacie tyče.
• Modely RM poskytujú možnosť kužeľových ohybov.
• Voliteľné motorizované zdvíhanie dolných a bočných valcov - zaisťuje predohýbanie s najlepšou kvalitou a opakovateľnosťou.
• Voliteľné digitálne zobrazenie polohy motorom poháňaných dolných a bočných valcov.
• Stroj je vyrobený v súlade s bezpečnostnou smernicou ES (značka CE) / Vyhlásením o zhode.

Voliteľné vybavenie

• Motorizovaný bočný valec (elektromotor).
• Digitálny indikátor polohy bočného hriadeľa.
