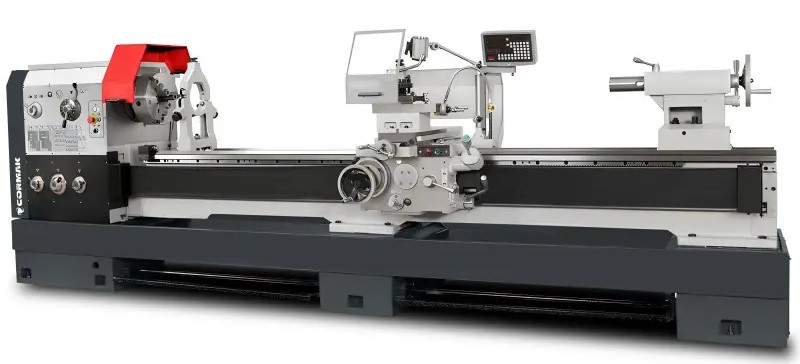

Univerzálny sústruh CORMAK GOLIAT 800 x 3000

Podrobný popis

✅ Priemyselný sústruh na kov CORMAK GOLIAT 800 x 3000 mm - pevná liatinová konštrukcia lôžka, vybavený 12-rýchlostnou prevodovkou s výkonným indukčným motorom 7,5 kW/ 400 V - maximálny krútiaci moment, veľký priechod vretena 105 mm. Odporúča sa na sústruženie tvrdých ocelí, mechanické sústruženie. Môže byť použitý pre mnoho úloh, ako je vnútorné a vonkajšie sústruženie, kužeľové sústruženie, metrické a palcové závitovanie, vŕtanie a preťahovanie. Sústruh série GOLIAT bol vytvorený špeciálne pre priemyselnú výrobu veľkých komponentov. Používa sa v priemyselných prevádzkach pre sériovú a strednosériovú výrobu.

Technické parametre:

• Max. priemer otáčania nad lôžkom: Ø800 mm
• Max. priemer otáčania nad suportom: Ø540 mm
• Max. priemer otáčania v dutine mostíka: Ø1010 mm
• Vzdialenosť hrotov: 3000 mm
• Šírka lôžka: 500 mm
• Veľkosť nástroja: 25x25 mm
• Max. posuv horných saní: 145 mm
• Max. posuv priečneých saní: 375 mm
• Priechod vretena: Ø105 mm
• Hrot vretena: D1-8 CAMLOCK
• Otáčky vretena: 12 rýchlostí (36-1600 ot./min.)
• Počet a rozsah pozdĺžnych posuvov: 65 (0,063-2,52 mm/ot.)
• Počet a rozsah priečnych posuvov: 65 (0,027-1,07 mm/ot.)
• Metrický závit: 22 (1-14 mm)
• Palcový závit: 25 (28-2 TPI rozstupy na palec)
• Modulárny závit: 18 (0,5-7 mm)
• DP závitu: 24 (56-4 DP)
• Rýchly pozdĺžny posuv: 4,5 m/min.
• Rýchly priečny posuv: 1,9 m/min.
• Priemer pinoly koníka: 75 mm
• Kužeľ koníka: MT5
• Max. posun pinoly koníka: 150 mm
• Priečny posun koníka: ±15 mm
• Hlavný motor S1/S6: 7,5/9 kW / 400V
• Rýchloposuvný motor: 250W
• Čerpadlo chladiacej kvapaliny: 60W
• Rozmery d/š/v cca: 4500 x 1100 x 1450 mm
• Hmotnosť cca: 4 600 kg (±2 %)

Hlavné výhody:

• Univerzálny sústruh GOLIAT 800 x 3000 (CJ6280QC/3000) je možné použiť na mnoho úloh, ako je vnútorné a vonkajšie sústruženie, kužeľ, leštenie, metrické, palcové modulárne a DP závitovanie, vŕtanie a preťahovanie.
• Pevná liatinová konštrukcia lôžka zaisťuje maximálne zníženie vibrácií. Lôžko je navyše tvrdené a precízne brúsené. Lôžko stroja je mimoriadne odolné voči krúteniu a nevibruje, vďaka čomu je splnená základná podmienka pre presné sústruženie.
• Centrálny systém prepínania podávania, vodiaca skrutka a podávací hriadeľ na rezanie závitov.
• Digitálny údaj funguje v (3) troch osiach pohybu: pozdĺžna, priečna, horné sane. Spracovaný elektronický signál z optických pravítok vizualizuje získané hodnoty z pohybov pozdĺž osí na digitálnej obrazovke.
• Sústruh je vybavený kvalitným zosilneným systémom uloženia vretena. Moderné ložisko hlavného vretena s guľôčkovými ložiskami.
• Optimálne pracovné výsledky zaisťuje veľký priechod vretena 105 mm, osová vzdialenosť 3000 mm, 3-čeľusťové skľučovadlo sústruhu 315 mm, šírka lôžka 500 mm a výkonný 7,5 kW motor.
• Systém rýchleho pozdĺžneho a priečneho posuvu výrazne skracuje čas obrábania a zvyšuje produktivitu.
• Kalené a brúsené ozubené kolesa vo vretenovom prevode – zaisťujú dlhodobú prevádzkovú stabilitu.
• Vybavený vodiacou skrutkou a podávacím hriadeľom pre závitovanie, automatický pozdĺžny a priečny posuv.
• Jednoduché nastavenie otáčok vretena a automatický posuv z ergonomického ovládacieho panela na prevodovke.
• Hodiny na sústruženie závitov určené na presné počítanie závitov. Táto funkcia je navrhnutá tak, aby šetrila čas tým, že umožňuje uvoľnenie matice vodiacej skrutky niekoľkými prechodmi, aby sa suport rýchlo a manuálne vrátil do pôvodnej polohy.
• Lôžko má vymeniteľný mostík pre otáčanie väčších prvkov, napr. Tento model sústruhu umožňuje obrábanie maximálneho priemeru 900 mm s odstráneným mostíkom.
