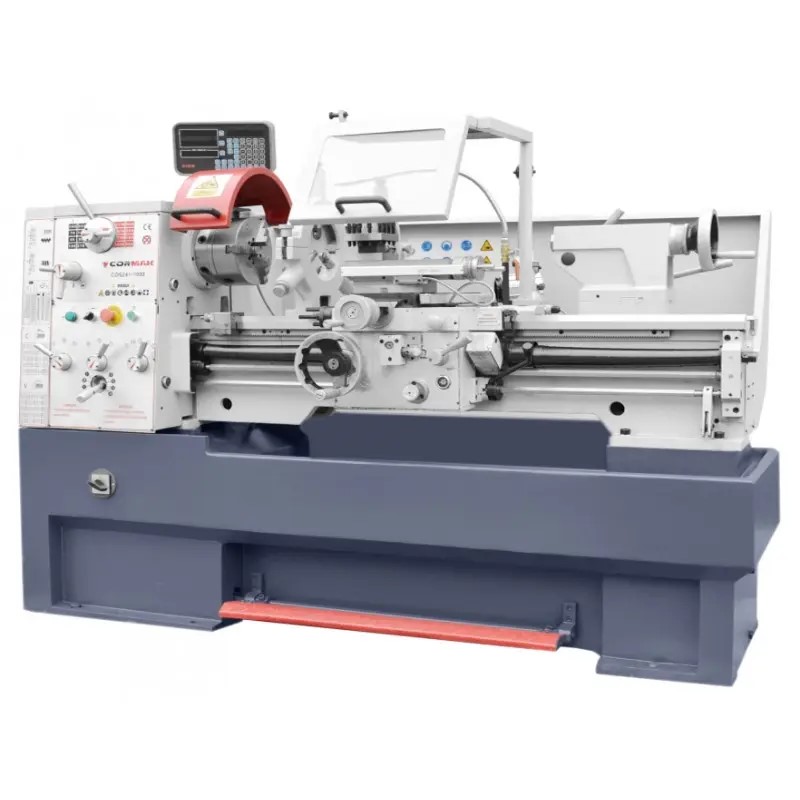

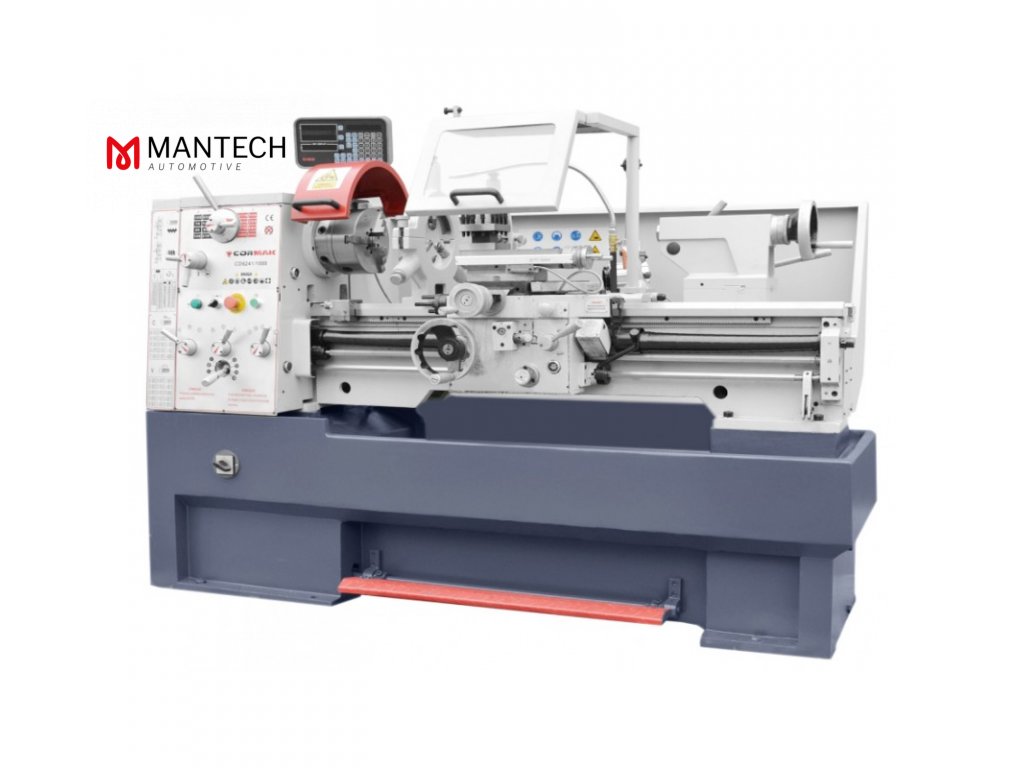

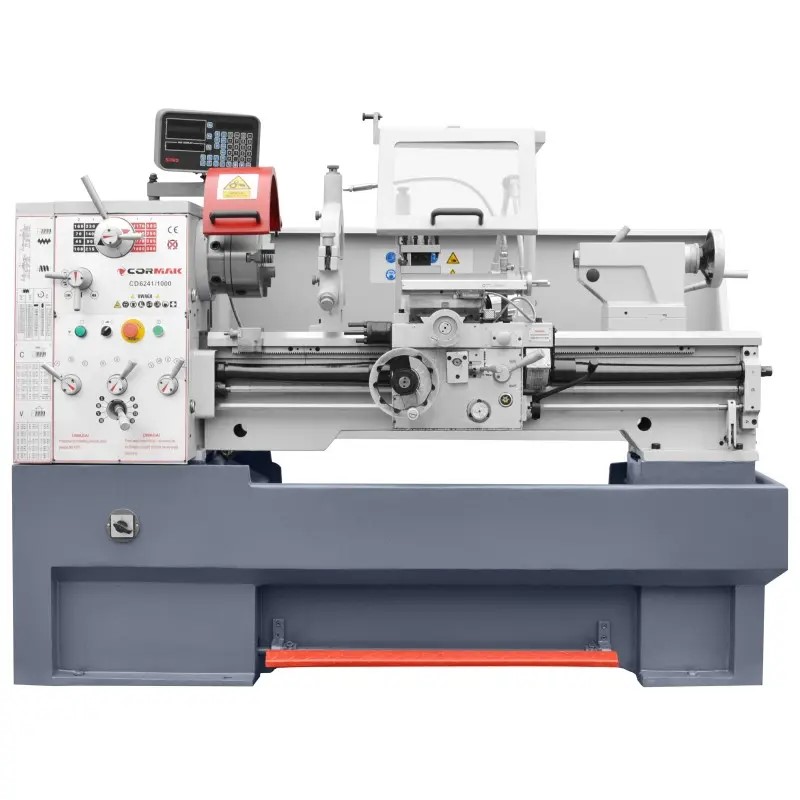

Univerzálny sústruh CORMAK 410 x 1000

Podrobný popis

Vlastnosti stroja

- Univerzálny sústruh 410x100 0 CORMAK je možné použiť na mnoho úloh, ako sú sústruženie vnútorných a vonkajších plôch, kužeľov, leštenie, metrické, palcové modulové a DP závitovanie, vŕtanie a preťahovanie.

- Pevná liatinová konštrukcia lôžka pre maximálne zníženie vibrácií. Posteľ je navyše tvrdená a precízne brúsená.

- Digitálny údaj funguje v (3) troch osiach pohybu: pozdĺžna, priečna, zosuvná. Spracovaný elektronický signál z optických pravítok vizualizuje získané hodnoty z pohybov pozdĺž osi na digitálnej obrazovke.

- Sústruh vybavený vysoko kvalitným zosilneným systémom uloženia vretena.

- Optimálne pracovné výsledky zaisťuje veľký otvor vretena 52 mm .

- Kalené a brúsené ozubené kolesá v ozubenom kolese vretena.
Vhodná šírka lôžka 250 mm zaisťuje stabilné a presné pracovné podmienky.

- Vybavené vodiacou skrutkou a vodiacim hriadeľom pre závitovanie, automatický pozdĺžny a priečny posuv.

- Jednoduché nastavenie otáčok vretena a automatický posuv z ergonomického ovládacieho panela na prevodovke.

- Presnosť obrábania: odchýlka kruhovitosti menšia ako 0,01 mm , odchýlka valcovitosti nie väčšia ako 0,02 mmpre meranie dĺžky 200 mm je povrchová úprava perfektná

- Schopný obrábať veľké množstvo závitov bez nutnosti výmeny radiacich koliesok na gitare. Široká škála obrábaných závitov: metrický (42) 0,2 - 14 mm/ot., palcový (42) 2 - 72 TPI, modulárny (18) 0,3 - 3,5 mm, DP závit (21) 8 - 44 DP Sústruženie pravý a ľavý závit. - Navliekacie hodiny určené na presné počítanie nití. Funkciou je ušetriť čas, takže v niekoľkých prechodoch môžete odskrutkovať maticu vodiacej skrutky a rýchlo ručne vrátiť posúvač do pôvodnej polohy. - Lôžko má vymeniteľný mostík na otáčanie väčších prvkov, napríklad kotúča. Tento model sústruhu umožňuje obrábanie
s maximálnym priemerom 580 mm s odstráneným mostíkom.

Sada navyše obsahuje sadu nožov 20 x 20 mm, 7 kusov a otočný hrot MK4

Sada sústružníckych nožov 20 x 20 (7 ks.) Profesionálna sada nôh sústruhu. Všetko zabalené v pevnom obale. Sada obsahuje kľúče na priskrutkovanie platní. Technické parametre: Vložky SCLCL 2020 K09 - CCMT09T304 SDNCN 2020 K11 - dosky DCMT11T304 Dlažba SER 2020 K16 - 16ERAG60 Dlažba SWGCR 2020 K06 - WCMT06T304 SDJCR 2020 K11 - dosky DCMT11T304 Vložky SCLCR 2020 K09 - CCMT09T304 Vložky GDAR 2020 K400-20 - MGMN400-M kľúče

Presné rotačné centrum MK4 Zatavený hrot s hlavicou sa vyznačuje zvýšenou presnosťou a odolnosťou. Použitie pre sústružnícke, zámočnícke a mechanické dielne. Technické parametre: Celková dĺžka  - 205,7 mm Priemer v najhrubšom mieste  - 60 mm Pin  - MK4 Priemer kužeľa v najhrubšom mieste  - 32 mm Dĺžka kužeľa  - 34,7 mm Vrcholový uhol  - 60 stupňov

Technické parametre

3-čeľusťové skľučovadlo   -   200 mm
Maximálny priemer otáčania nad lôžkom   -   410 mm
Priemer otáčania cez vozík   -   250 mm
Priemer otáčania v štrbine mostíka   -   580 mm
Dĺžka otáčania v pevných stredoch   -   1000 mm
Maximálna dĺžka inštalovanej časti (otočte skľučovadlo/stred)   -   900 mm
Rozsah pohybu horného posúvača   -   145 (0,02) mm


Prechádzať rozsahom   -   225 (0,02) mm


Rozsah pozdĺžneho posunu   -   750 (0,2) mm
Šírka lôžka   -   250 mm
Vývrt vretena   -   52 mm
Koniec vretena   -   D1-6 CAMLOCK


Kužeľ vretena   -   MK6
Rozmery sústruhu   -   100 x 100 x 32 mm


Maximálne rozmery nástroja   -   20 x 20 mm
Rýchlosti vretena   -   16 rozsahy
45 - 1800 ot./min


Rozsah otáčok vretena   -   45,70,90,108,140,165,215,255,330,385,510,585,770,900,1170,1800 ot./min

Metrický závit  -   (42) 0,2 - 14 mm/ot
palcový závit   -   (42) 2 - 72 TPI
Modulárny závit   -   (18) 0,3 - 3,5 mm


DP závit   -   (21) 8 - 44 DP


Pozdĺžny rozsah posuvu   -   (17) 0,05 - 1,7 mm/ot


Prechodový rozsah  -   (17) 0,025 - 0,85 mm/ot
Priemer objímky koníka   -   50 mm
Predĺženie objímky koníka   -   120 (0,02) mm
Kužeľ objímky koníka   -   MK4
Výkon hlavného motor   -   2,2/3,0 kW
Výkon čerpadla chladiacej kvapaliny   -   0,1 kW
Rozmery d/š/v   -   2050 x 900 x 1660 mm
Cista hmotnost)   -  1150 kg
