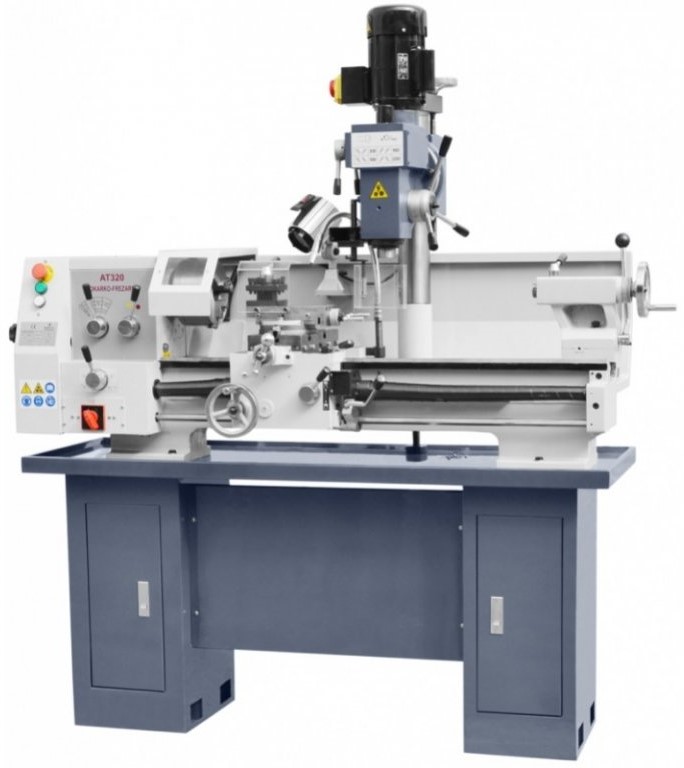

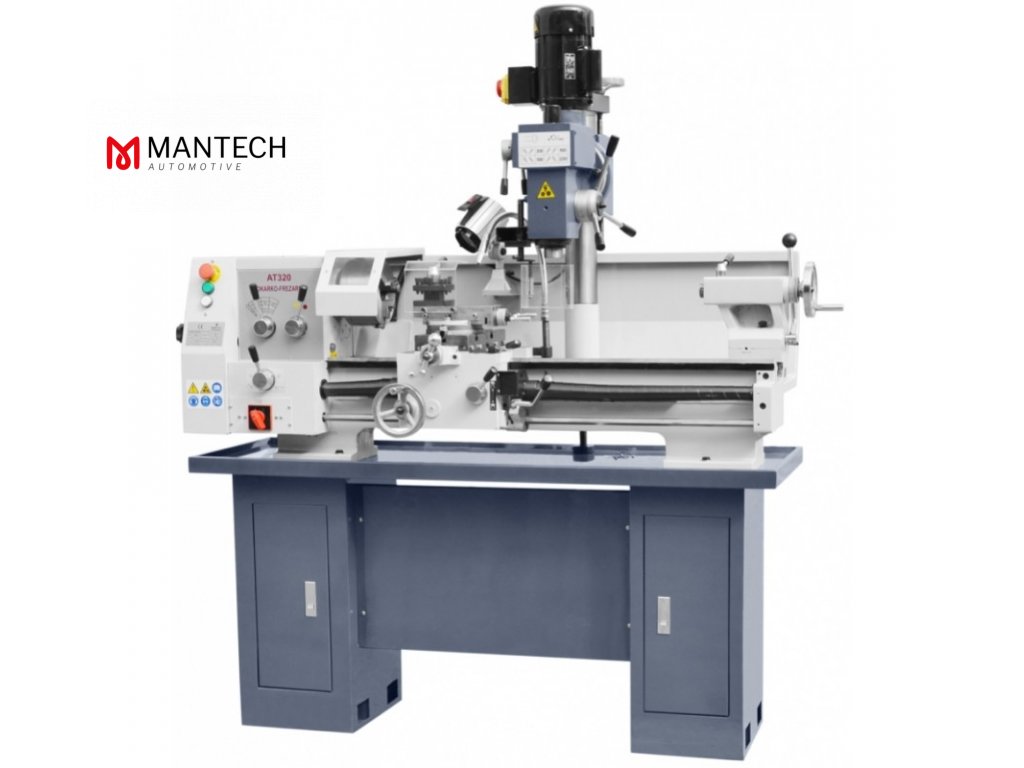

Kombinovaný sústruh s frézkou CORMAK AT320

Podrobný popis

✅ Sústružnícky a frézovací stroj AT-320 je kombináciou dvoch strojov, čo sa premieta do jednoduchého použitia a úspory miesta na pracovisku. Sústruh je vybavený 12-rýchlostnou prevodovkou s indukčným motorom 1,5kW/230V, fréza je vybavená 4-rýchlostnou prevodovkou s indukčným motorom 0,55kW/230V. Vykonáva sústružnícke funkcie: obrábanie vonkajších a vnútorných valcových plôch a rezanie závitov na nich, rezanie polotovarov. Funkcie frézovania: drážkovanie, vŕtanie a vystružovanie otvorov. Používa sa v malých priemyselných podnikoch, dielňach, garážach atď.

✅ Stroj má kombinovanú konštrukciu, ktorá kombinuje dve zariadenia naraz - sústruh a frézku, teda 2 v 1. Zároveň má každé samostatný indukčný motor (konštantné otáčky) - maximálny krútiaci moment. Stroj môže vyrábať diely so zložitými konfiguráciami bez potreby opätovnej inštalácie na iný stroj. Tento model dokáže naostriť diel a vyfrézovať v ňom drážky, ako aj vŕtať otvory mimo osi a pod určeným uhlom.

Technické údaje:

SÚSTRUH

• 3-čeľusťové skľučovadlo: 160 mm
• Max. priemer otáčania nad lôžkom: 320 mm
• Priemer otáčania nad suportom: 190 mm
• Vzdialenosť hrotov: 800 mm
• Šírka lôžka: 160 mm
• Priechod vretena: 38 mm
• Kužel vretena: MK5
• Otáčky vretena: 12 rozsahov (I/II), 60-1600 ot./min.
• Rozsah otáčok vretena: I: 60, 120, 200, 350, 600, 1050 ot./min.
  II: 90, 160, 300, 500, 850, 1600 ot./min.
• Rozmery držiaka sústruhu: 78 x 78 x 22 mm
• Maximálna veľkosť nástroja: 16x16 mm
• Rozsah posuvu držiaku saní: 120 (0,05) mm
• Rozsah priečneho posuvu: 110 (0,05) mm
• Rozsah pozdĺžného posuvu: 570 (0,5) mm
• Počet a rozsah pozdĺžnych posuvov: 0,1-1,4 mm/ot.
• Počet a rozsah priečnych posuvov: 0,022-0,3 mm/ot.
• Metrický závit: (17) 0,5–4 mm
• Palcový závit: (26) 9-48 Gg/1"
• Priemer pinoly koníka: 34 mm
• Koniec pinoly koníka: MK3
• Predĺženie pinoly koníka: 85 mm
• Výkon motora S1/S6: 1,5/1,8 kW / 230 V
• Výkon čerpadla: 0,1/0,12 kW

FRÉZKA A VŔTAČKA

• Maximálny priemer vŕtania: 20 mm
• Kužeľ pinoly vretena: MT3
• Priemer pinoly vretena: 45 mm
• Predĺženie  pinoly vretena: 60 mm
• Náklonenie hlavice: -90° - +90°
• Uhol otáčania hlavice okolo stĺpika: 360°
• Vzdialenosť hrotu vretena od stĺpika: 170 mm
• Vzdialenosť hrotu vretena od stola (min-max): 45 -300 mm
• Otáčky vretena: 4 stupne, 200-2200 ot./min.
• Rozsah otáčok vretena: 200, 500, 900, 2200 ot./min.
• Výkon motora vretena: 0,55 kW / 230V

ROZMERY STROJA

• Rozmery stroja D/Š/V (so základňou): 1450 x 650 x 1890 mm
• Hmotnosť stroja cca: 400 kg. (±2 %)

Hlavné výhody:

Sústruh

• Sústruh je vybavený rýchlospínačom na suporte pre zmenu smeru otáčania vretena.
• Indukčný motor (konštantné otáčky) 1,5 kW/230 V hnací motor s vysokým výkonom a vysokým krútiacim momentom, optimálne vhodný na spracovanie ocele a neželezných materiálov.
• Chladiaci systém ako štandard.
• Priechod vretena 38 mm zaisťuje optimálne pracovné výsledky a umožňuje obrábanie hriadeľov s veľkým priemerom.
• Lôžko s indukčným, brúseným vedením z kalenej ocele. Vhodná šírka lôžka 160 mm zaisťuje stabilné a presné pracovné podmienky.
• Kalené a brúsené ozubené kolesá vo vretenovej prevodovke.
• Vodiaca skrutka a vodiaci hriadeľ na rezanie závitov a automatický pozdĺžny a priečny posuv.
• Jednoduché nastavenie otáčok vretena a automatický posuv z ergonomického ovládacieho panela prevodovky.

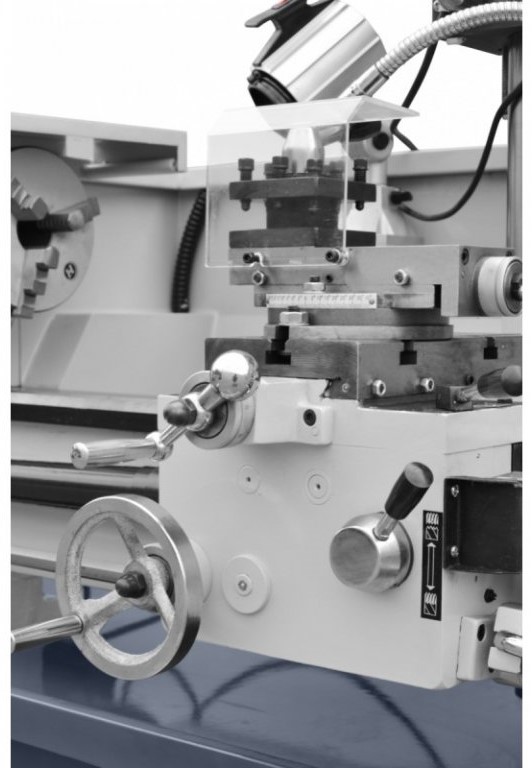

• Suport s ručnými kolieskami s presnou stupnicou 0,05/0,5 mm (priečny/pozdĺžny posuv).
• Sane náradia so stupnicou sú otočné v rozsahu ± 45° a koník má posuvný systém ± 10 mm na otáčanie kužeľov.
• Schopnosť obrábať širokú škálu závitov. Široká škála závitov: metrický (17) 0,5–4 mm, (26) 9-48 Gg/1". Pravé a ľavé závitovanie.
• Stroj je plne v súlade s požiadavkami smerníc EÚ (CE).

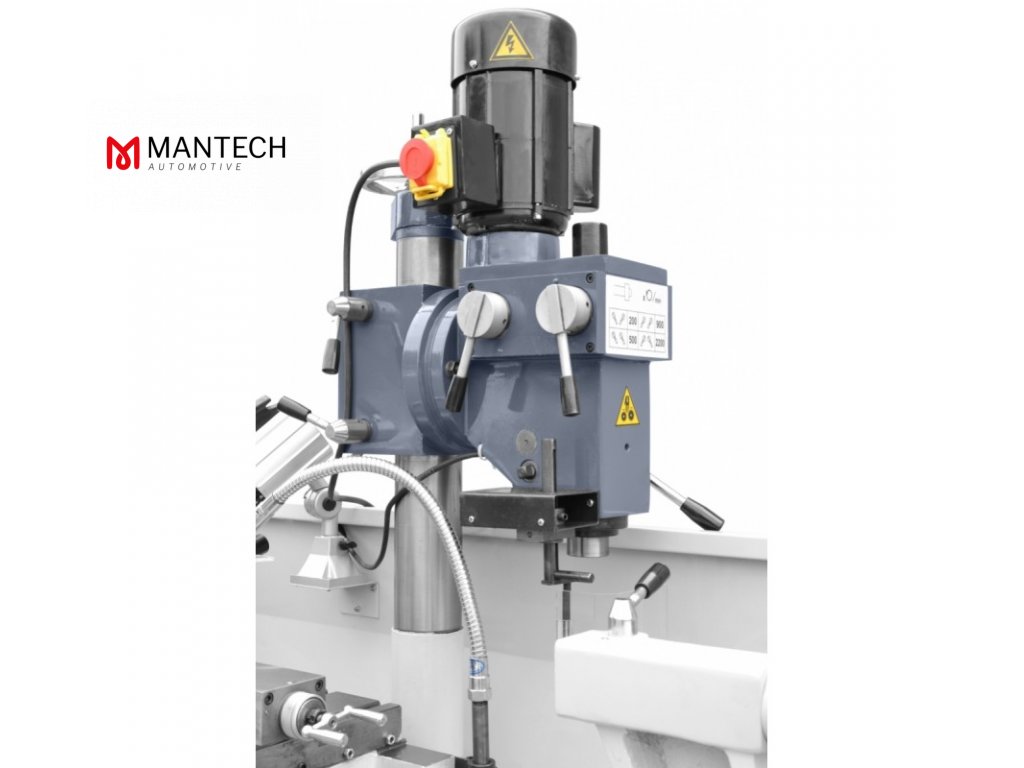

Frézka-vŕtačka

• Frézka-vŕtačka je vybavená 4-rýchlostnou prevodovkou (200-2200 ot./min.) s indukčným motorom (konštantné otáčky) 0,55 kW/230V - zaisťuje maximálny krútiaci moment.
• Uhol vretena ± 90° - to umožňuje vŕtanie otvorov a frézovanie pod určitým uhlom.
• Frézovacia hlavica je namontovaná na okrúhlom stĺpe. To zaisťuje optimálnu stabilitu a presnosť, ako aj nastavenie otáčania hlavice o 360°, čo zaisťuje pohodlie pri spracovaní materiálu.
• Maximálna vzdialenosť hlavice od pracovnej plochy je 300 mm, čo umožňuje opracovanie dielcov rôznych výšok s vertikálnym vretenom.
• Hrot vretena MK3 umožňuje použitie väčších nástrojov na obrábanie kovov.,
• Pracovná plocha má priečne a paralelné T-drážky určené na montáž príslušenstva, napr. zverák alebo prítlačné dosky.
• Pred začatím frézovania je potrebné demontovať nástrojový stĺp sústruhu a na jeho miesto namontovať strojný zverák.
