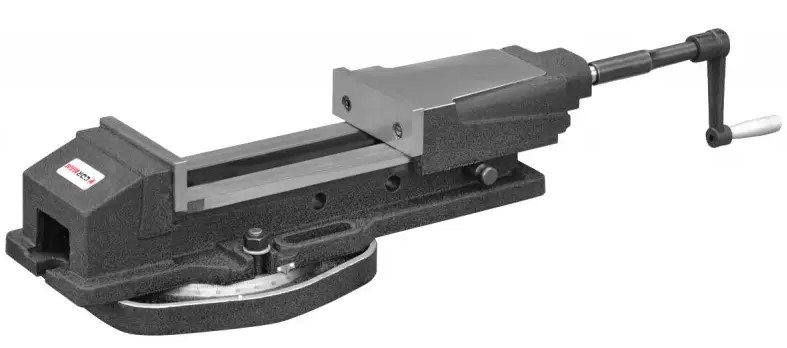

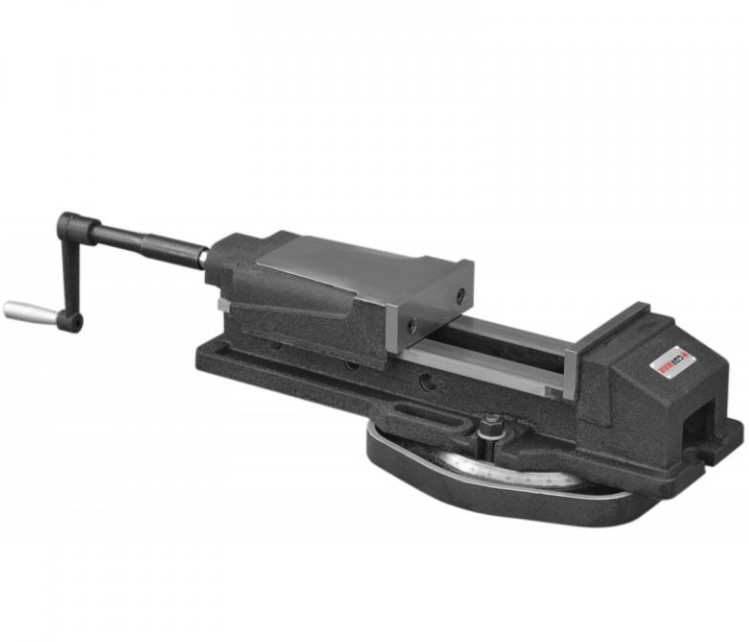

Rotačný strojný zverák s hydraulickou podporou 155 mm

Kód: 2817
Neohodnotené
Značka: Cormak
€839,99 €699,99 bez DPH
Skladom u dodávateľa (> 5 ks)
Môžeme doručiť do:
9.8.2021

Otočný strojný zverák s hydraulickou podporou z vysoko kvalitnej liatiny odolnej proti prehýbaniu a ohybu, s kalenou a brúsenou klznou plochou. Hydraulický posilňovač poskytuje konštantnú zvieraciu silu, aby sa zabránilo nárazom a vibráciám počas prevádzky, pretože obrobok je pevne držaný na svojom mieste pomocou vnútorných rozperných pružín.

Detailné informácie

Podrobný popis

Popis zveráka

  1. Čeľustné dosky sú vyrobené zo špeciálnej kalenej a brúsenej ocele.
  2. Telo je vyrobené z kvalitnej liatiny odolnej proti prehýbaniu a ohybu, s kalenou a brúsenou klznou plochou
  3. Hydraulický posilňovač poskytuje konštantnú zvieraciu silu, aby sa zabránilo nárazom a vibráciám počas prevádzky, pretože obrobok je pevne držaný na svojom mieste pomocou vnútorných rozperných pružín.
  4. Toto umožňuje 3-násobné otvorenie čeľustí, pričom maximálne otvorenie je 3-krát väčšie ako v prípade bežných zverákov.
  5. Upínaciu silu je možné ľubovoľne nastaviť prostredníctvom základnej čiary. Vďaka svojej jedinečnej hydraulike zväčšuje malú silu na silnú zvieraciu silu.

Veľkosť otvoru čeľuste je možné nastaviť v 3 rozsahoch a pohyblivú čeľusť je možné posúvať a fixovať zaisťovacím čapom v polohe zvolenej v závislosti od veľkosti obrobku, ako je to znázornené na obrázku. Vďaka tomu sa minimalizoval čas potrebný na prípravu a správne namontovanie prvku.

3-stupňová montážna poloha:

  • Otváranie čeľustí v polohe X 0-100 mm
  • Otvor čeľuste v polohe Y 98 - 200 mm
  • Otvorenie čeľuste v polohe Z 195 - 300 mm



Technické parametre
A 155 mm
B 53,5 mm
C. 53,5 mm
D 960 mm
E. 615 mm
F. 202 mm
G. 232 mm
H. 136 mm
A 82 mm
J. 115 mm
K. 125 mm
Ľ 255 mm
Upínacia sila 6000 kg
Hmotnosť cca 75 kg

Dodatočné parametre

Kategória: Strojové zveráky
Hmotnosť: 75 kg
