Pásová píla STILER BS 170G

Podrobný popis

Medzi Hlavné výhody stroja Patria: otočné rameno  do 60 °  ,  hydraulický  valec novej generácie, výkonnejší  motor s napätia 1,1 kW a výkonom 400 V  , účinnejší  systém chladenia  .

Technické dáta:

• Ø max .:  170 mm
• V x B max .:  210 x 170 mm
• Veľkosť strihacieho pásu:  2085 x 20 x 0,9 mm
• Napájanie:  400V/230V 1,1 kW
• Nar. pokles ramená:  Hydraulický valec
• Rýchlosť zostupu ramená:  0 - 50 m / min
• Rýchlosť pásu:  36/72 m / min.
• Otočné rameno: až  60 °
• Výška podstavca zveráka:  890 mm
• Hmotnosť:  200 kg

Vlastnosti stroja:

• Masívna, stabilná a rafinovaná štruktúra a rameno vyrobené z konaj liatinovej liatina poskytuje stroju veľmi vysokú tuhosť a stabilitu pri rezaní, čo má za následok Presnosť rezaním a dlhú bezporuchové prevadzku.
• Konštrukcia a používaním rezacieho pásu so šírkou 20 mm umožňuje plný výkon viacsériových Rezovo oboch profilov a vsetkych detailov.
• V procese rezaním je hlavným rezným pohybom pohyb strihacieho pásu a pohyb ramená zostupujúci.
• Rýchlosť poklesu ramená (rýchlosť rezaním) je regulovaná hydraulickým pohonom.
• Pohon z motora na hnacom remenice sa prenáša po bezúdržbového závitovkového prevodu.
• Stroj má dve rýchlosti pásu 36/72 m / min.
• V Dolnej polohy ramena (po rezaný materiál) sa pohon pílového pásu a chladiaci systém automaticky vypne.

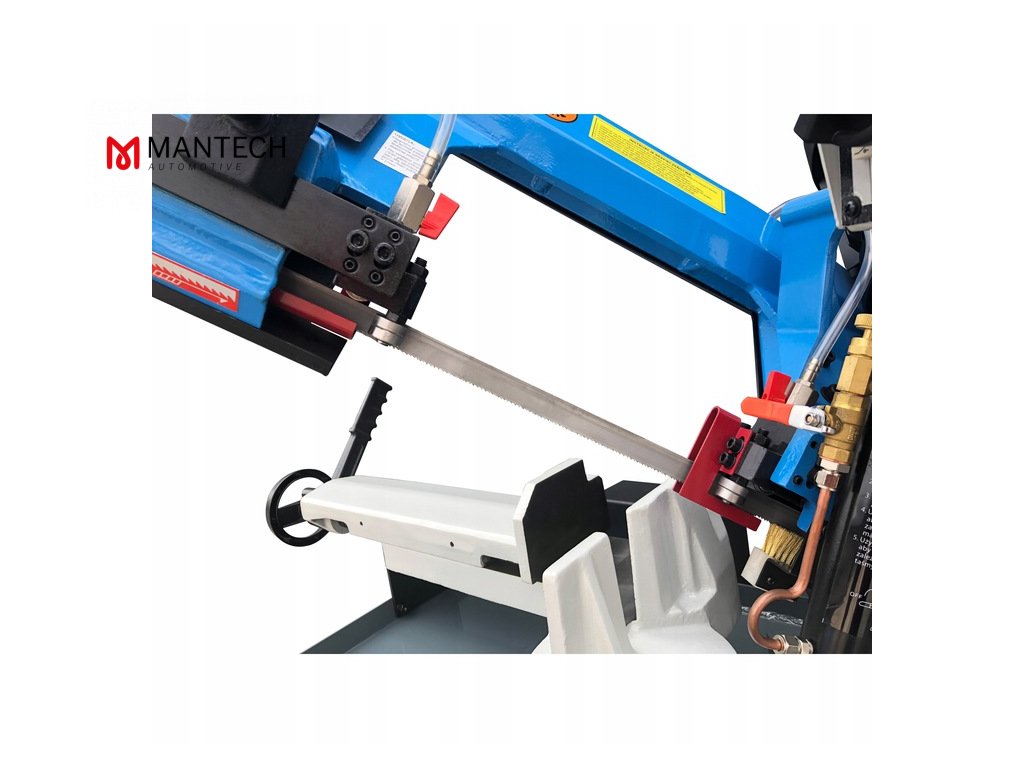

• Bezpečnosť bude zaistená krytmi strihacieho pásu a mikrospínače, ktore po ukončení rezacieho cyklu Alebo otvorený niektorého z krytové zastavíme činnosť motora. Ďalším ochrana spočíva v automatickom vypnutí rezací v pripade jeho pretrhnutím.
• Motor je vybavený tepelnými poistky novej generácie.

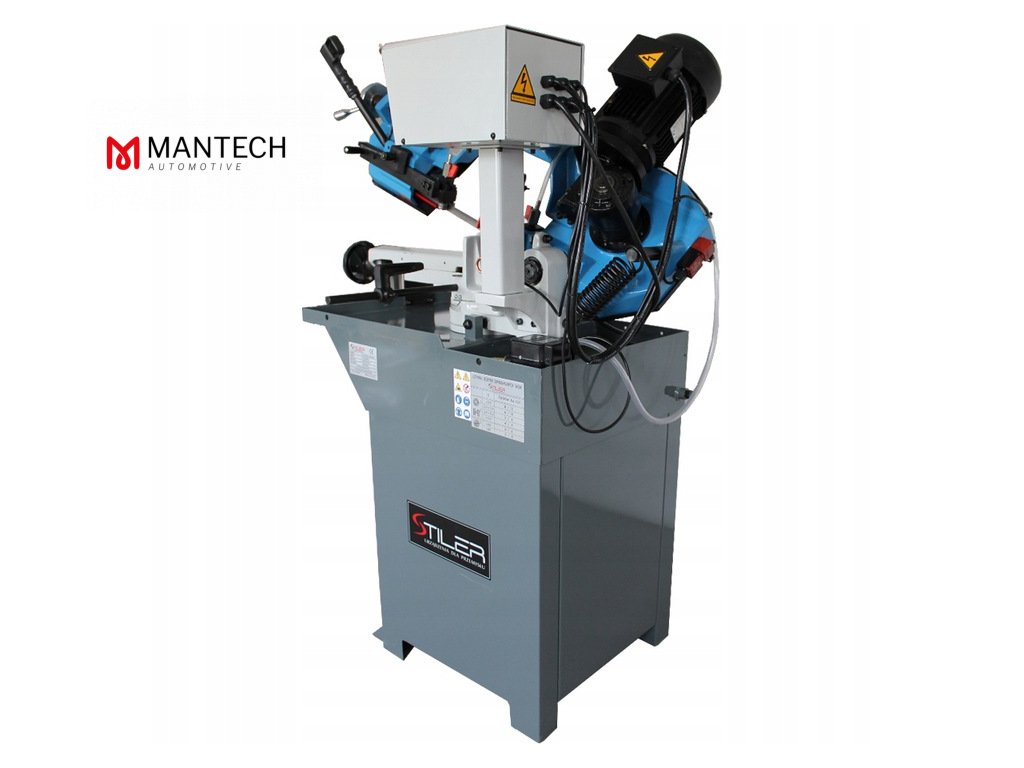

• Základňa je vyrobená Ako pevné teleso zvárané z oceľových plechov. Vo vnútri sa nachádza samostatná nádrž Chladiaca kvapalina s elektrickým čerpadlom a veľkou odtokovú misou.
• Tvar Hornej časti základni poskytuje nádrž na vypúšťanie chladiacej kvapaliny a zachytávaním triesok vznikajúcich pri rezaní materiálu.
• K základni je pripevnené liatinové pracovných stolov s otočným ramenom a ovládacím panelom na samostatnom podstavci.

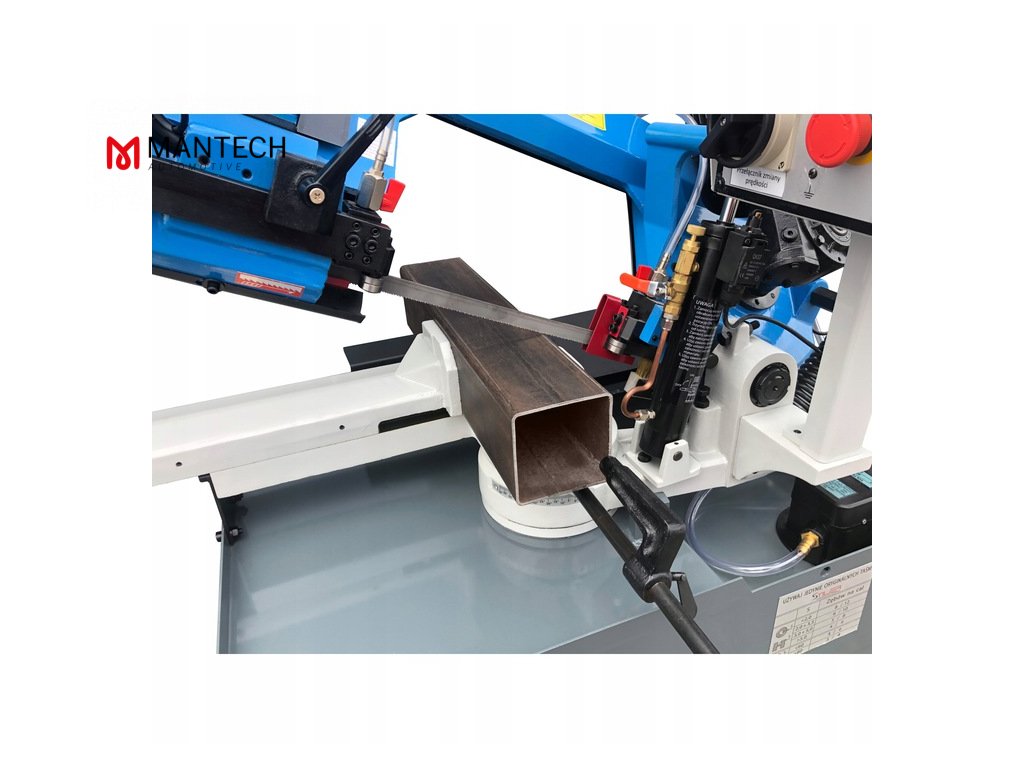

Maximálny rozsah rezaním:

Uhol 0 °:

• Potrubie -  ø170 mm
• Profil -  170 x 210 mm
• Štvorec -  170 x 170 mm

Uhol 45 °:

• Potrubie -  Ø120 mm
• Profil -  120 x 110 mm
• Štvorec -  110 x 110 mm

Uhol 60 °:

• Potrubie -  ø70 mm
• Profil -  70 x 60 mm
• Štvorec -  60 x 60 mm
