Automatický dvojstĺpový zdvihák AD24 4 Tony

Podrobný popis

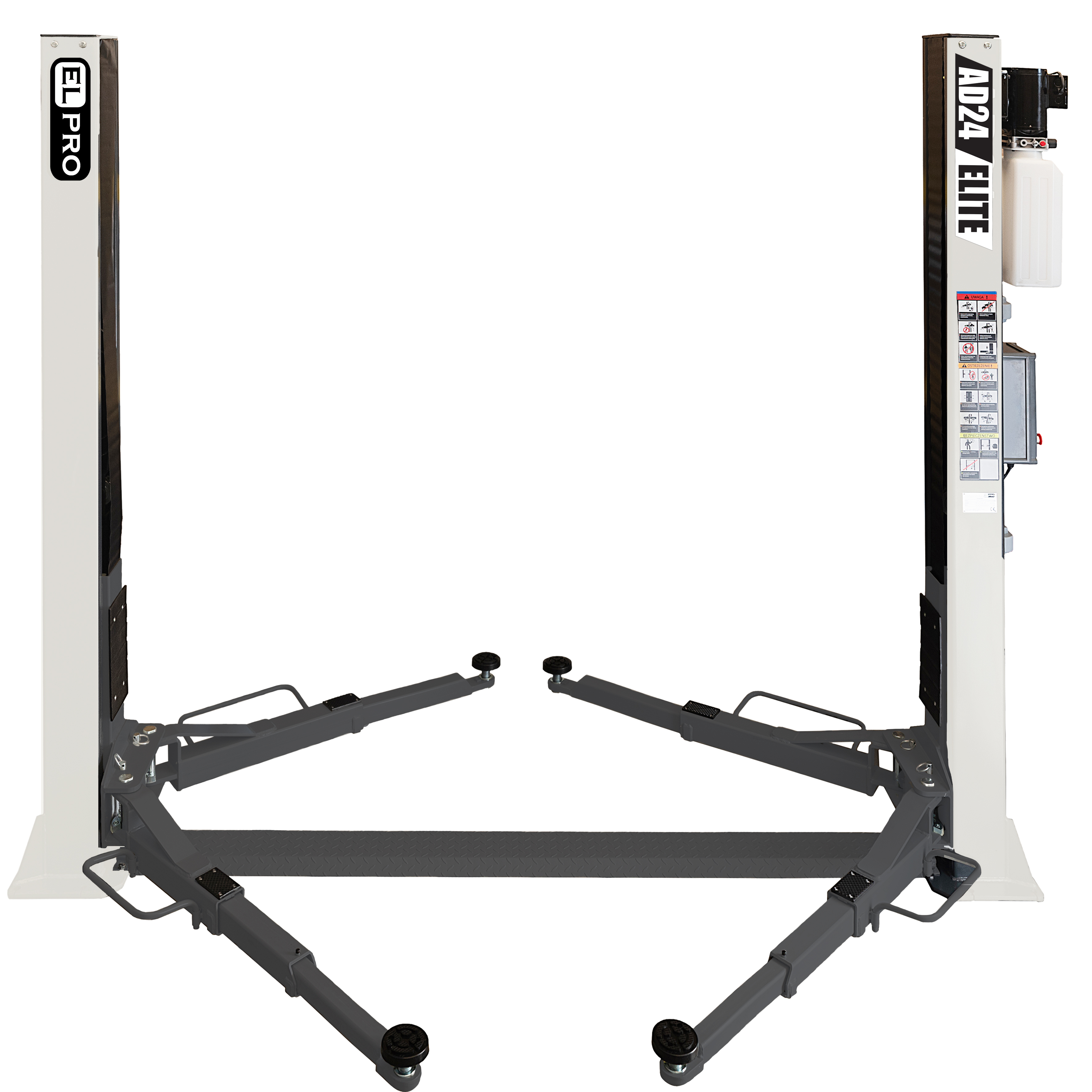

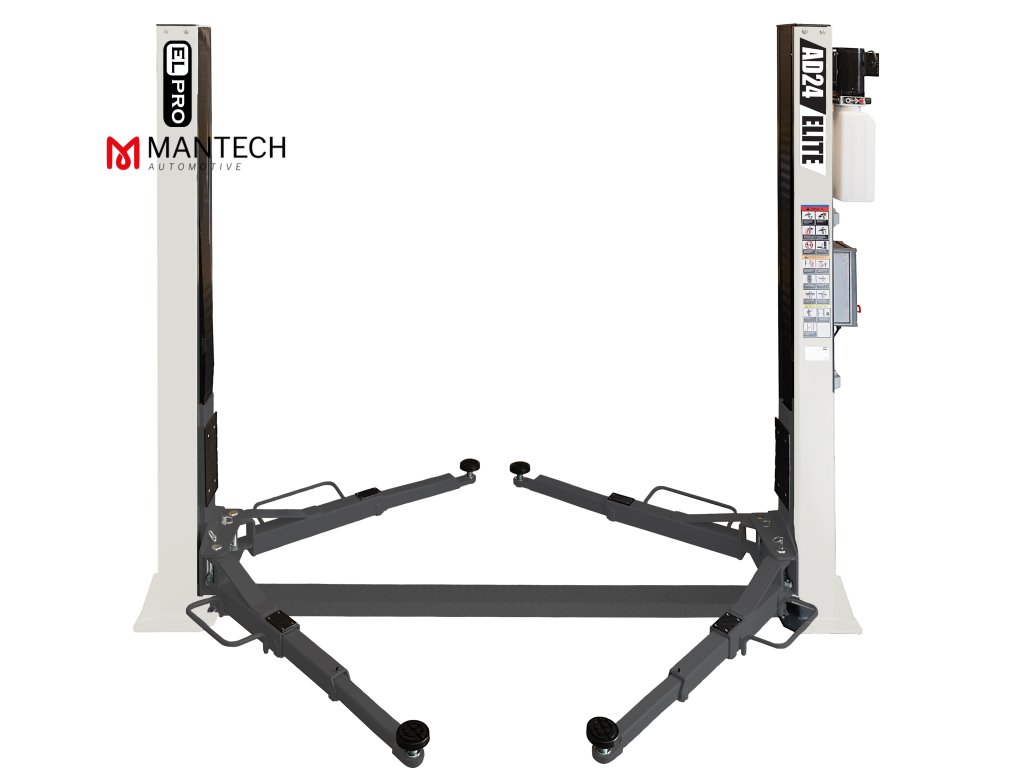

✅ Dvojstĺpový elektrohydraulický zdvihák ELPRO s nosnosťou 4 tony. VHODNÝ PRE AUTOBUSY A OSOBNÉ AUTOMOBILY.

✅ Zásuvka namontovaná na stĺpiku.

✅ Rýchlospojka na stlačený vzduch.

✅ Asymetrické, dvojstupňové ramená umožňujú servis osobných automobilov, dodávok a vozidiel 4x4.

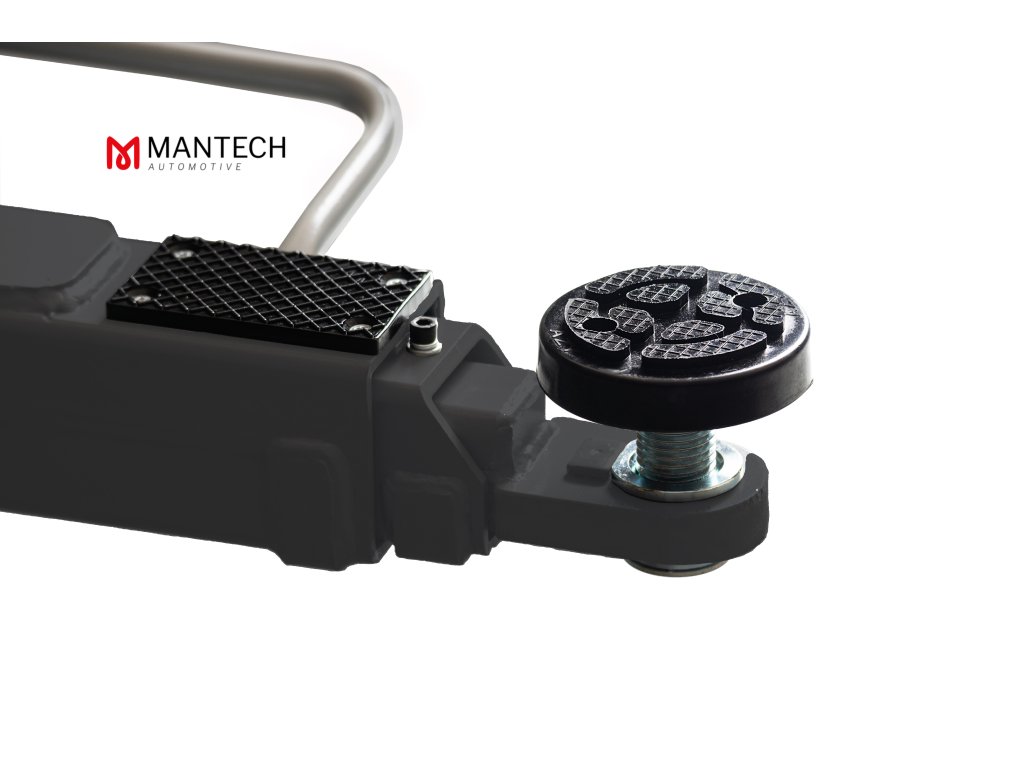

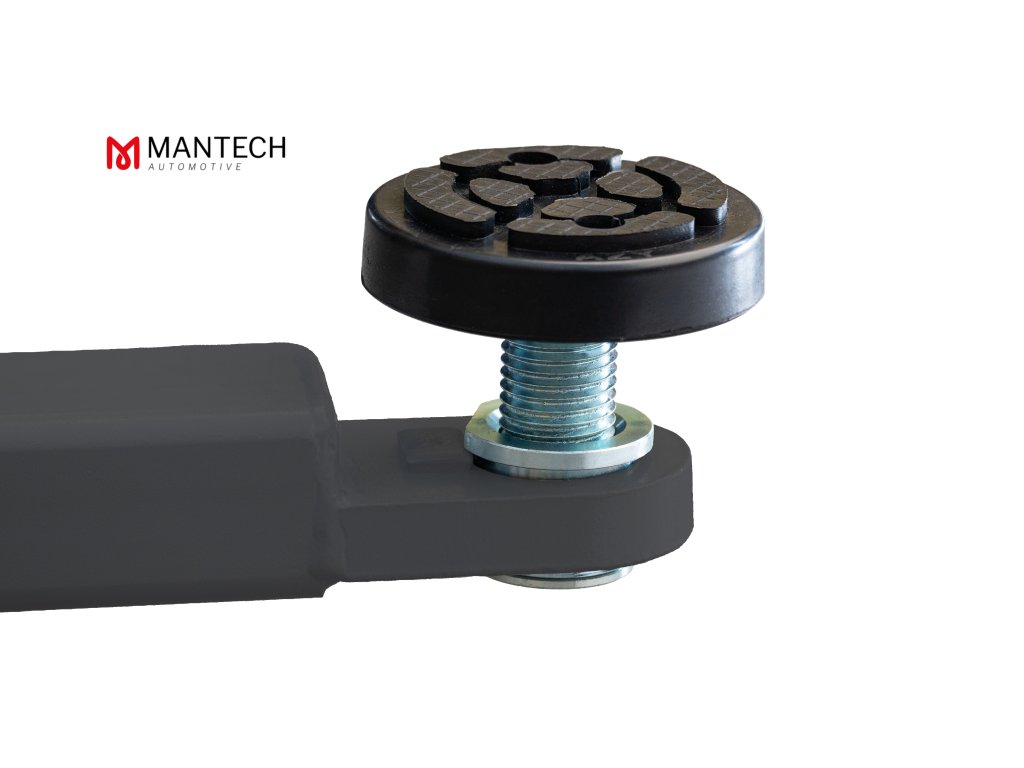

✅ Odnímateľné adaptéry.

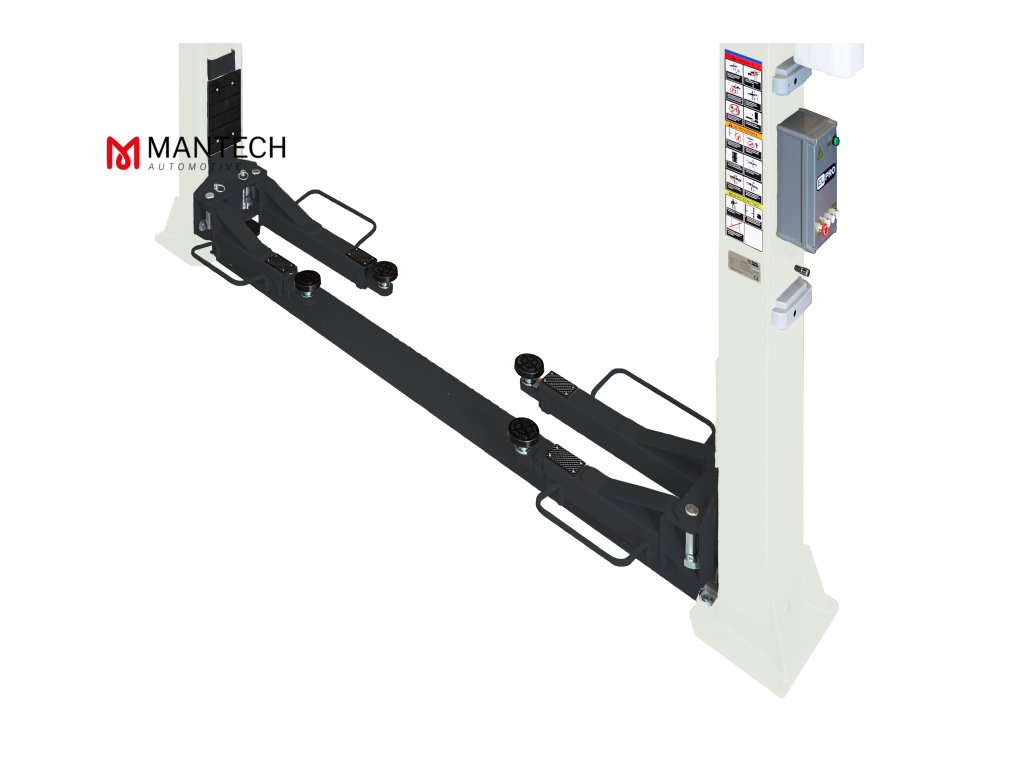

✅ Mechanická synchronizácia na úrovni podlahy.

✅ Elektromagnetický výškový zámok s automatickým uvoľnením.

✅ Automatický zámok ramena počas zdvíhania.

✅ Koncový spínač.

✅ Bezpečnostné zariadenia v súlade s normou EN1493:2010

✅ Certifikát CE.

Technické špecifikácie:

• Nosnosť: 4000 kg

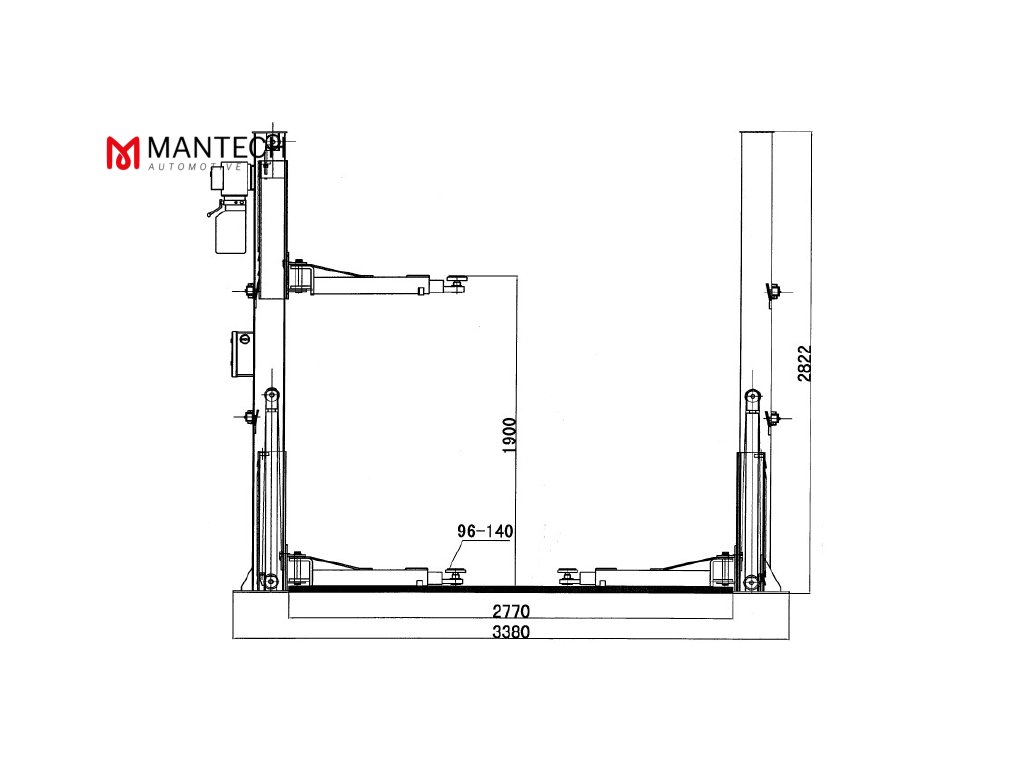

• Celková výška: 2822 mm
• Výška zdvihu: 96-1900 mm
• Rozstup vonkajších stĺpov: 3380 mm
• Rozstup vnútorných stĺpov: 2830 mm

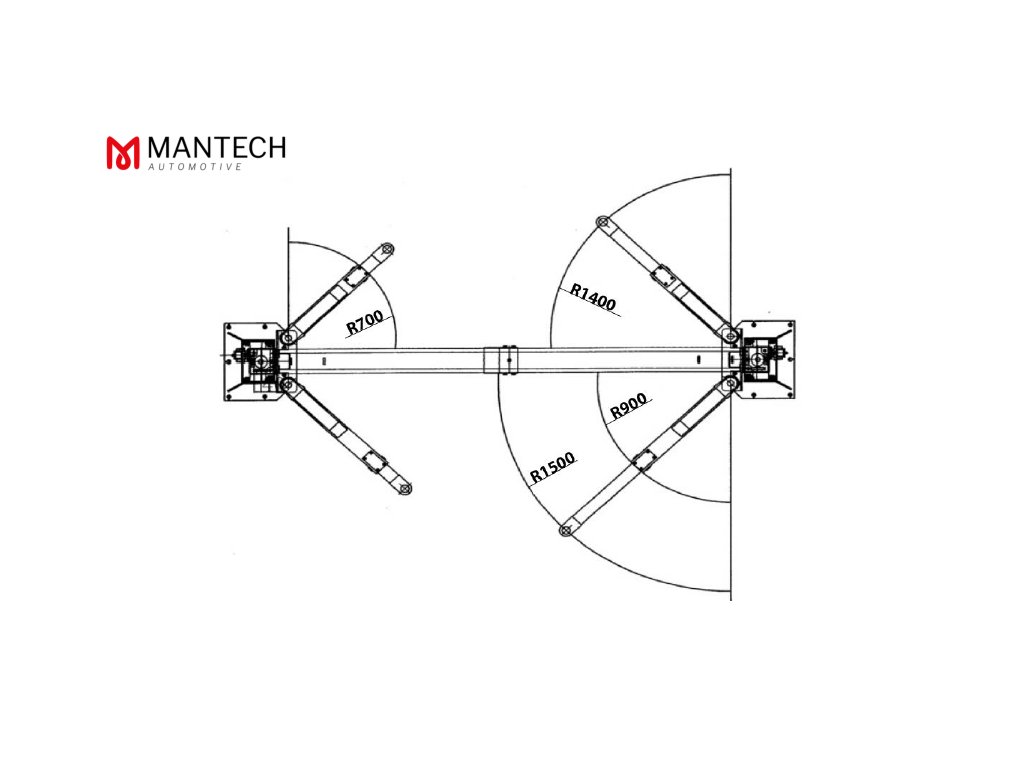

• 3-dielne predné ramená: 700-1400 mm
• 2-dielne zadné ramená: 900-1500 mm

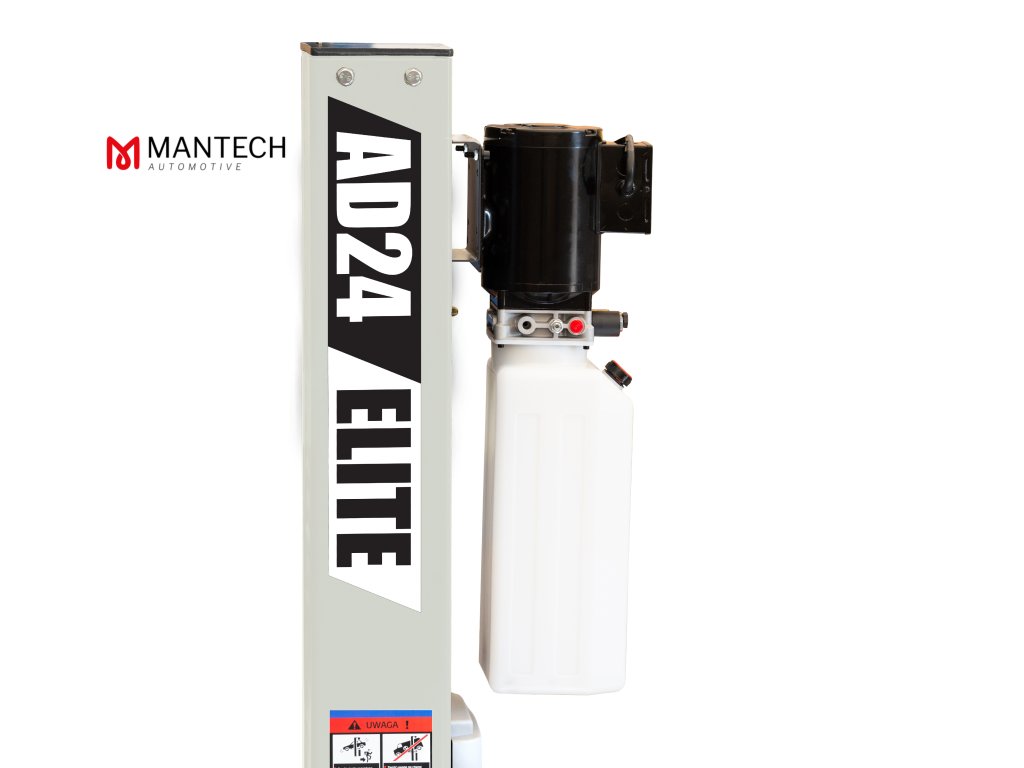

• Výkon motora: 2,2 kW
• Napájanie: 400 V / 50 Hz
• Hmotnosť: 600 kg

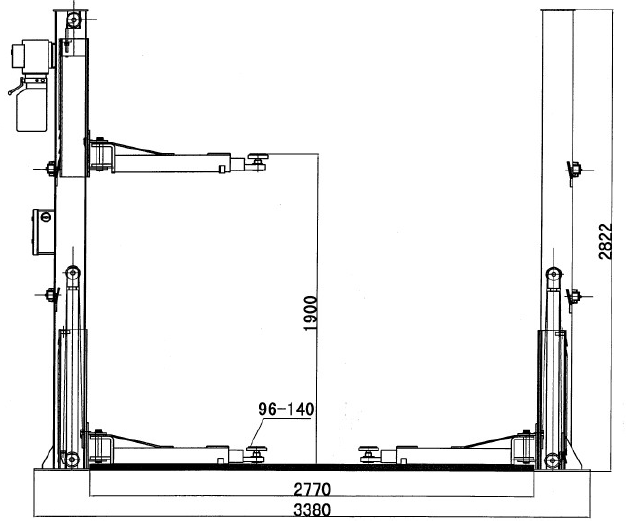

TECHNICKÉ VÝKRESY A POŽIADAVKY NA PODKLAD

✅ Zdvihák by mal byť umiestnený na rovnom, suchom základe, bez prachu a iných nečistôt.

✅ Podlaha by mala byť položená najmenej 28 dní pred dátumom montáže.

✅ Minimálne podmienky základu by mali byť nasledovné:

•  ⏩Betón triedy B25 alebo vyšší
•  ⏩Minimálna hrúbka podkladu: 30 cm
•  ⏩Minimálna nosnosť povrchu: 2,1 kg/mm²
•  ⏩Mikrovýstuž alebo výstuž pod 20 cm od povrchu podlahy je povolená.
•  ⏩Tieto vlastnosti musia byť zaručené na minimálnej ploche šírky 4000 mm a dĺžky 1500 mm.
•  ⏩Prípustná nerovnosť podlahy: 5 mm
•  ⏩ELEKTRICKÉ PRIPOJENIE: Musí byť zabezpečený 4-žilový kábel s prierezom 2,5 mm².

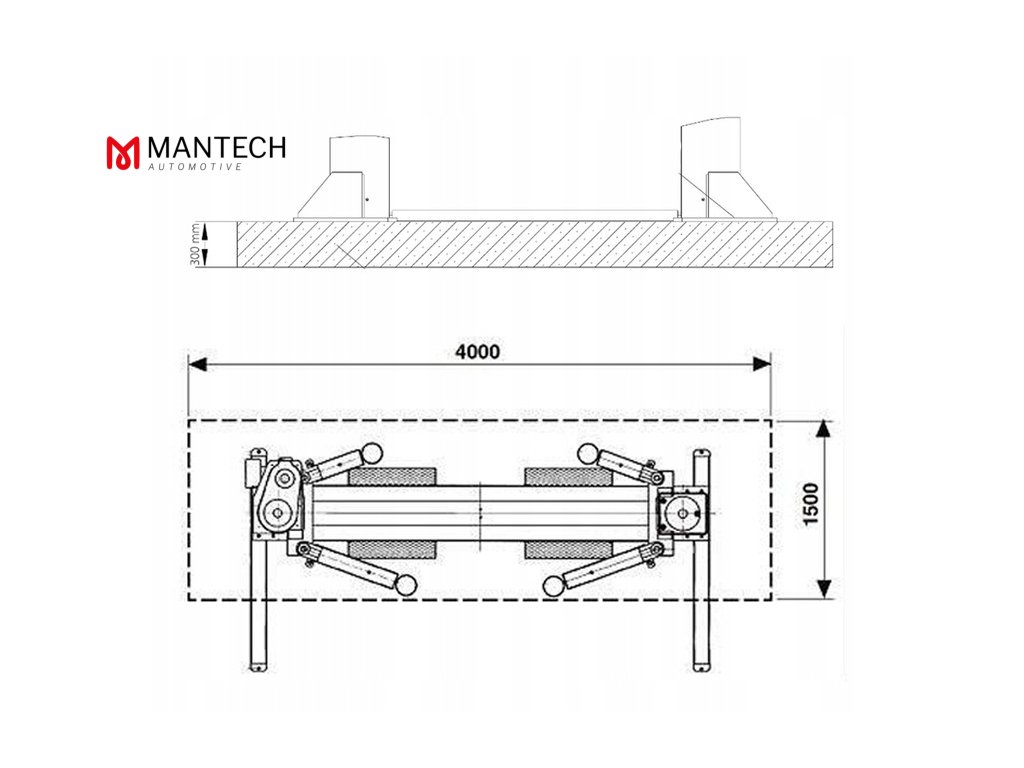

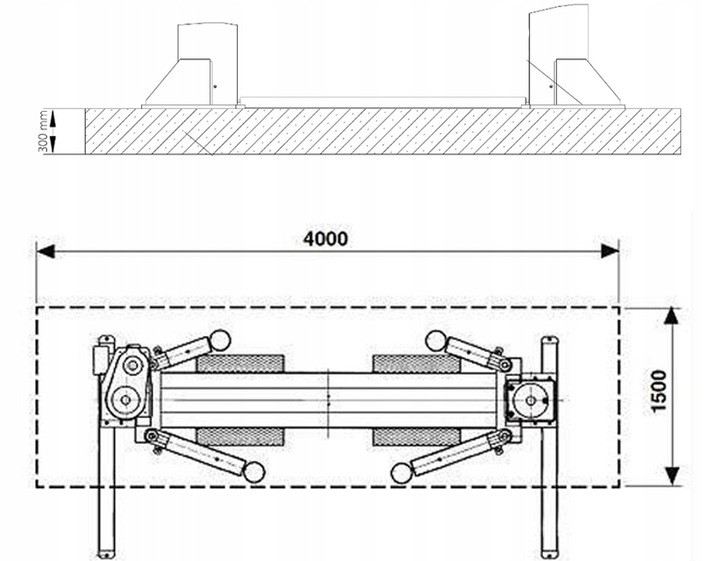

 SCHÉMA 1 – Plochá základová doska

✅ Základ musí mať šírku najmenej 4000 mm, dĺžku 1500 mm a hrúbku najmenej 30 cm, s minimálnou triedou betónu B25.

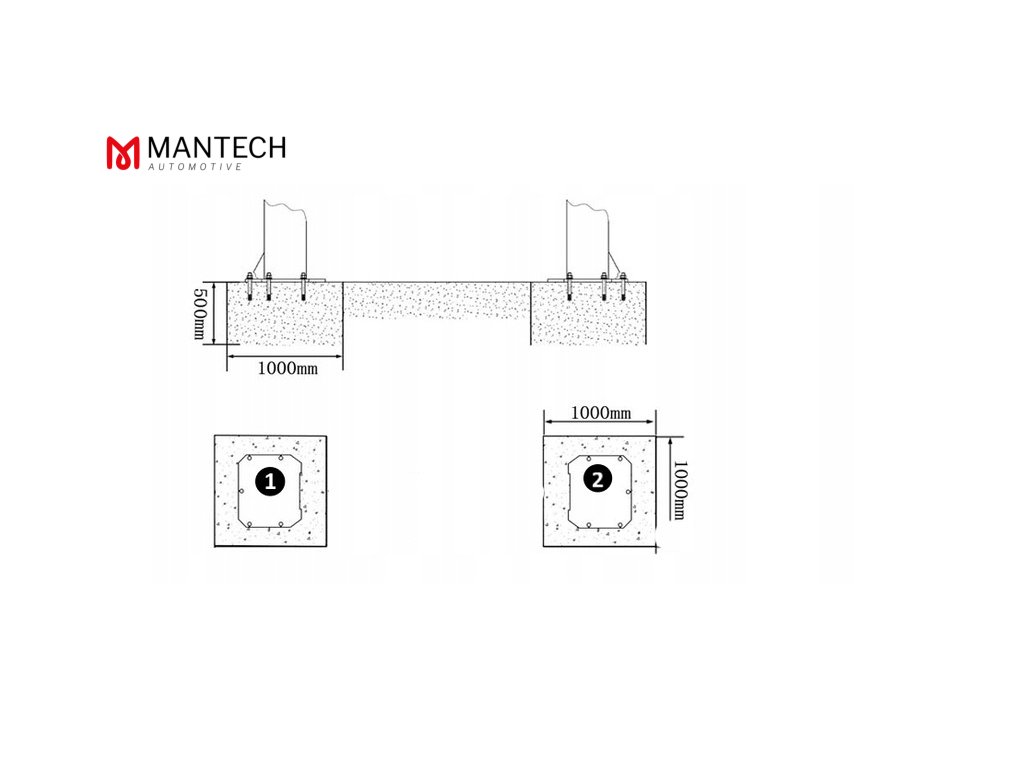

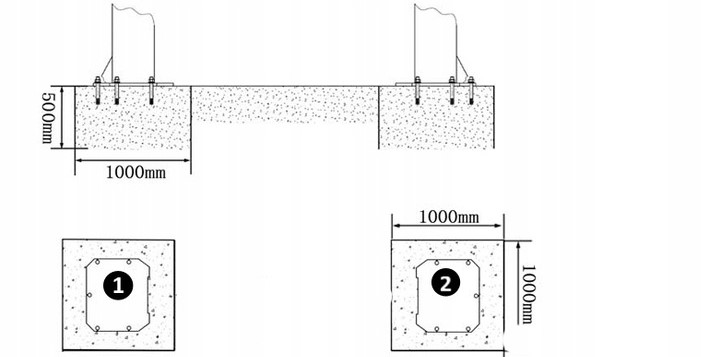

 SCHÉMA 2 – Dve podpery pod stĺpy

✅ Dve podpery s rozmermi 1 m x 1 m, minimálna hrúbka 50 cm, minimálna trieda betónu B25.

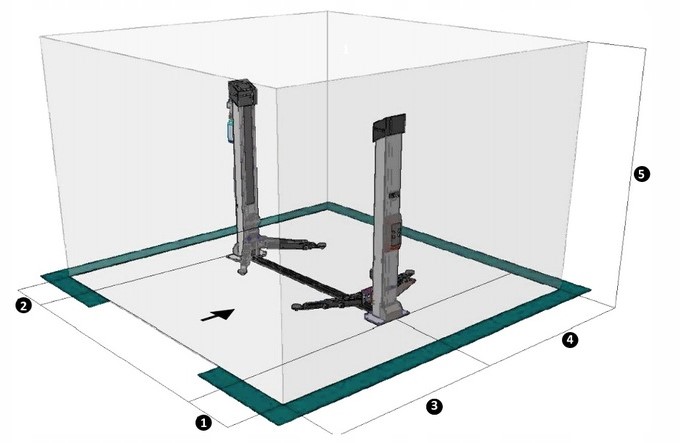

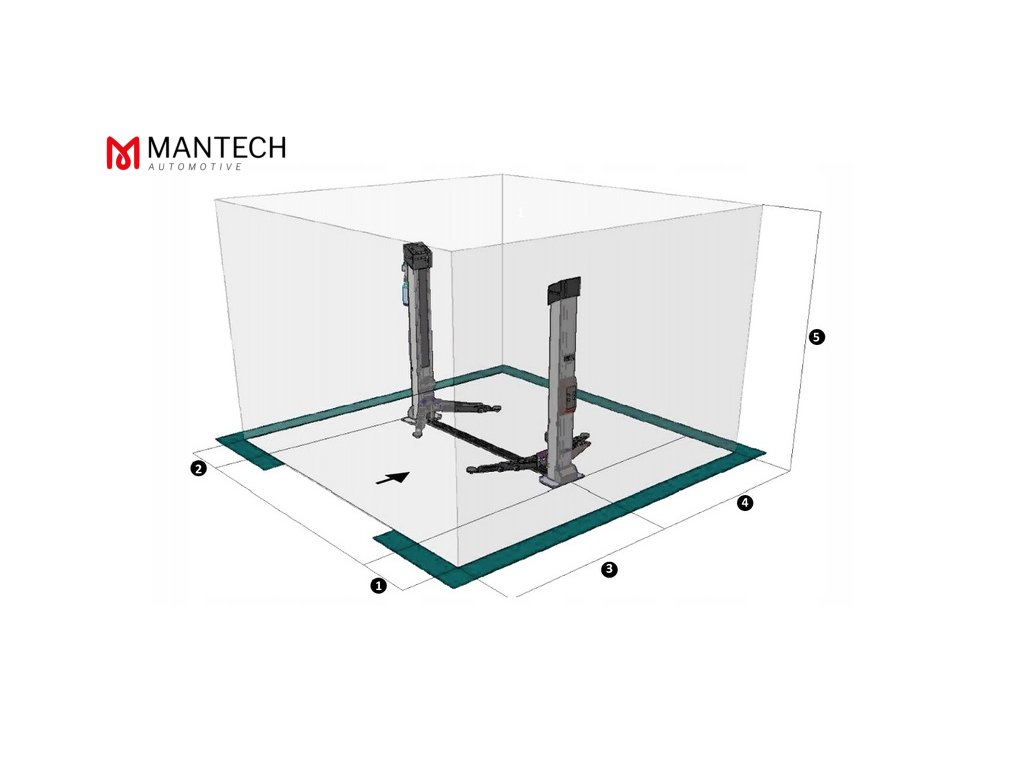

1 - Vzdialenosť od hlavného stĺpa k stene: Min. 70 cm

2 - Vzdialenosť od druhého stĺpa k stene: Min. 70 cm

3 - Vzdialenosť od stĺpa k stene: Min. 3200 mm

4 - Vzdialenosť od stĺpa k stene: Min. 3200 mm

5 - Požadovaná výška stropu – v závislosti od zvoleného modelu
