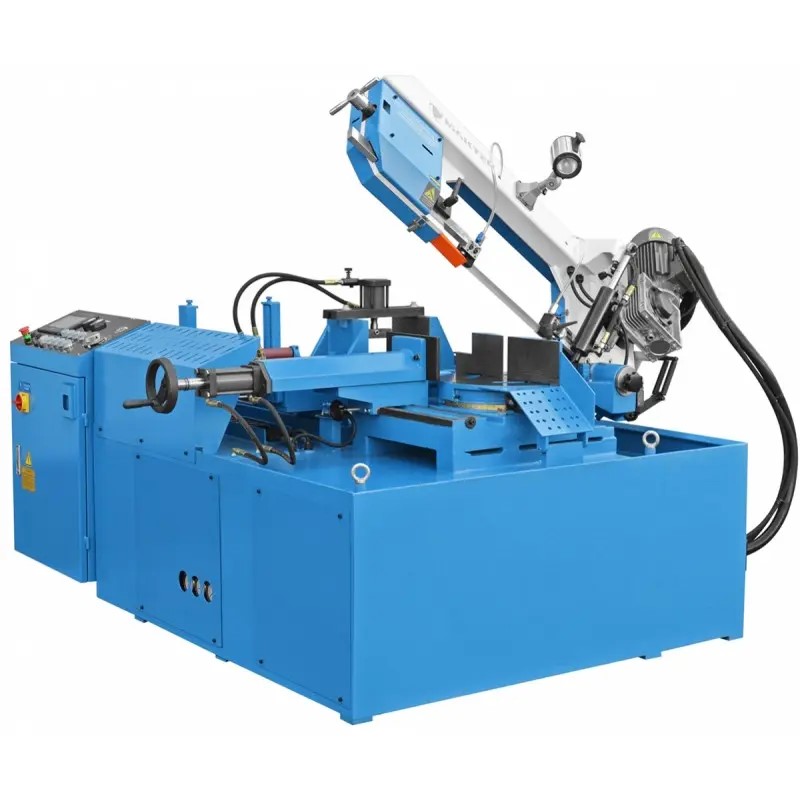

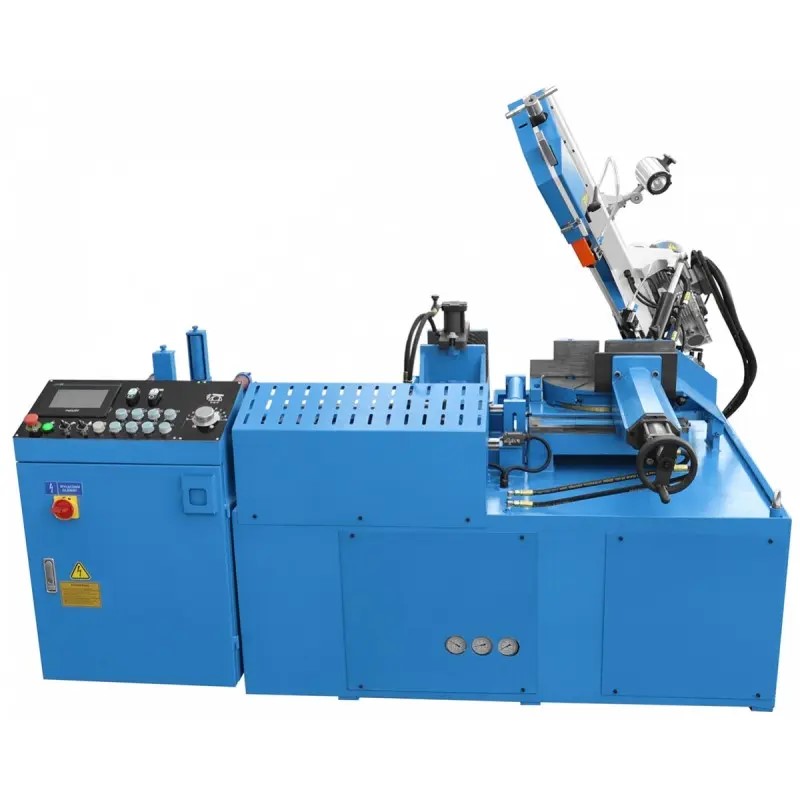

Automatická pásová píla CORMAK S-200 RHA

Kód: 1899
Neohodnotené
€12 383,99 €10 319,99 bez DPH
Skladom u dodávateľa (> 5 ks)

Automatická pásová píla CORMAK S-200RHA je stroj prispôsobený na rezanie materiálov v automatickom a manuálnom cykle. Vybavený dvoma hydraulicky ovládanými zverákmi. Možnosť programovania rôznych dĺžok - 20 rôznych strihových cyklov.

Detailné informácie

Podrobný popis

Popis stroja


Rezačka umožňuje ručné rezanie pod uhlom -30 ° + 60 ° a automatické rezanie pod uhlom 0-45 °.

Manuálny režim vám umožňuje vykonávať všetky činnosti ručne z ovládacieho panela stroja.
Automatický režim - po zapnutí stroja prebehne bez potreby obsluhy celý rezací cyklus, t. j. namontovanie obrobku do zveráka, jeho posunutie na konkrétnu veľkosť k strihaciemu pásu, spustenie rezného ramena a jeho zvýšenie po ukončení rezania do požadovanej výšky.
Na ovládacom paneli sa nastavujú parametre rezania, ako napríklad počet kusov rezaných detailov, ich rozmery, rýchlosť strihacieho pásu, rýchlosť poklesu ramena. Automatické zastavenie zariadenia nastane v prípade dokončenia rezania série, pretrhnutia strihacieho pásu alebo inej poruchy zistenej riadiacim systémom rezačky.

Telo stroja je vyrobené z liatiny nastavenej na pevnú priestorovú štruktúru tanierovej skrine.

Vo vnútri krytu sa nachádzajú: hydraulická jednotka, nádrž na chladiacu kvapalinu s čerpadlom a podávač triesok.

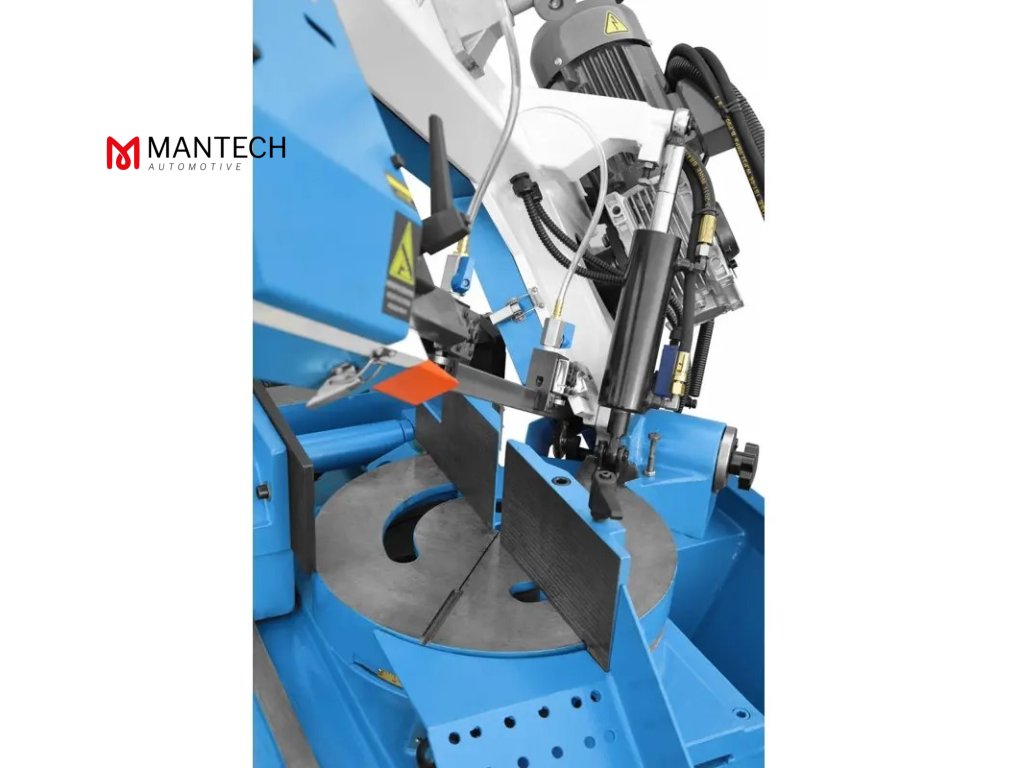

Pohon strihacieho pásu založený na motore riadenom invertorom zaisťuje plynulú reguláciu vo veľkom rozsahu otáčok. Hydraulické napnutie pásu umožňuje dosiahnuť optimálne pracovné podmienky pásu. Ak sa píla zlomí, stroj sa automaticky zastaví. Presné vedenie pásu zaisťujú vodidlá pozostávajúce z vodiacich ložísk a vložiek z karbidu volfrámu. Pohyblivá hlava vedúca pásku je nastavená v závislosti od rozmerov rezaného materiálu, čo zvyšuje stabilitu činnosti pásky. Chladiaci systém a čistiaca kefa zaisťujú maximálne parametre rezania a predĺženú životnosť píly.

Hydraulicky vynútené spustenie ramena je regulované v širokom rozsahu presným škrtiacim ventilom. Systém rýchleho podávania umožňuje skrátiť čas rezania jednotlivých prvkov.

Hydraulický systém podávania materiálu zaisťuje plne automatický cyklus stroja. Regulátor vybavený LCD displejom umožňuje programovanie chodu píly, signalizuje koniec materiálu, komunikuje chyby a informuje o počte rezaných úsekov po naprogramovanom čase. Maximálna dĺžka podávania materiálu jedným zdvihom je 500 mm s presnosťou +/- 0,2 mm na jeden zdvih.

Inovácia a výroba poloautomatických a automatických rezačiek CORMAK PREMIUM LINE v súlade s normami a normami vyhovujúcimi certifikátom ISO: 90001 a ISO: 140001 zaručuje bezpečnosť, kvalitu a spoľahlivosť produktu. Používanie motorov licencovaných známym a oceňovaným výrobcom na globálnom trhu, jedným zo svetových lídrov, spoločnosťou ABB zaručuje dlhú a bezproblémovú prevádzku.



Technické špecifikácie


TYP - automat

ZVÝŠENIE A ZNÍŽENIE RUKY - hydraulické s plynulým nastavením poklesu ramena

RÝCHLOSŤ PÁSOV - invertor 0-90 m / min

STRIHNUTÝ POD UHLOM - vľavo 30 °, 60 ° vpravo

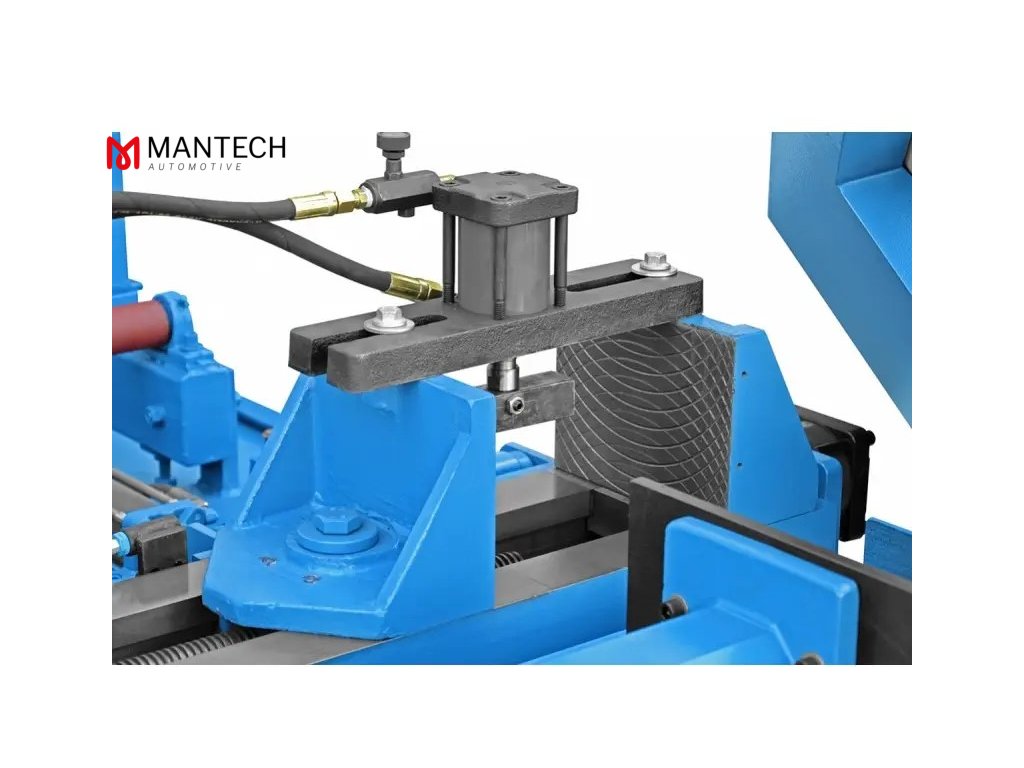

ZVERÁK - hydraulický

MINIMÁLNY PRIEMER REZANIA - Ø 5 mm

MINIMÁLNA DĹŽKA MATERIÁLU VO VIDENÍ - 30 mm

VÝŠKA ZÁKLADNEHO ZÁKLADU - 780 mm

REZACÍ PÁS - 27x0,9x2910 mm

CELKOVÝ VÝKON - 4,1 kW

ROZMERY (DxŠxV) - 2 250 x 1 600 x 1 600 mm

HMOTNOSŤ - 1100 kg

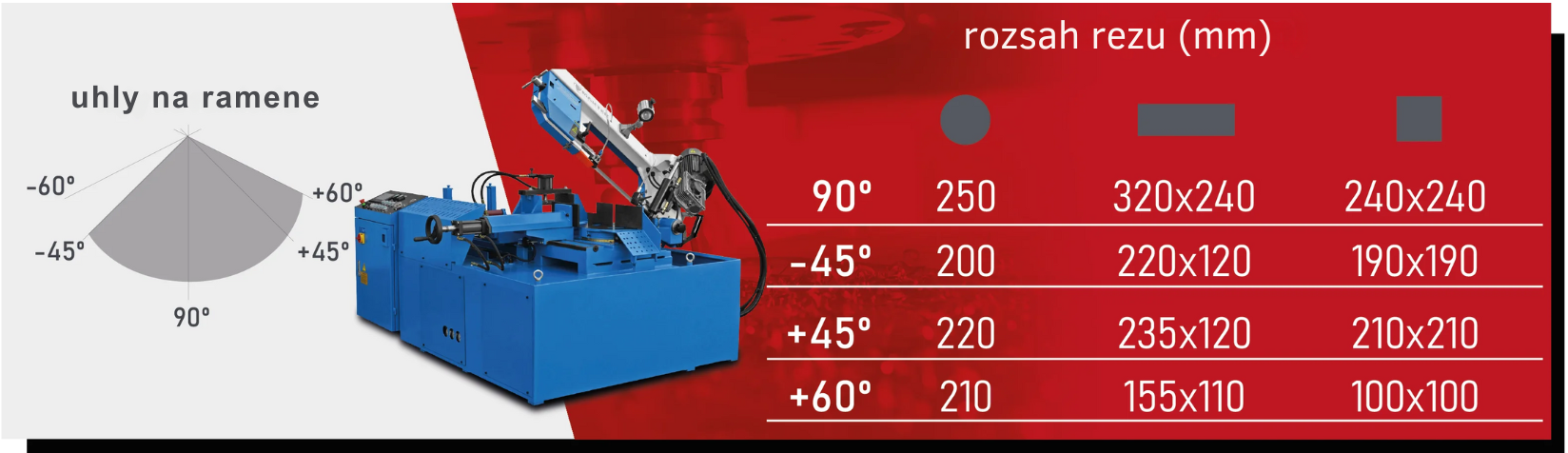

Max. rozsah rezu [mm]



Rez
ø 250 320 x 240 240 x 240
30º L ø 200  220 x 120 190 x 190
45º P ø 220 235 x 120 210 x 210
60º P* ø 210  155 x 110 100 x 100





* Platí iba pre ručné rezanie



Štandardné vybavenie

  • Ovládacia konzola na samostatnom podstavci
  • Zabudovaná hydraulická jednotka
  • Hydraulické ovládanie pohybu ramena (hore - dole) s možnosťou plynulého nastavenia rýchlosti pádu
  • Funkcia pamäte polohy paže (návrat paže po rezaní do určitej výšky)
  • Automatické rezanie pri 0 ° - 45 °
  • Uhlové rezanie v manuálnom režime -30 - + 60 °
  • Kefa na čistenie pásky
  • Chladiaci systém
  • Bimetalová pásová píla
  • CE vyhlásenie o zhode



Dodatočné parametre

Kategória: Automatické rezačky na kov
Hmotnosť: 1100 kg
